CAD波浪線繪制技巧

本文給大家介紹CAD如何根據給定的數據繪制波浪線,希望能幫助到大家!

已知條件:給定的數據高度40寬度120。

1. 首先,我們打開CAD軟件。

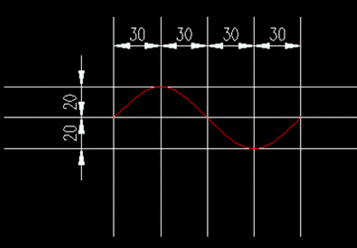

2. 我們繪制3條水平線和5條垂直線,接著用樣條曲線命令一次鏈接各個交點以呈現波浪形,如下圖:

CAD波浪線繪制技巧

3. 然后,我們使用陣列命令A(yù)R,設置體的偏移數量,本例中為偏移10個,如下圖:

CAD波浪線繪制技巧

4. 最后,我們使用join命令——全選,把所有的曲線合并成為一條曲線,如下圖:

CAD波浪線繪制技巧
