CAD怎樣設計簡易花瓶

今天我們來了解一下如何用CAD軟件繪制簡易花瓶吧!

1.首先呢,我們要打開CAD繪圖軟件。

2.然后畫一個長為100mm,高為300mm的矩形:

REC(矩形)——空格——用鼠標左鍵點一下,松開左鍵再拖一下鼠標——輸入100,300——矩形畫好,再沿上下邊的中點畫一條直線,L(直線)——空格——用鼠標左鍵點一下上邊的中心,再點一下下邊的中點——空格——直線畫好。

CAD怎樣設計簡易花瓶

3.PL(樣條曲線)——空格——在矩形右上頂點點擊第一點,然后如圖彎曲點3點,最后點矩形右下頂點——空格,若畫的不好,可以再調整樣條曲線的各個點。

CAD怎樣設計簡易花瓶

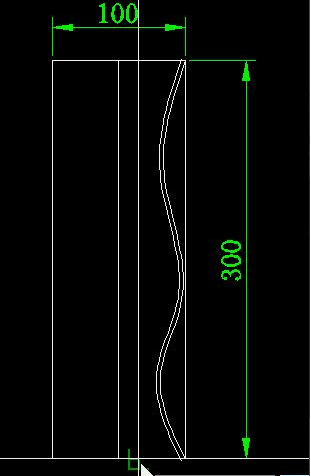

4.將樣條曲線向左偏移3mm,O(偏移)——空格——輸入3——選擇樣條曲線——再此線的左邊點一下

CAD怎樣設計簡易花瓶

5.將矩形分解,X(分解)——空格——選擇矩形——空格,再將矩形的下邊向上偏移5,再向上偏移3,O(偏移)——空格——輸入5——選擇下邊線——在此線的上邊點一下——空格(擊兩下空格)——輸入3——在此線的上邊點一下

CAD怎樣設計簡易花瓶

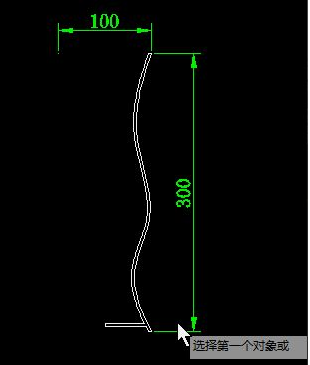

6.修剪多余的線條,TR(修剪)——空格——單擊鼠標右鍵——選擇要修剪的線條,再將其它多余的線條刪除,選擇要?jiǎng)h除的線條——E(刪除)——空格。

CAD怎樣設計簡易花瓶

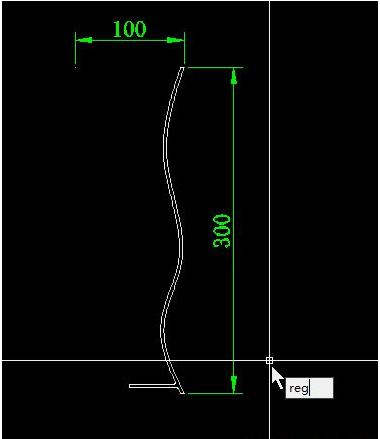

7.F(倒圓角)——空格——R(輸入圓角半徑)——1.5——選擇要倒圓角的兩邊線——空格——再選擇要倒圓角的兩邊線——空格——直到倒完,將些圖形面域,REG(面域)——空格——框整個圖形——空格。

CAD怎樣設計簡易花瓶

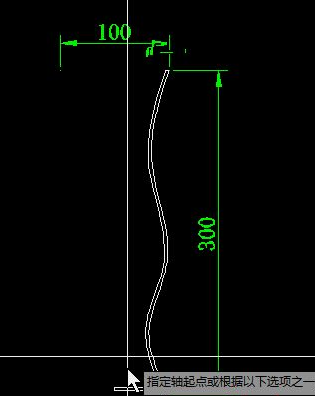

8.將此面域圖形沿左邊中線旋轉,REV(旋轉)——空格——選擇圖形——空格——點中線上端點與下端點——空格。

CAD怎樣設計簡易花瓶

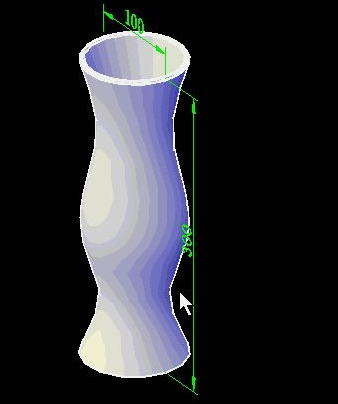

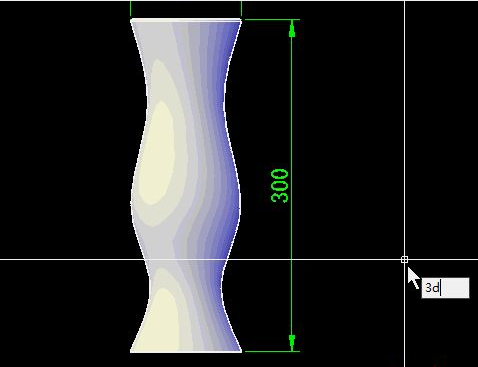

9.轉概念視覺樣式,SHA(視覺樣式)——空格——C(概念)——空格,動態觀察,3DO(動態觀察)——空格——按住鼠標左鍵,拖動觀察,這樣CAD花瓶畫好啦!

CAD怎樣設計簡易花瓶

CAD怎樣設計簡易花瓶
