CAD圖形排列技巧
CAD怎樣使圖形沿曲線排列呢？這里我們可以應用定距等分功能使特定圖形沿某一曲線排列，因為定距等分只支持用點和圖塊來進行等分，所以要排列圖形時，需要將圖形定義成塊。
1.首先，我們繪制一條曲線和一個用于排列的圖形（三角形）。

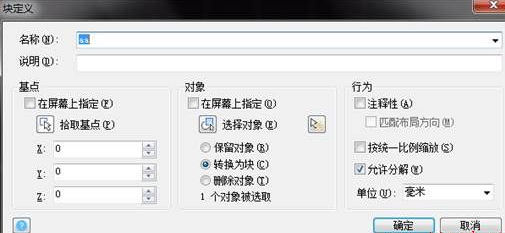

2.將三角形定義成塊，塊命名為aa。
3.然后，定距等分

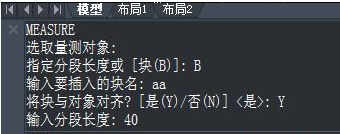

（1）在命令行中輸入ME命令，回車。
（2）選擇要定距等分的曲線。
（3）這時輸入B，輸入要插入的塊名：aa，確定。
（4）提示是否對齊塊和對象，選擇Y，回車。
（5）輸入指定線段長度。

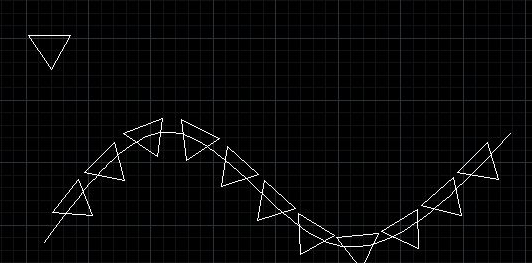

4.這樣就完成圖形排列了。
