CAD樣條曲線和三維螺旋線的繪制技巧介紹

樣條曲線是一條通過一系列控制點的光滑曲線，它在控制點的形狀取決于曲線在控制點的矢量方向和曲率半徑。與平面樣條曲線不同，空間樣條曲線可以想任意方向延伸，因此經常用來創建曲面邊界。三維螺旋線是指一個固定點向外，沿底面所在平面的法線方向，以指定的半徑、高度或圈數旋轉而形成的規律曲線，一般常用作螺紋特征掃描路徑。以下是中望CAD中樣條曲線和三維螺旋線的繪制方法：

樣條曲線繪制技巧如下：

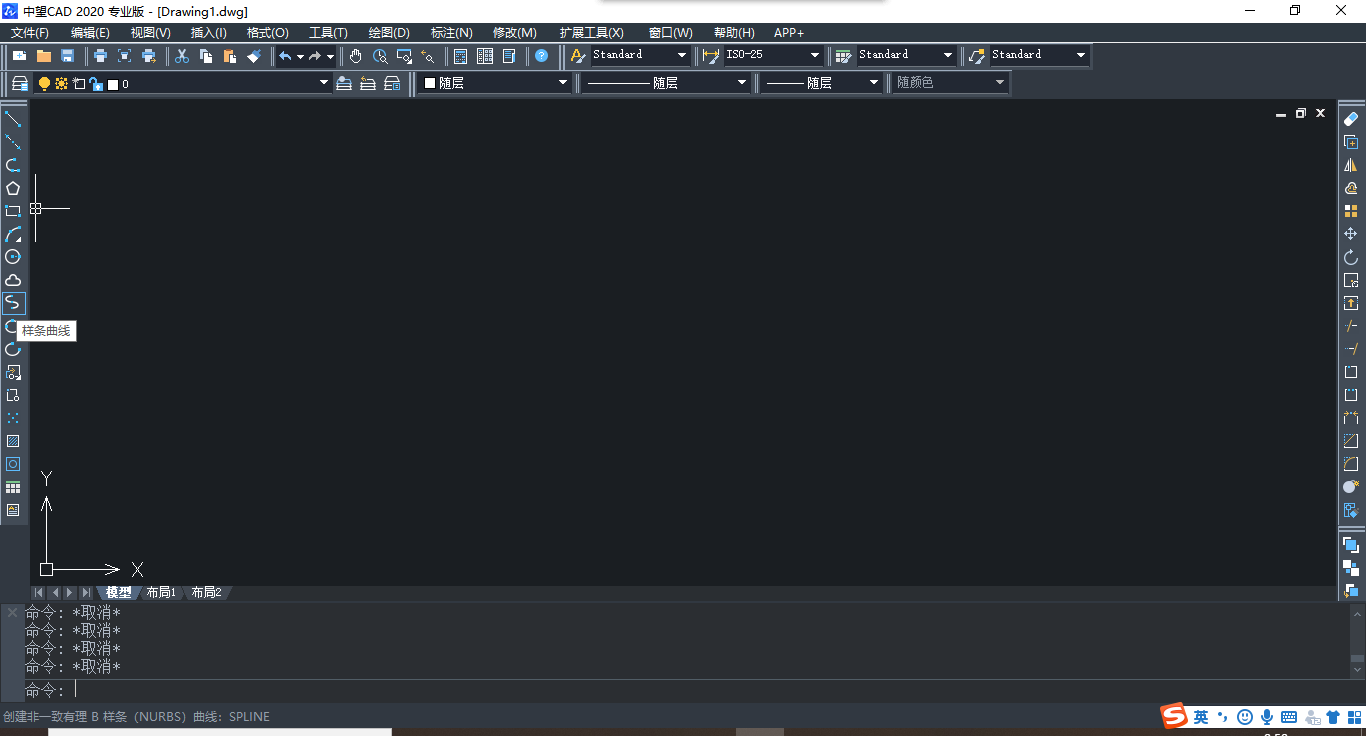

1.首先新建一個空白的圖形。然后單擊繪圖面板中的樣條曲線按鈕，根據命令行的提示來依次選取樣條曲線控制點就可以了。

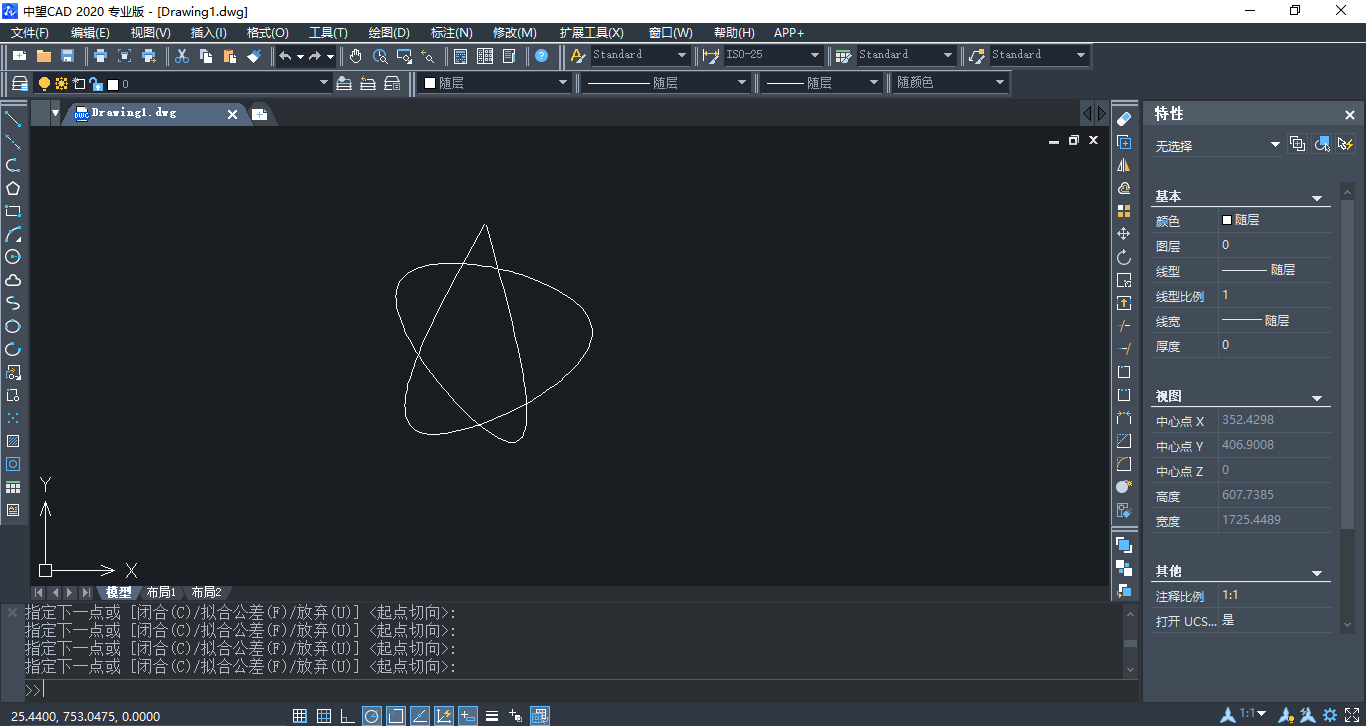

2.這里我們可以根據自己的需求來繪制圖形，以下是我用樣條曲線繪制出的圖形供參考：

螺旋線繪制技巧如下：

1.啟用螺旋線的命令是HELIX。執行該命令，指定螺旋線的底面、頂面半徑以及螺旋高度等參數后，就可以了。

2.默認情況下螺旋線的圈數為上次創建螺旋線的圈數，因此螺旋線的圈數不是必須設置的選項，當指定螺旋線底面和頂面半徑后，可根據命令行的提示，設置圈高和圈數。

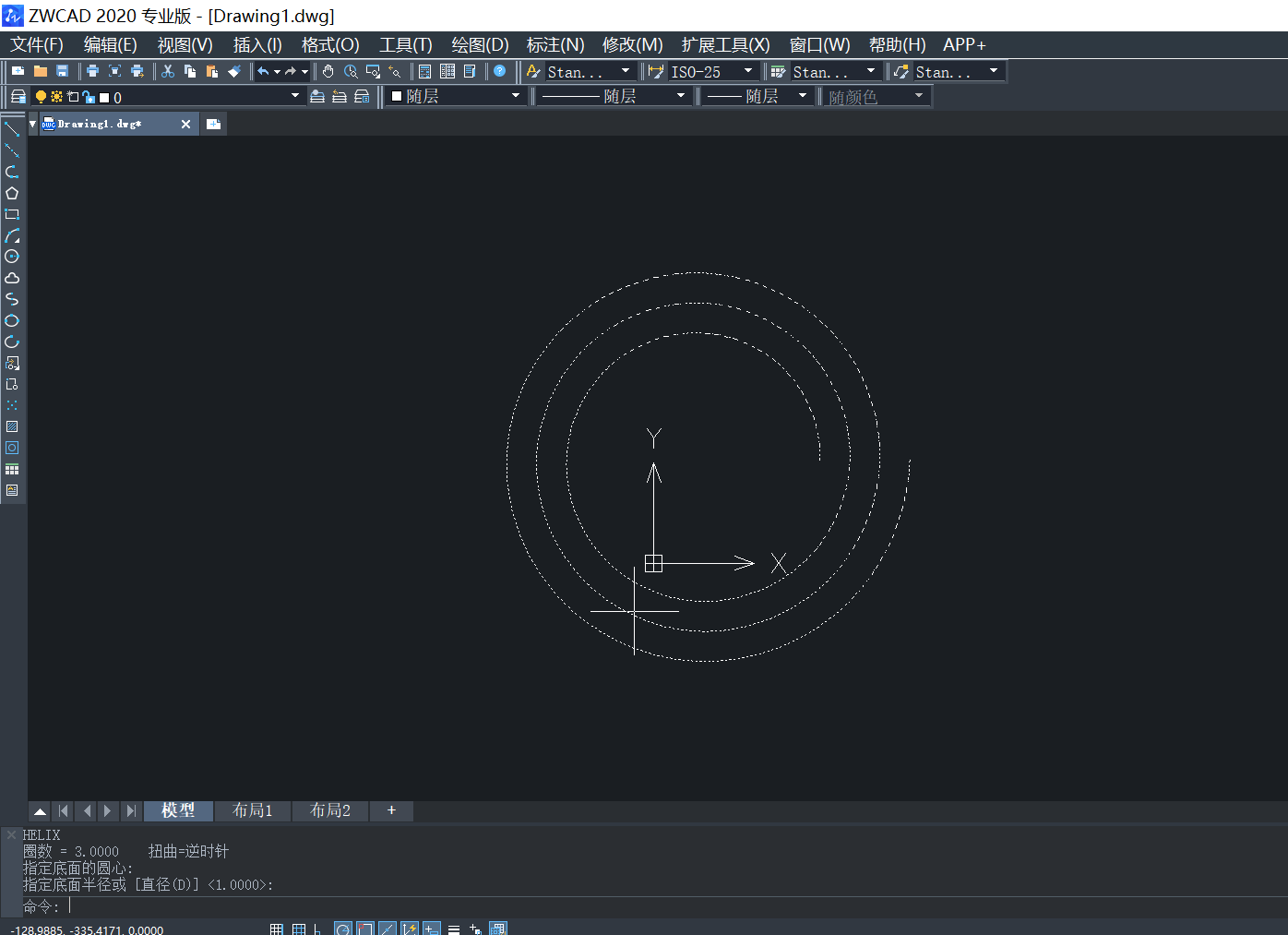

3.圈高等于螺旋線各圈之間的間距乘以螺旋圈數。選擇扭曲選項可以指定螺旋線的旋轉方向是順時針還是逆時針。下圖是繪制好的螺旋線供參考：

4.創建好的螺旋線，可以通過特性選項板編輯其參數。
