CAD坐標過濾器的介紹及用法

在CAD繪圖時,我們需要了解以下坐標過濾器的用法,以便于我們繪圖時能用上,本文就給大家介紹坐標過濾器的介紹及用法,希望能幫助到大家!

一、首先,我們要知道什么是坐標過濾器,介紹如下:

過濾器是使用某一位置的坐標值來作為要指定的位置,也就是當我們要指定某個點的坐標位置時我們可以使用它來進行定位。直接在命令行中輸入“.x”“.y”“.z”即可調用坐標過濾器;它通常與對象捕捉功能一起使用,有利于快速提取對象的坐標數據。



二、適用情況

我們?cè)谀軌蛲ㄟ^(guò)捕捉特殊點確定點位置的情況下可以優先考慮坐標過濾器,可以達到事半功倍的效果。



三、坐標過濾器的注意事項

(1)坐標過濾器采集到的坐標只能使用一次,之后再次使用需要重新采樣;

(2)只有在程序提示輸入點時坐標過濾器才會生效(若在命令狀態下直接使用坐標過濾器會導致顯示錯誤信息)。


四、關于它的使用方法

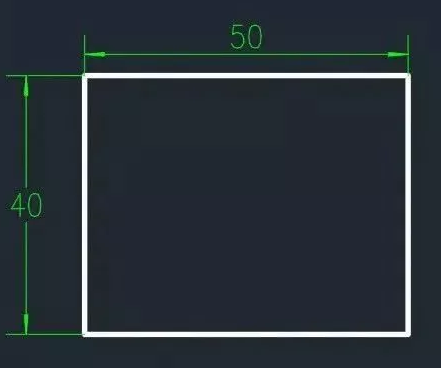

下面以在方形中繪制直徑為24的圓為例,給大家講講使用方法:

CAD坐標過濾器的介紹及用法

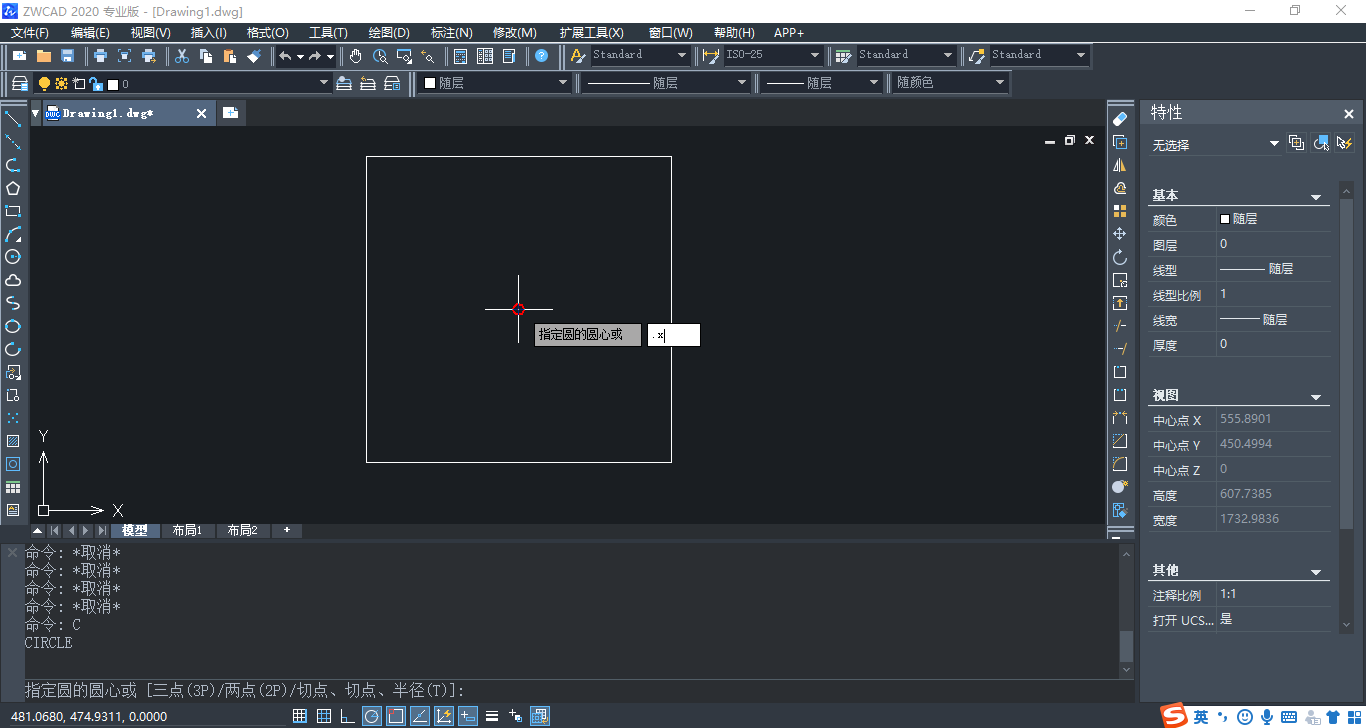

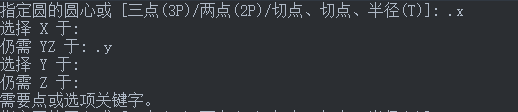

1.在命令行中輸入“C”,調出繪圓命令,當提示指定圓心時,輸入“.x”,回車(注意:字母x前一定要加符號“.”);然后在仍需YZ于輸入“.y”,回車。

2.捕捉完X,Y方向上的坐標值,這時會發現圓心已經自動捕捉到了圖形中心。(我們分析一下原理,其實很簡單,我們第一次捕捉獲得了中心點X的坐標,第二次捕捉獲得了中心點Y的坐標,從而獲得了Y點的坐標。這樣我們就獲得了中心點的坐標。最后輸入圓的半徑就可以繪制圓了。)

CAD坐標過濾器的介紹及用法

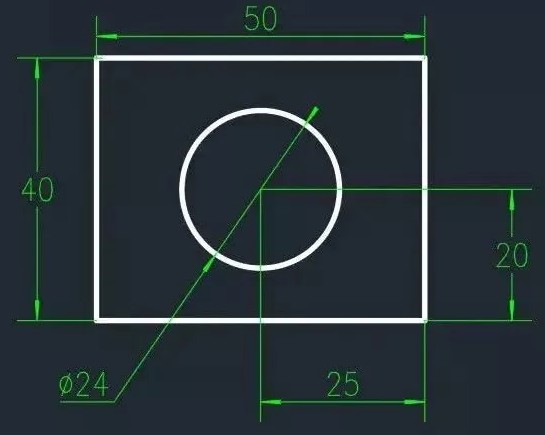

3.輸入圓的半徑數值12,直徑為24的圓就繪制好啦!

CAD坐標過濾器的介紹及用法

CAD坐標過濾器的介紹及用法
