我們在使用CAD繪制設計圖時,修改圖紙是避免不了的,但是我們需要快速的修改圖紙的話,靠眼睛來找是肯定找的沒那么仔細甚至還消耗時間,那我們可以通過CAD繪圖軟件來幫助我們找出不同。 接下來介紹一下對比圖紙的操作方法,步驟如下:

1. 我們打開熟悉的CAD繪圖軟件

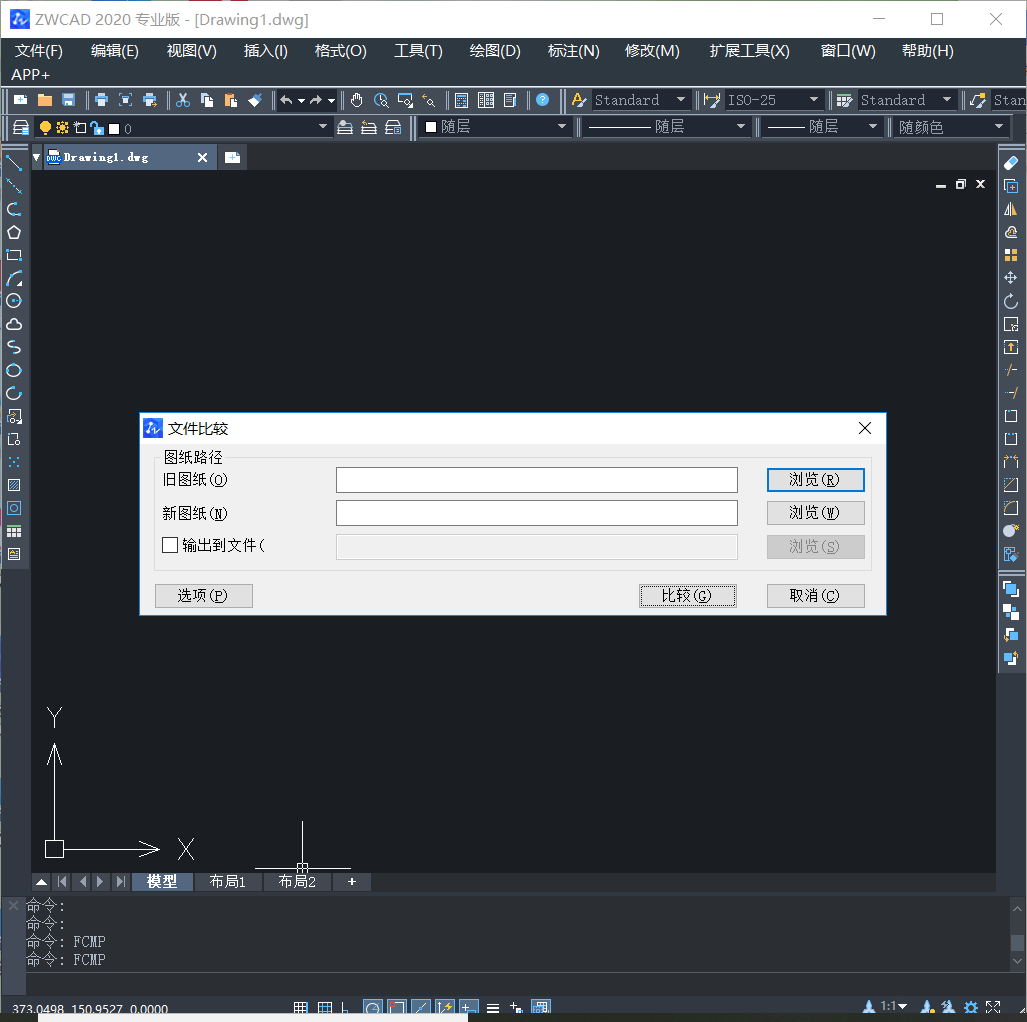

2. 命令行里輸入“FCMP”然后會彈出“文件比較”對話框,如圖所示:

CAD新舊圖紙快速找出不同的方法

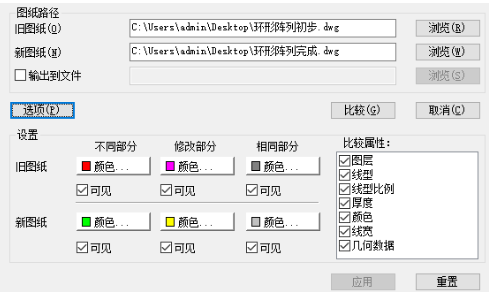

3.然后我們插入需要比較的新舊兩張圖紙,點擊“選項”找到“比較屬性”,之后我們可以根據自己需要比較的條件來勾選 (用戶也可自定義“不同部分、修改部分、相同部分”的顏色顯示,以及設置是否可見 ),如圖所示:

CAD新舊圖紙快速找出不同的方法



4.勾選完成后,點擊“比較”,然后對比效果就出來啦!

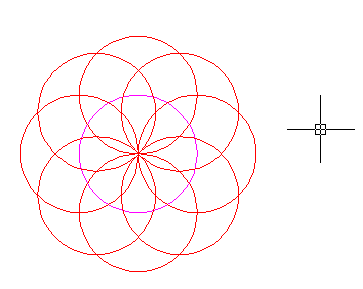

   舊圖效果如下:

CAD新舊圖紙快速找出不同的方法

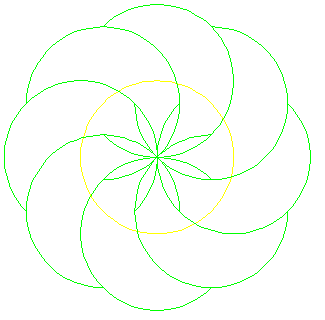

新圖效果如下: (新圖紙中,跟舊圖紙不同的部分用綠色顯示;新圖紙中修改過的部分是用黃色顯示的)



CAD新舊圖紙快速找出不同的方法





以上就是關于快速找出新舊圖紙不同的方法,希望對你們有所幫助。
