很多CAD初學者在剛開始接觸繪圖的時候不知道怎么去畫一個確定的矩形，只能靠左側工具欄中的矩形工具加鼠標左鍵拉出來，但是在制圖要求中，這往往不準確。那為了畫出一個準確的矩形，CAD該如何輸入尺寸呢？下面來展示給大家看看：

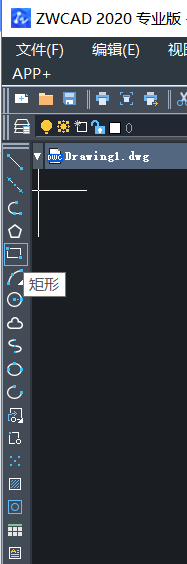

第一步，先打開CAD軟件，接著點擊右側工具欄的矩形工具。

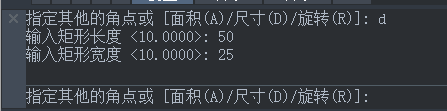

第二步：在畫布中選擇你所需要繪制矩形的起點。然后輸入命令符“d”，按空格鍵，注意不是回車鍵。然后輸入需要的長度，空格鍵。接著輸入寬度，空格鍵。

第三步：如果矩形沒有展示出來，再在圖上點擊一下。就這樣，一個跟自己需求基本一樣的矩形就出來了。

當然，如果需要更精準，是要確定矩形的所在位置的，可以用到“REC命令符”（描文本）。先選擇一個起點，然后在命令符里面輸入“rec”命令行就會要求你輸入坐標等參數，然后確定一個矩形。

以上是繪出精確矩形的步驟方法，相信掌握這個方法的你們會在學習CAD的路上走得越來越好。
