在CAD軟件使用過程中，如果我們不熟悉其各項功能可能容易出現各種問題，現在總結了一些關于CAD繪圖的技巧，大家可以參考使用：

1、常用命令

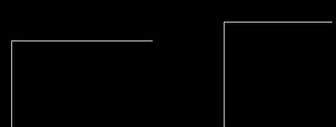

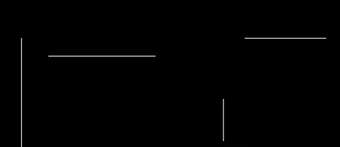

CAD軟件的繪圖命令有很多，但常用命令不過十幾條，我們熟練掌握這些常用的基本命令，快速采用簡單快捷的方式可以提高繪圖效率。例如畫直線時可以用直線Line、構造線Xline、射線Ray、多段線Pline、多線Mline等多個命令，選用哪個命令需要看我們實際需求，如果需要畫輔助線或角平分線可以用構造線，畫道路或墻體可以用多線。另外還需要了解命令的各項參數帶來的變化，不同參數使用的使用場景。比如要將兩條不相交的線變成收尾相連，如果用常規的修剪和延伸命令，操作比較麻煩，而用倒圓角卻要簡單得多，如下圖所示：

2、定義別名

在CAD中可以把復雜的命令進行簡寫，如直線Line命令簡化為L(zhǎng)。CAD專門提供了一個別名文件，可以在CAD中調用命令編輯，也可以直接用記事本打開進行編輯。CAD提供了默認的別名設置，但大家可以根據自己的使用習慣來重新定義別名。CAD最高效的操作方式是左手鍵盤，右手鼠標，因此有很多人會將別名定義為左手鍵。CAD還有快捷鍵，如CTRL+S是保存、CTRL+C是復制、CTRL+V是粘貼等，也有一些CAD特殊的快捷，如F8是切換正交等，這些快捷鍵可以在自定義界面CUI對話框中定制

3、共性參數采用樣式和樣板文件

在CAD繪圖前需要對文字的大小、字的橫縱比、箭頭大小、繪圖范圍等做一些設置，但如果每張圖都進行設置會消耗大量時間。我們可以將設置好的文字樣式、標注樣式、圖層、圖框等保存為一個CAD樣板文件，然后新建CAD圖紙的時候直接使用這個樣板文件，這樣就不用重復設置了。雖然CAD提供了默認的樣板文件，但這些樣板文件有的只是簡單設置公英制，有的提供了圖框但并不一定適合大家使用，大家新建一張圖紙，設置好相關格式后，另存為*.dwt文件即可。

4、創建圖塊建立"零件"庫

CAD圖紙中經常有些重復的元素，如門、窗、機械零件等，在CAD中可以將這樣的圖形選中后定義成圖塊。圖塊可以隨時隨地進行插入，不用重復繪制或復制。自己經常使用的圖塊還可以添加到工具選項板，定制成自己的零件庫。

5、分類合理使用圖層

圖層可以把圖上的實體分門別類，將同一類圖形放到同一個圖層上，這樣就可以對所有的實體的可見性、顏色和線形進行全面的控制。

CAD繪圖的基本技巧對于CAD制圖初學入門者來說是比較有用的，能夠幫助大家避免出現因?yàn)椴涣私鈳?lái)的繪圖失誤和問題，下一篇我們接著分享。
