CAD修改比例不修改尺寸大小的方法

在使用CAD繪圖過程中，我們可能會遇到想著修改比例但又不想修改尺寸大小的問題，那么該如何解決呢，今天我們一起來看一下解決方法吧，大家可以根據情況參考，具體步驟如下：

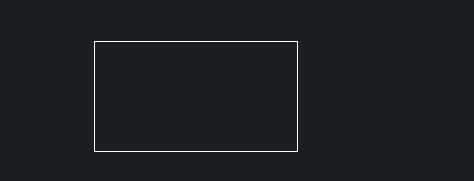

1. 首先打開CAD軟件，接著打開需要修改比例的圖，如下圖所示用簡單的矩形為例：

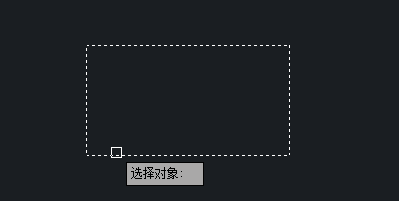

2.在下方命令行輸入快捷鍵命令“scale”選擇對象后按回車鍵確認選擇，如下圖所示：

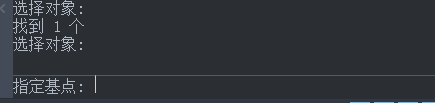

3.然后根據命令欄提示，繼續選擇基點

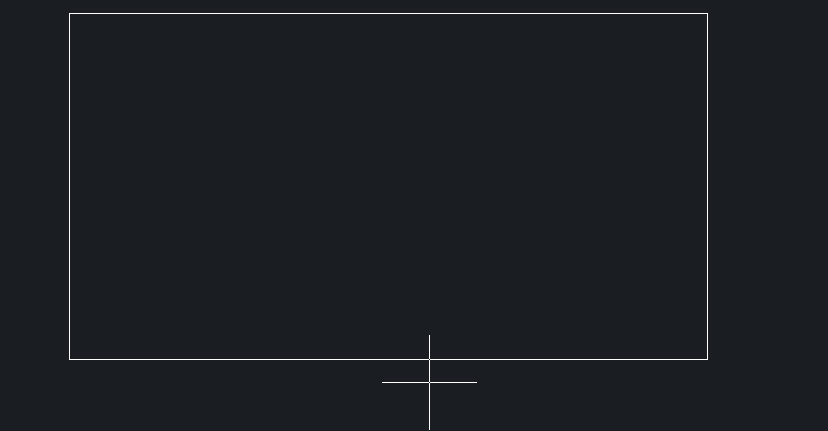

4.指定比例因子為“5”。這時發現圖形尺寸的顯示比例并未隨之改變，而尺寸值卻也隨之擴大了“5”倍

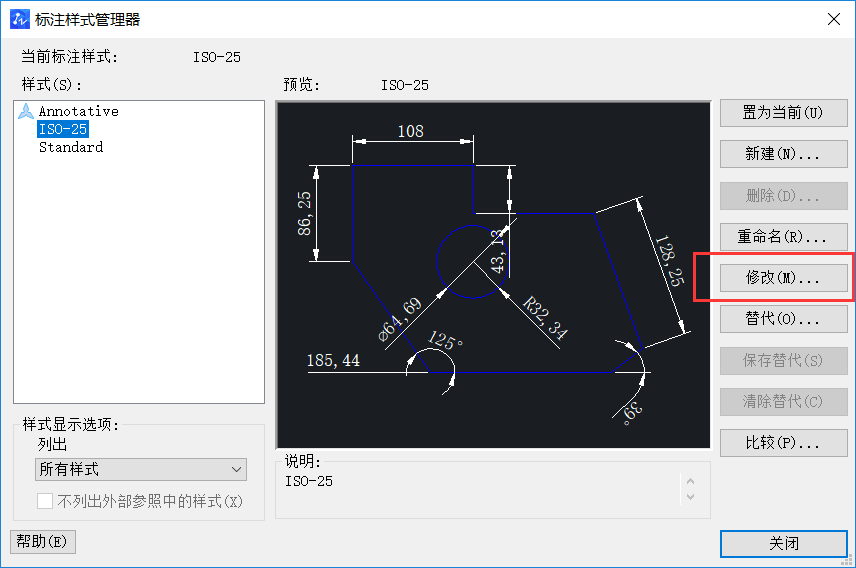

5.接著點擊菜單欄【格式】——【標注樣式】，在彈出框選擇要修改的標注樣式，則可以修改了

3.最后選擇調整，使用全局比例數值設置為5，在【主單位】中的比例因子進行設置，數值為“1/X”這里的X為5，即值為0.2。點擊確定即可，如下圖所示：

關于在CAD中修改比例不修改尺寸大小的方法介紹到這里，這個技巧比較常用，大家可以參考上述步驟實際操作一下，希望對大家有幫助。
