CAD中畫三維螺紋的方法


CAD廣泛應用于機械設計中,機械設計中經常會需要畫螺紋。而三維螺紋的操作是非常需要耐心操作的一項工作,那么大家初學CAD時應該如何去畫一個三維螺紋呢?下面給大家總結了較詳細的繪圖步驟:

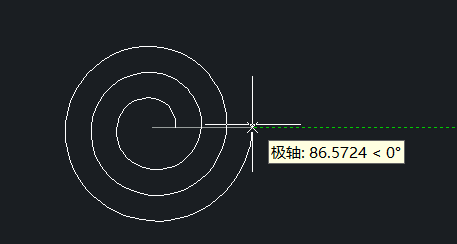

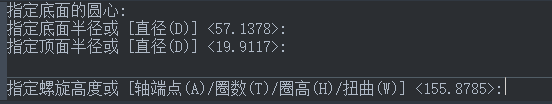

第一步,打開CAD軟件,在下方命令行輸入螺旋命令“helix”根據提示畫出所需要的螺旋線

CAD中畫三維螺紋的方法

CAD中畫三維螺紋的方法



第二步,根據實際需要,調整螺旋線的圈數,增加密度,如下圖所示:

CAD中畫三維螺紋的方法

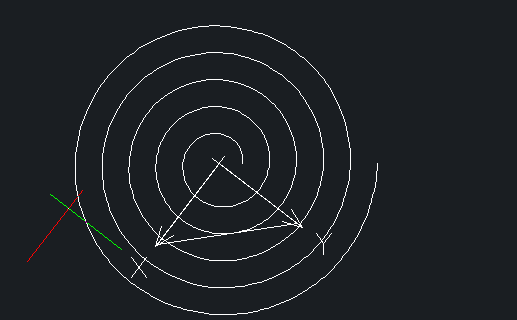

第三步,利用“ucs”(坐標系)命令將坐標移到坐標系端點,注意坐標得有一個指向圓心,不然可能出現螺紋翻轉。然后在端點做一個等邊三角形(邊長小于螺距),做成面域(命令是“reg”,選擇所有的邊)

CAD中畫三維螺紋的方法

CAD中畫三維螺紋的方法

CAD中畫三維螺紋的方法

CAD中畫三維螺紋的方法

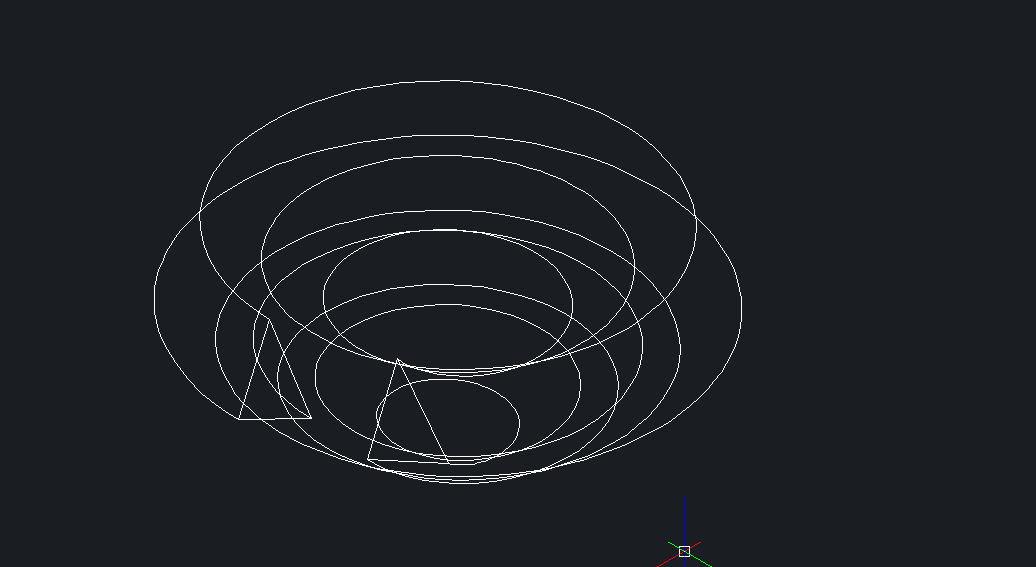

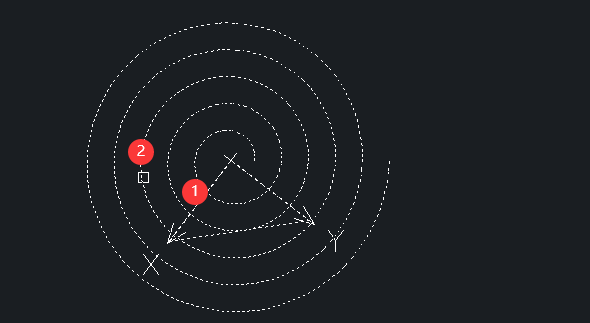

第四步,開始掃掠 ,命令符“SWEEP ”選等邊三角形確定,再選螺旋線。

CAD中畫三維螺紋的方法

CAD中畫三維螺紋的方法



最后差集(命令SUBTRACT)把螺紋切出來,再整理一下。

CAD中畫三維螺紋的方法

CAD中畫三維螺紋的方法



根據以上步驟這樣一個螺絲的螺紋就出來了。螺紋的制作要更加細心耐心,大家多嘗試幾次一定可以成功繪制的。
