在使用CAD過程中，我們應該經常需要繪制不同的圖形，掌握相關技巧可以幫助大家更加快速繪圖，今天我們來學習一下畫深溝球軸承的方法吧，具體步驟如下：

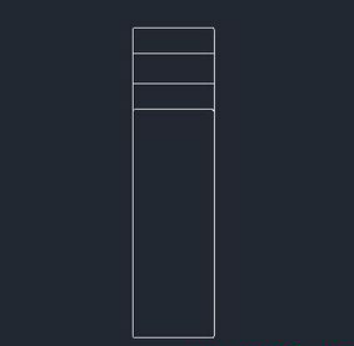

1、首先打開CAD軟件，接著繪制圓角為1、長度為95、寬度為25的矩形，并分解。偏置上方線條分別為8、17、25，并將下面的偏置線條圓倒角，半徑為1。如下圖所示：

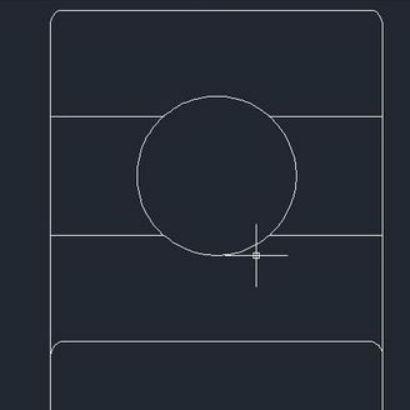

2、繪制一個半徑為6的圓在兩條偏置線的中心位置，并修剪多余的線條，如下圖所示：

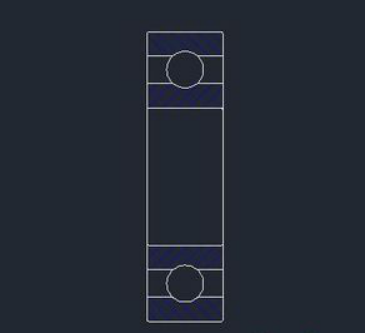

3、對上面的線條和圓圖案進行鏡像處理，并填充圖案，如下圖所示：

4、繪制輔助線和相關的同心圓，如下圖所示：

5、繪制滾珠，半徑為6，并修剪多余的線條，如下圖所示：

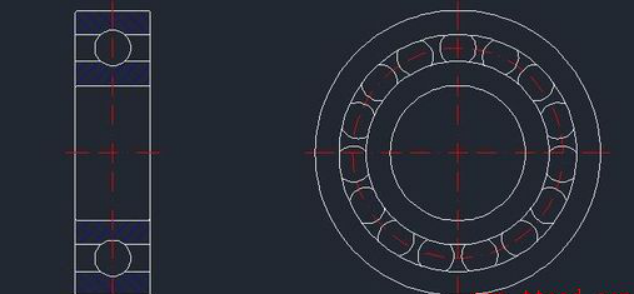

6、環形陣列滾珠，并且修改圖層特性，即將實線轉化為中心線，如下圖所示：

7、最后一步，修剪多余的線條，完成球軸承。如下圖所示：

以上跟大家介紹了關于如何繪制深溝球軸承的技巧步驟，大家可以參考并進行練習，希望對大家有所幫助。
