CAD的鏡像命令如何畫軸對稱圖形

在CAD中,其鏡像功能是可以仿制任意圖形,使用方法是較簡單的。在繪圖的過程中,如果需要畫軸對稱圖形時可以怎樣操作呢,應該如何利用鏡像的命令畫出軸對稱的圖形呢?下面大家來學習一下鏡像命令是如何使用的吧,具體步驟如下:

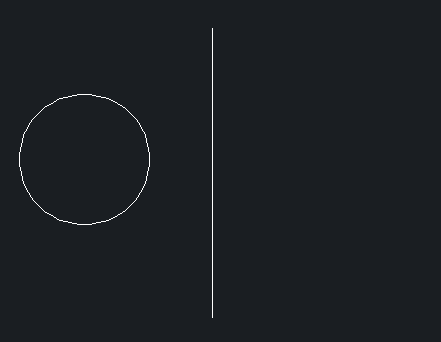

1、首先打開常用CAD軟件,這篇文章以兩圓形關于一條直線對稱為例:畫一圓以及一直線,如下圖所示:

CAD的鏡像命令如何畫軸對稱圖形

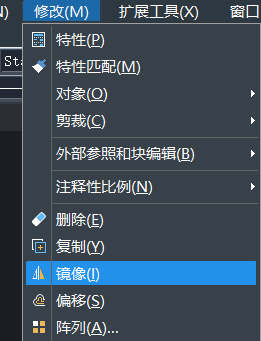

2、關于圓在直線對稱中的繪制方法,最原始的是在直線的兩側分別進行圓形的繪畫,圓心到直線的距離都是相等的即為對稱。還有另一方法是使用鏡像的特征進行圖形繪制,即在CAD上方菜單欄中找到【修改】命令,在修改命令里找到【鏡像】。

CAD的鏡像命令如何畫軸對稱圖形



3、點擊鏡像后,接著根據命令指示左鍵點擊圓形,將圓形選中。

CAD的鏡像命令如何畫軸對稱圖形



4、選中圓形后點擊回車鍵,在彈出的指定鏡像線對話框中,先指定鏡像線第一點,接著指定鏡像線第二點,如下圖所示進行操作:

CAD的鏡像命令如何畫軸對稱圖形

CAD的鏡像命令如何畫軸對稱圖形



5、選定鏡像中的第二點,即第一點和第二點組成的鏡像直線,彈出的是否刪除原對象的對話框中,即是否刪除要鏡像中的那個圖像,是不需要?jiǎng)h除的。根據提示'N'為不刪除的原對象,如下圖所示:

CAD的鏡像命令如何畫軸對稱圖形

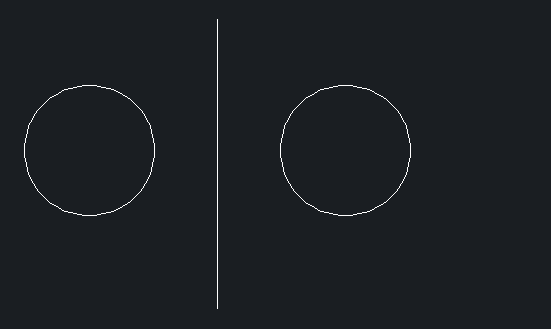

6、最后點擊回車鍵,即完成了圓形中關于直線對稱的操作。

CAD的鏡像命令如何畫軸對稱圖形

在使用CAD繪圖時,大家掌握了這個鏡像功能,有助于提高繪圖的效率。
