CAD創建塊之前和創建塊之后屬性的編輯

在CAD中,屬性的編輯分為兩個層次,即創建塊之前和創建塊之后。接下來就讓我們一起來了解一下怎樣編輯創建塊之前和創建塊之后的屬性吧!

創建塊之前屬性的編輯:

1. 打開CAD,我們用以下這個“雙人床”為例,這個圖形中有4個創建好的屬性尚未定義到塊中。

CAD創建塊之前和創建塊之后屬性的編輯

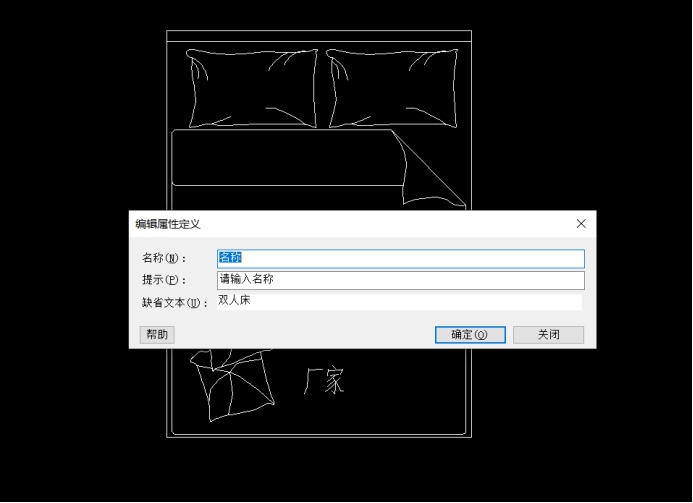

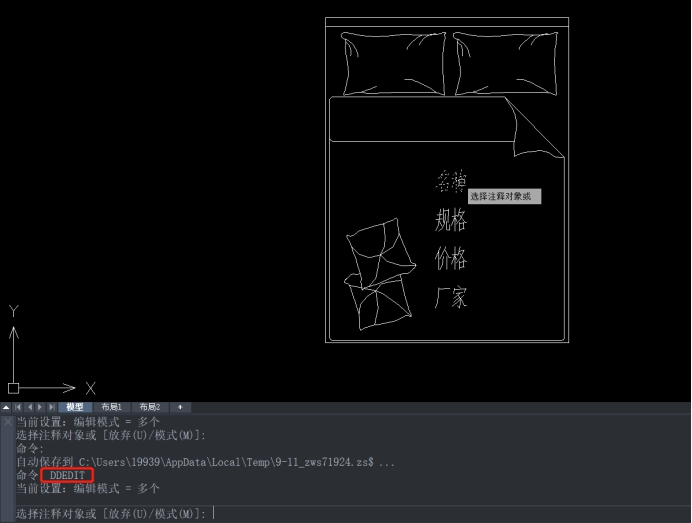

2. 在命令行輸入DDEDIT并按回車鍵確認,根據命令行提示,選擇要編輯的對象:名稱;或者直接雙擊“名稱”,會彈出【編輯屬性定義】對話框。在這個對話框中,我們可以對屬性的名稱、提示、缺省文本3個基本要素進行編輯,但是不能對它的模式、文字特性等進行編輯。



CAD創建塊之前和創建塊之后屬性的編輯



CAD創建塊之前和創建塊之后屬性的編輯



創建塊之后屬性的編輯:

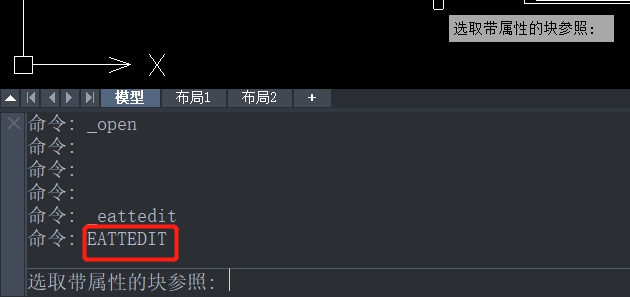

1. 打開一個附帶有4個屬性的塊的文件,在命令行輸入EATTEDIT并按回車鍵確認,根據命令行提示選取帶屬性的塊參照;或者直接在附帶屬性的塊上雙擊(注意:如果在沒有附帶屬性的塊上雙擊,會打開塊編輯器的“編輯塊定義”對話框),完成以上其中一個步驟后,會彈出【增強屬性編輯器】對話框,如下圖所示。

CAD創建塊之前和創建塊之后屬性的編輯

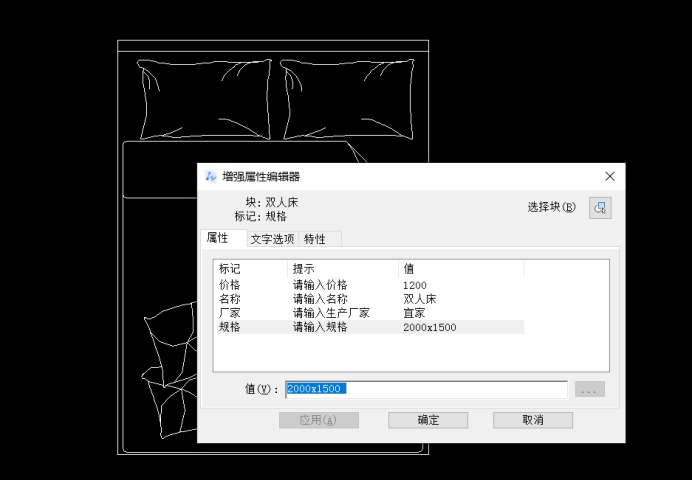

2. 在【增強屬性編輯器】對話框中,我們可以對屬性的值、文字選項、特性進行編輯,但是不能對它的模式、標記、提示進行編輯。如果修改了屬性值,而且這個屬性的模式又是可見的,那么圖形中顯示出來的屬性將隨之變化。

CAD創建塊之前和創建塊之后屬性的編輯



以上就是CAD中創建塊之前和創建塊之后屬性編輯的方法步驟,希望可以幫助到大家!
