CAD視口的編輯與調整

在CAD中，創建好的浮動視口可以通過移動、刪除、復制等命令進行調整復制，也可以通過編輯視口的夾點調整視口的大小、形狀，還可以對視口邊界進行剪裁。如果雙擊進入視口的模型空間，可以直接對模型空間中的對象進行修改，修改將反映在所有顯示修改對象的視口中。

1. 刪除視口

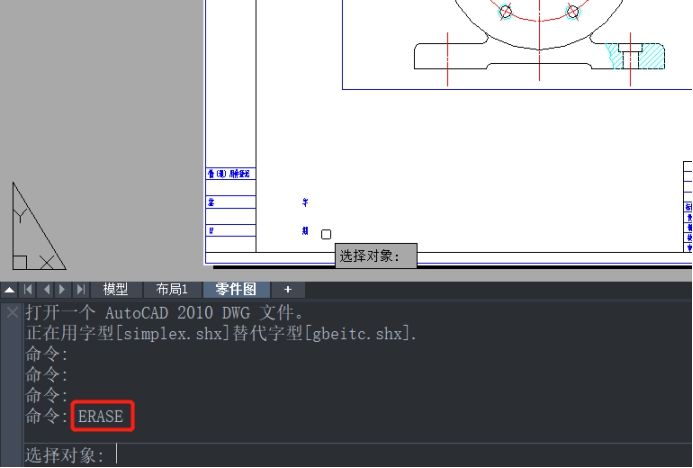

在布局中，如果不需要視口了，可以使用ERASE命令刪除視口，選擇視口后按“delete”鍵也可以直接刪除視口。刪除視口并不會影響到模型空間中的對象。

2. 移動、復制、更改視口尺寸

在布局中可以使用MOVE命令改變視口在圖紙上的位置；也可以通過COPY命令復制一個相同的視口到不同的位置上；另外，通過夾點編輯可以改變視口的尺寸或形狀。可以使用ARRAY命令陣列多個相同視口。

3. 剪裁視口

通過依次點擊【修改】——【剪裁】——【視口】按鈕，可以對視口邊界進行剪裁。

以上就是CAD中對于視口的一些編輯與調整操作，希望可以幫助到大家！
