CAD如何編輯標注尺寸界線的傾斜角

在CAD中，對于完成的標注，還可以使用“編輯標注”命令對尺寸文字的角度、尺寸界線的傾斜角進行修改，接下來就以一個圖形為例為大家介紹一下CAD中編輯標注尺寸界線的傾斜角的方法！

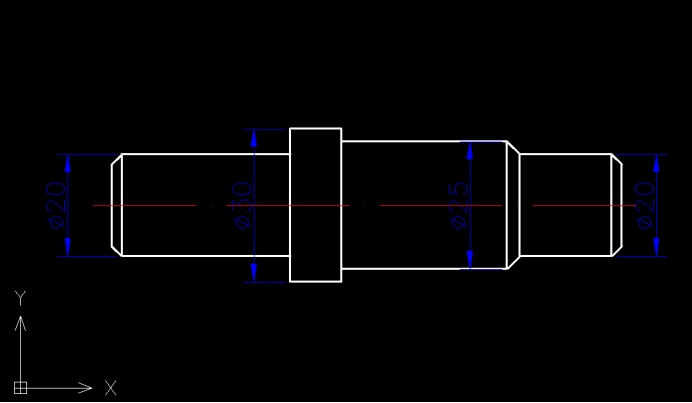

1. 打開一個需要編輯的圖形文件，如下圖所示，由于直徑30的標注文字壓在了中心線上，可以將標注尺寸線傾斜一下以避免過中心線。

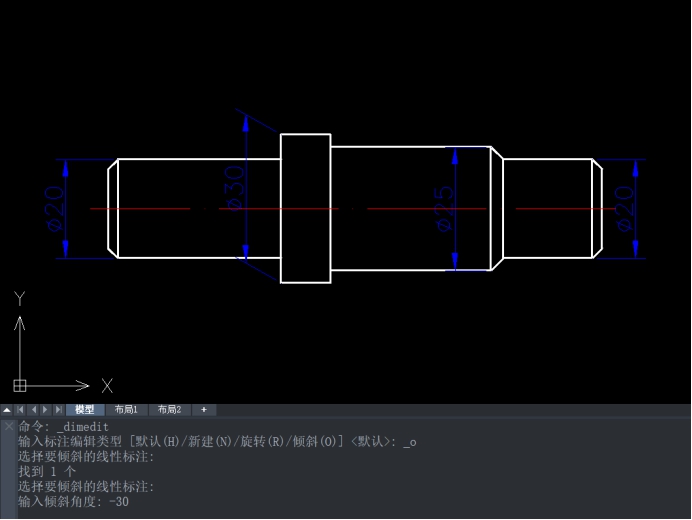

2. 依次點擊【標注】——【傾斜】按鈕激活命令，根據命令行提示選擇直徑30的標注，截止按回車鍵完成選擇，輸入傾斜角度-30（輸入-30°表述順時針?lè)较騼A斜30°），編輯完成后的效果如下圖所示。

以上就是在CAD中編輯標注尺寸界線的傾斜角的方法，大家可以參考一下，并根據實際繪圖需求靈活運用。
