CAD如何使用XLINE命令

在CAD中，構造線是沒有起點和終點的無限延伸的直線。通過在繪圖區(qū)域點擊或輸入坐標值的方式創(chuàng)建一個或多個構造線對象可以用于輔助線或布置圖形位置，對我們繪圖起到了不小的作用。接下來我們一起來學習一下如何操作XLINE命令吧！

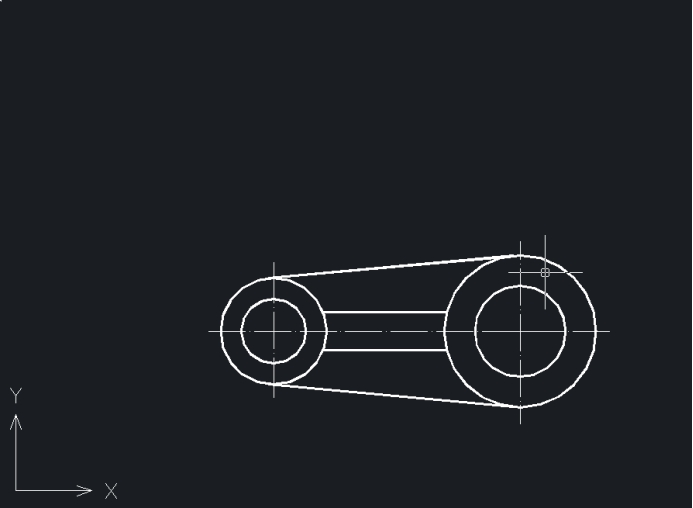

1. 打開一個圖形文件，如下圖所示，同時打開對象捕捉功能。

2. 在命令行輸入“XLINE”并按回車鍵確認，接著輸入“V”按回車鍵。

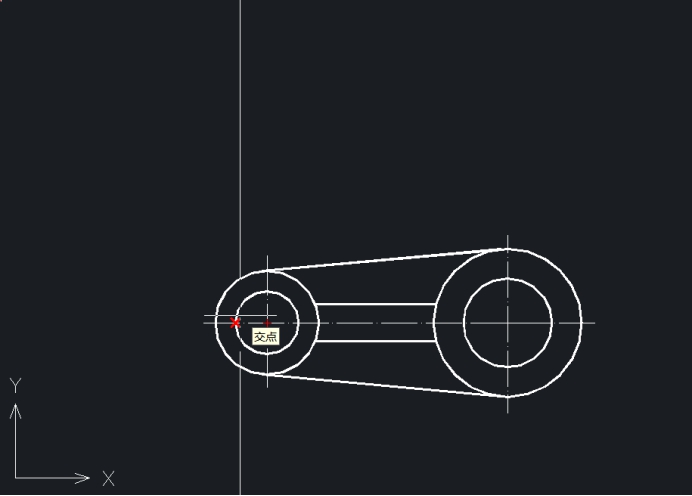

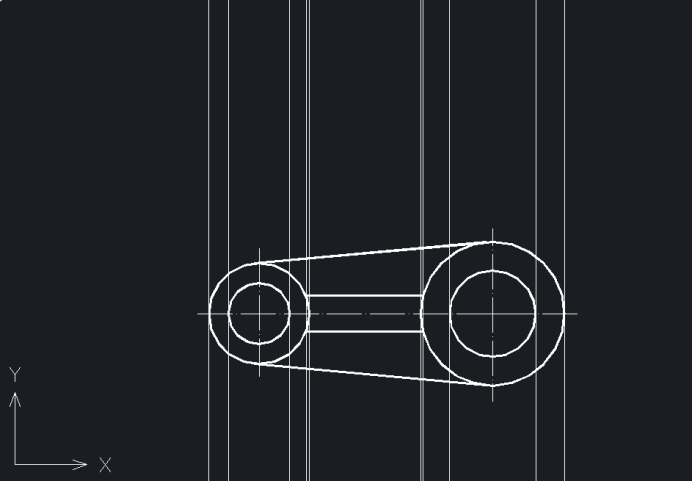

3. 啟用“交點”捕捉，依次繪制垂直構造線，按回車鍵確認。

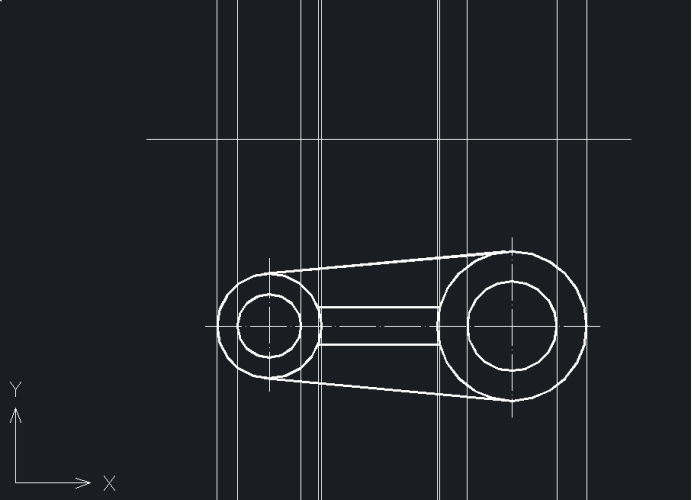

4. 在圖形上方適當位置繪制一條水平線。

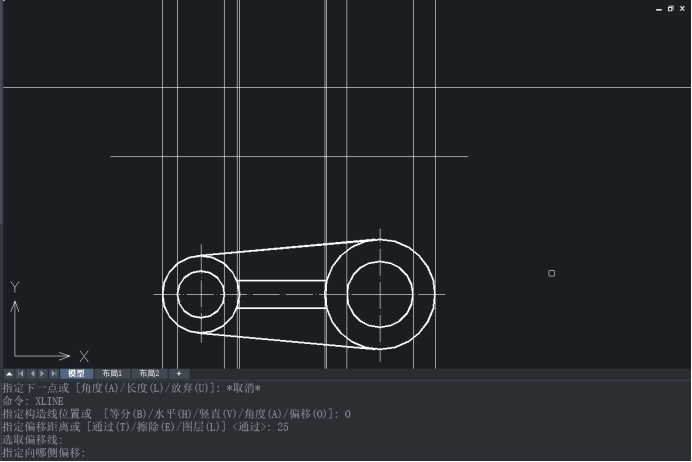

5. 命令行輸入“XLINE”，再次啟用構造線命令，根據(jù)命令行提示，輸入“O”，按回車鍵確認，接著輸入偏移距離“25”，按回車鍵確認，選擇剛才繪制的水平線，在水平直線上放任意位置拾取，按回車鍵確認。

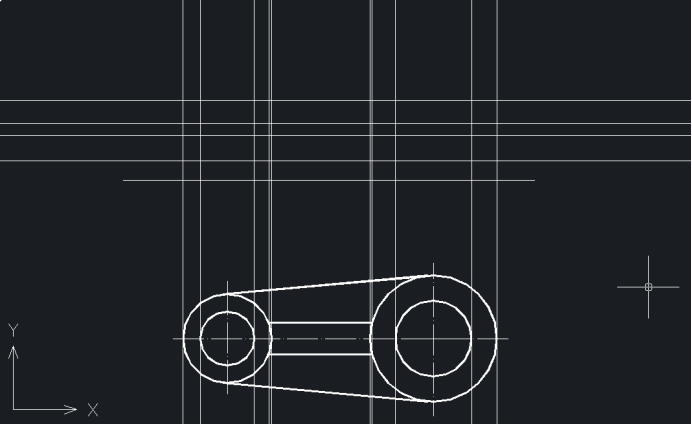

6. 重復上面的步驟，分別繪制偏移距離為“6”、“14”、“18”的構造線，結果如下圖所示。

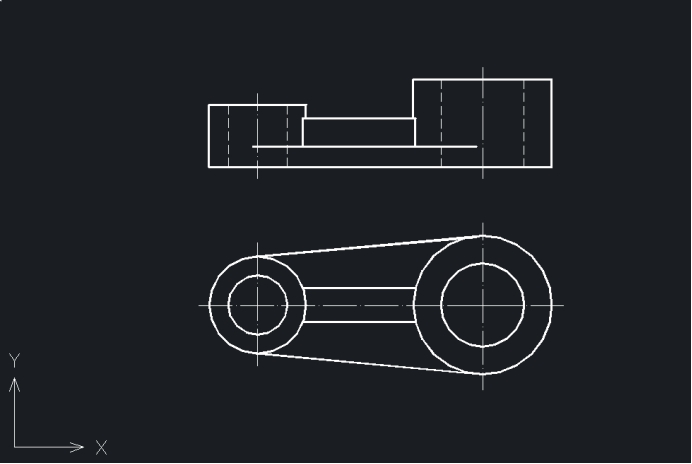

7. 基于構造線得到的輔助線，再用直線命令通過拾取構造線之間的交點，繪制零件的主視圖，然后隱藏構造線，效果如下圖所示。

以上就是在CAD中使用XLINE命令的一個實例操作過程，掌握好構造線的繪制可以提高我們的繪圖效率，不熟練的小伙伴可以多多練習幾次。
