鈑金行業工程師在生產過程中，往往需要對簡單或復雜的沖壓零件進行展開分析、尺寸等數據生成，以便下一工序的銜接進行。在眾多三維設計軟件中，國產知名三維CAD/CAM軟件中望3D，集成了國際知名的FASTBLANK 沖壓件展開分析軟件，用戶無需了解有限元或具有鈑金成形經驗，就可以對材料高度拉伸和變形以及直接折彎等進行計算。僅需幾分鐘展開計算，所獲結果可用于毛坯下料、模具設計、成本估算、快速報價以及零件排料等。這樣，方便了工程師展開各種復雜的沖壓件。

1. 首先，打開客戶所需的各種類型圖檔，我們以STP格式為例，見下圖：

圖1/打開STP圖檔

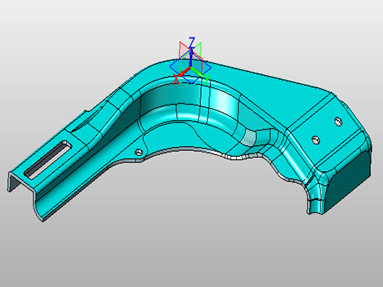

圖2/打開的效果圖

2. 點擊“材料庫”，定義自己公司的材質特性，見下圖：

圖3/定義材質特性

3. 點擊“超級展開”功能，進入到該功能的設置，見下圖：

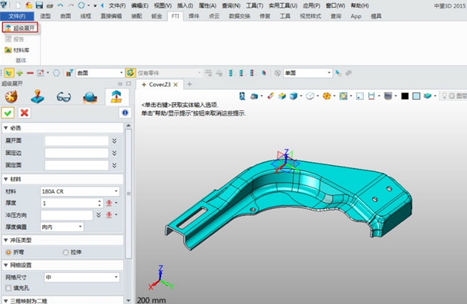

圖4/加入設置

4. 然后，進行以下3個小步驟：

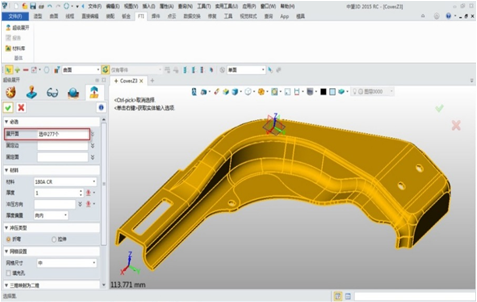

4.1選擇需要展開的面，見下圖：

圖5.1/選擇面

4.2然后，選擇一條邊作為固定邊界，見下圖：

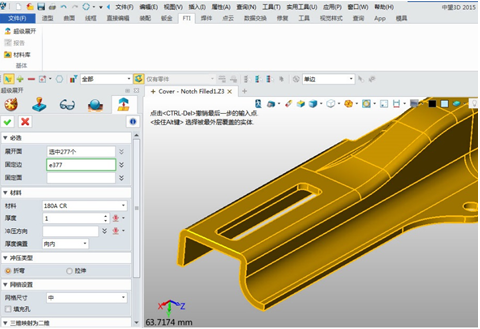

圖5.2/選擇邊

4.3選擇固定的面，見下圖。

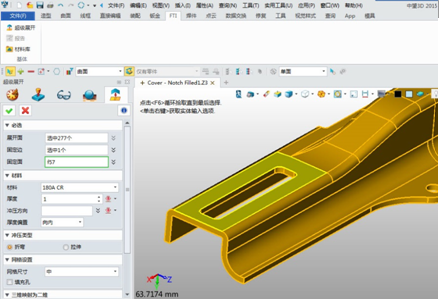

圖5.3/選擇面

5. 選擇符合公司的需求的材質，或者我們?cè)O(shè)置的材質，見下圖：

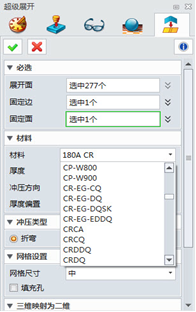

圖6/選擇材料

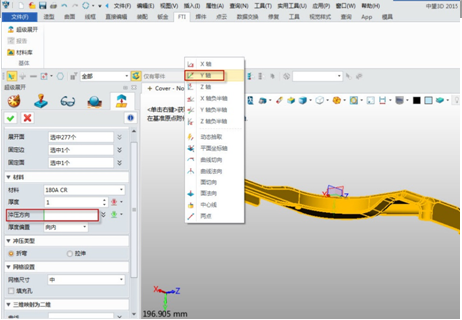

6. 選擇產品的厚度以及沖壓的方向，沖壓類型指定加工工藝為折彎加工或是拉伸加工。工藝的不同,會影響最后的展開結果。見下圖：

圖7/選擇厚度以及沖壓的方向

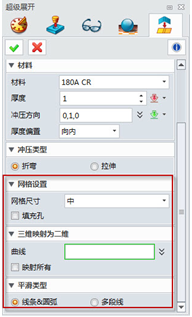

7. 網格尺寸，設置離散化數據的精細程度，精度越高，三角網格越小。勾選“填充孔”選項，在生成輪廓線之前將先填充孔。三維映射為二維，可以選擇曲線，然后將曲線映射為平面的二維線，平滑類型里面，選擇“線條&圓弧”展開后，將離散的線條合并為一條輪廓線。選擇“多線段”，展開后則生成離散的線條和圓弧，見下圖：

圖8/多種選擇

點擊確定，就可以生成展開的鈑金，見下圖:

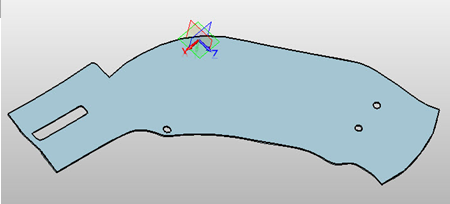

圖9/展開的鈑金圖

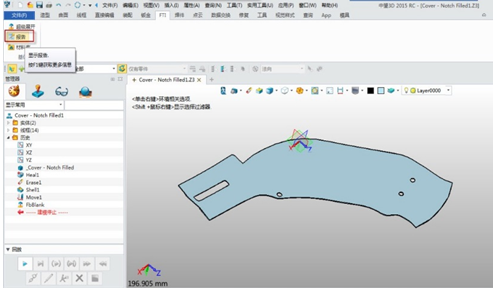

8. 點擊“報告”功能，見下圖：

圖10/點擊報告功能

選擇設置路徑，見下圖：

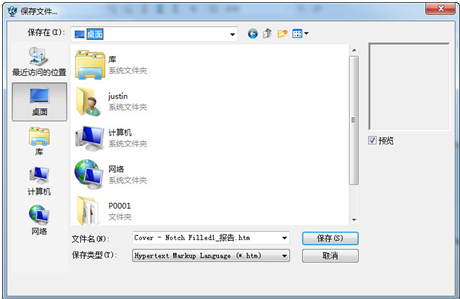

圖11/保存的消息框

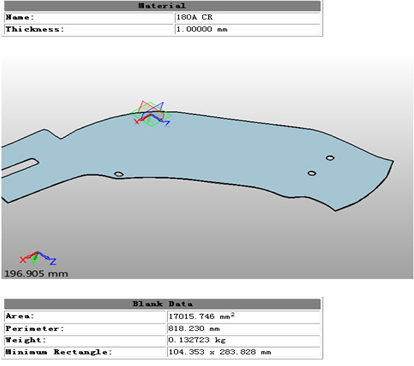

9. 將生成一份報告，包含產品厚度、產品的展平面積、周長、總重量以及最小的長寬。有了這些參數，我們可以更好地進行下料、排料、產品報價步驟等。

圖12/生成的報告圖

從以上步驟可看出，中望3D在做沖壓件展開分析中游刃有余，對材料高度拉伸和變形以及直接折彎等進行計算，不僅能提高三維CAD工作效率，還提高了數據分析的精準度，對下一步的工序制造提供更加充裕的時間以及有效數據。全新的中望3D 2015不僅在鈑金行業的應用中具有沖壓件展開分析功能，而且在鈑金設計、加工等方面，具有強大建模設計、CAM功能?，F(xiàn)在正在進行的中望3D2015有獎測評活動，只需反饋使用建議，即可贏取iPad mini和中望3D2015正版激活號，更是為中國三維設計軟件的發展貢獻你的力量！請登錄中望3D2015專題頁面http://www.zw3d.com.cn/special/list-98.html進一步了解新功能及參與有獎測評。
