在三維CAD設計過程中，很多模型都有關鍵裝配位置，這些位置對尺寸的要求非常嚴格。因此，在這些關鍵尺寸的連接處往往需要做到順滑連接。此外，在創建各類產品模型時，產品的外觀往往由多個截面及側輪廓線組成。這些都需要三維設計軟件提供好用的放樣功能來實現。國內易學易用的三維CAD軟件中望3D為此提供了多種放樣的功能，以便設計者靈活快速地完成模型設計。今天我們就來詳細對它進行詳細了解。

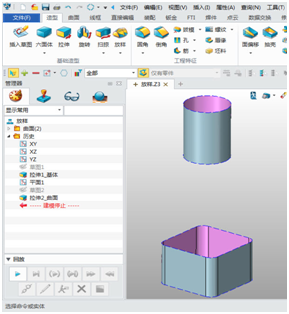

1. 如下圖兩個截面中間的部分需要用放樣來完成。

圖/放樣示例

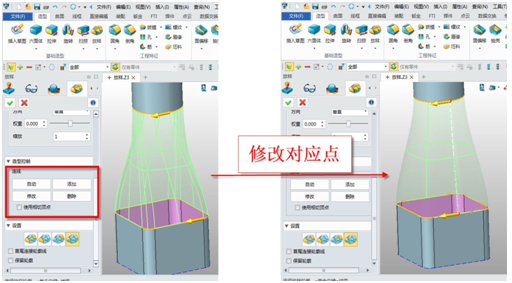

2. 使用放樣功能時，在各截面的關鍵點，可以通過放樣對話框中的“連線”選項來對關鍵節點進行控制?？梢孕薷年P(guān)鍵點的對應目標，也可以添加及刪除關鍵的控制節點。

圖/關鍵節點設置

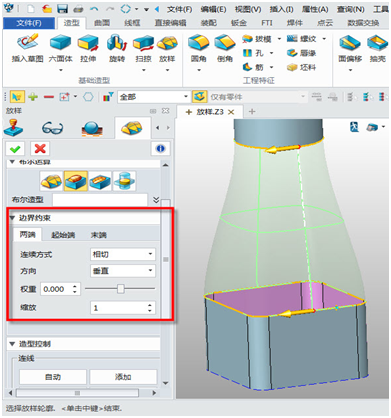

3. 創建出來的曲面與已存在曲面的連接關系可以通過“邊界約束”來進行定義。

圖/邊界約束

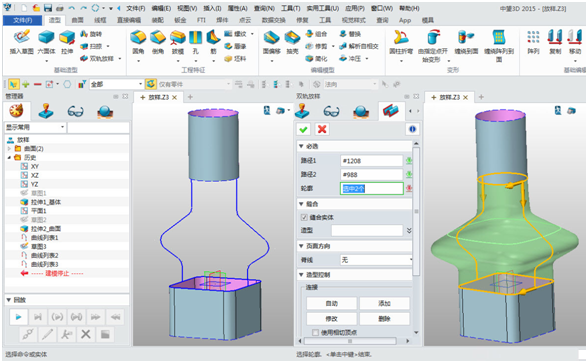

4. 當在兩個放樣截面之間有特定類型的側面輪廓線約束時，就可以使用“驅動曲線放樣”或是“雙軌放樣”來完成，這兩個功能是允許用戶選擇側面約束線來約束側面輪廓的。

圖/驅動曲線放樣或雙軌放樣

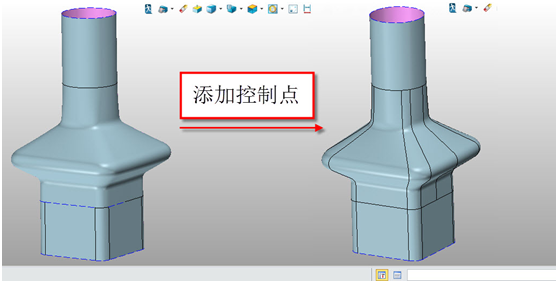

5. 在使用放樣生成曲面時，系統默認是生成一張完整的曲面。但是在設計過程中，為了后續工序以及設計要求，往往是需要在截面的關鍵節點處分割曲面的，所以就需要在截面中添加關鍵的控制節點，如下圖：

圖/添加控制節點

中望3D提供了方便靈活的放樣功能，用戶在設計產品時可以依照設計要求隨心所欲的利用放樣，快速設計出自己滿意的作品。這里主要介紹了中望3D軟件的“驅動曲線放樣”和“雙軌放樣”，想進一步了解其他的放樣功能和技巧，歡迎參加三維CAD免費網絡培訓教程（http://www.zw3d.com.cn/special/zhuanqu/list-102.html），與專家互動交流，幫助大家快速掌握3D設計并實際投入工作中，還有機會獲得中望3D2015激活號！
