【引言】在全球制鞋業中，中國制鞋業可謂異軍突起，是全球最大的鞋類生產國和出口國。然而隨著全球化距離的日益縮小，以及競爭的不斷加強，制鞋業也面臨了創新不足的短板，特別對鞋類產品設計提出更加苛刻的要求。在此過程主要的產品設計工具三維CAD（計算機輔助設計）軟件，所起的作用尤為重要，直接影響企業的工作效率與時間成本。

本文用三維設計中望3D舉例演示說明如何快速三維建模繪制鞋業產品高跟鞋，輕松解決靈活設計與節省企業時間成本。 本文以高跟鞋繪制為例，主要應用了三維設計中曲面功能部分，三維CAD中望3D是一款混合建模三維 CAD 設計軟件，它集實體和曲面建模技術為一體，是鞋模創新設計的利器。用中望3D繪制后的曲面平滑，體現了其曲面功能的強大，本教程提供了對鞋類產品的設計思路，若舉一反三，則能設計出形態各異的鞋，希望能對廣大鞋類設計師有所啟發。下面請看利用三維設計軟件中望3D如何進行靈活快速的建模設計。

用中望3D快速建模繪制高跟鞋

第一步，在中望3D的XY面插入草圖1，繪制圖1所示的鞋底形狀;拉伸草圖1，注意有一定的拔模角度，如圖2；在XZ面插入草圖2，繪制圖3所示的圖形，即鞋底的側面形狀；選擇拉伸的交運算拉伸草圖2，效果如圖4。

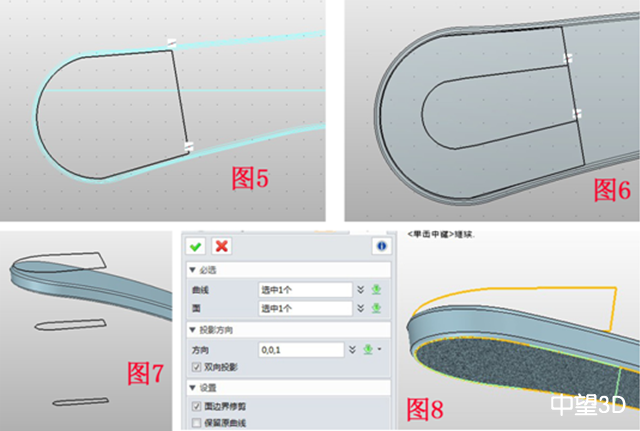

第二步，在XY面插入草圖3，繪制圖5所示的圖形；再次在XY面插入草圖4，繪制圖6所示的圖形；退出草圖，點擊造型——移動——動態移動，把草圖4向下移動一定的距離，同理再繪制出鞋跟的底部輪廓并向下移動直至與鞋底的腳掌部分持平，如圖7所示；點擊線框——投影到面，將草圖3投影到鞋底的下側，投影方向?yàn)閆軸，如圖8。

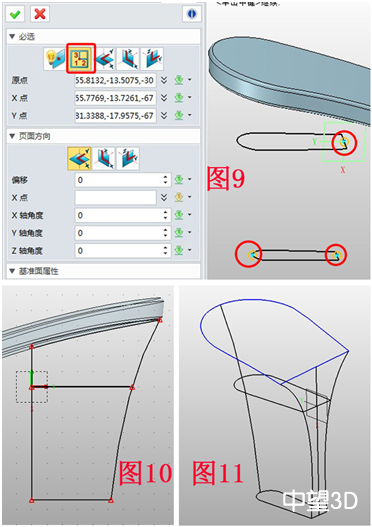

第三步，創建基準面1，選擇3點方式，以圖9所示的3個點建立平面，并在此平面上插入草圖5，點擊參考——曲線相交，設置參考點，分別用圓弧和直線將參考點連接，如圖10；退出草圖，點擊線框——通過點繪制曲線，將圖11所示，通過角繪制曲線，注意參數化的次數選擇2次，否則不能繪制曲線。

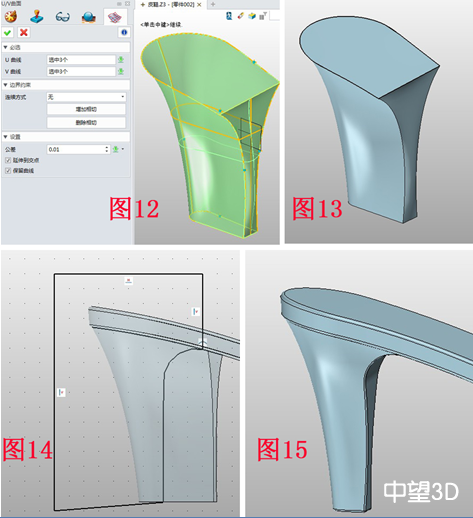

第四步，點擊曲面——U/V曲面,U曲線為草圖3、4及底部的圖形，V曲線為豎方向的幾條曲線，如圖12，效果圖如圖13；在XZ面插入草圖5，繪制圖14所示的圖形，退出草圖，點擊拉伸的減運算拉伸去除多余的部分并在邊緣在圓角處理，效果如圖15。

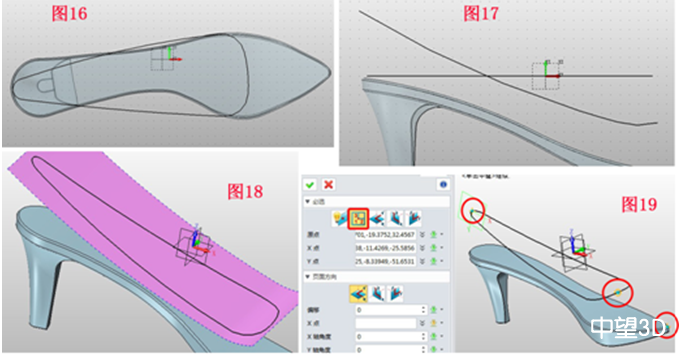

第五步，在XY面插入草圖6繪制圖16所示的圖形；在XZ面插入草圖7繪制圖17所示的曲線，注意曲線的兩端要長出草圖6的兩端；退出草圖，點擊拉伸——基體，拉伸草圖7，形成曲面1，曲面寬度要寬出草圖6的寬度；點擊線框——投影到面，將草圖6投影到曲面1，方向?yàn)閆軸方向，如圖18，隱藏曲面1；以3點方式創建基準面2,3點為圖19所示的部位。

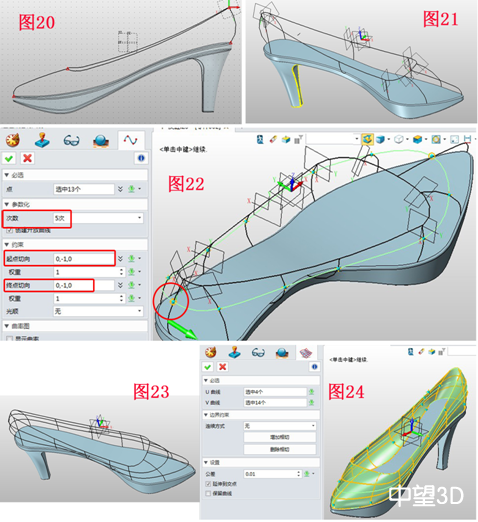

第六步，在基準面2上插入草圖8，用相交曲線的方式設置參考點，如圖20，并用曲線連接；同理，用3點方式多創建幾個基準面并插入草圖，繪制曲線，如圖21；點擊線框——通過點繪制曲線，起點在圖22所示的部位開始，依次通過所示曲線，最終形成閉合曲線。參數中，次數選擇5，這樣曲線更加順滑，起點和終點的切向?yàn)閅軸負方向，如圖22，同樣的方法在繪制一條曲線，繪制的曲線越多，最終的曲面越平滑；用U/V曲面功能創建曲面，如圖24。注意選擇豎直方向的曲線時，先將過濾器設置成“曲線”，這樣不容易出錯。點擊造型——抽殼，選擇鞋幫部分的曲面，選擇合適的厚度，然后把開口部分的邊緣進行圓角處理。

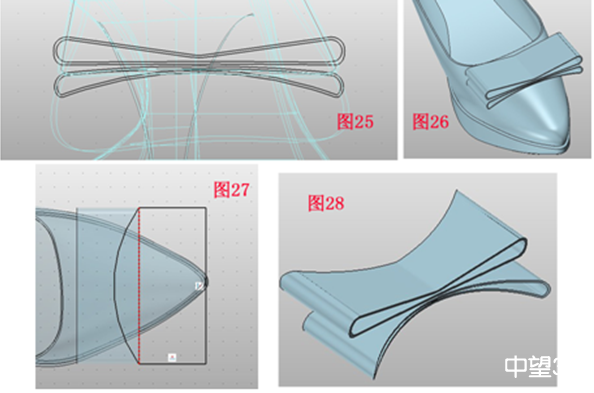

第七步，在YZ面插入草圖9，繪制圖25所示的圖形；退出草圖，點擊拉伸——基體，拉伸草圖9，效果如圖26；在XY面繪制圖27所示的圖形，退出草圖后，用拉伸的減運算拉伸草圖9，注意，先隱藏其余的造型再拉伸，以免減到其它造型。同理，將蝴蝶結的上半部分也進行減除，并用移動的動態移動調整蝴蝶結上下部分的位置，效果如圖28。

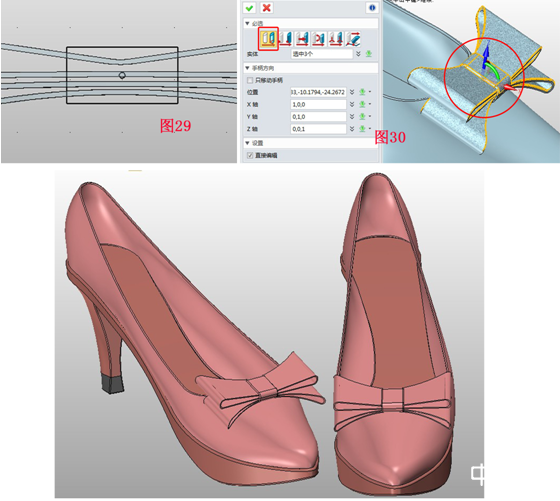

第八步，在YZ面插入草圖10，繪制圖29所示的矩形；退出草圖后拉伸草圖10，并把拉伸后的造型進行圓角處理；用動態移動工具移動整個蝴蝶結到合適的位置，如圖30。最后，用視覺樣式對造型設色，效果圖如下。

曲面造型是鞋類產品設計中必不可少的高級功能點，也是鞋類企業三維CAD設計師必須掌握的技能，但對于初學者來說，要找到容易入門的曲面建模實例并不簡單。三維CAD中望3D的實體和曲面建模技術，功能強大，易學易用，如今已成為主流的三維設計軟件。為了讓大家更好地熟悉掌握中望3D的功能應用，及獲得更精彩的三維CAD設計技巧，中望3D推出了全新精編實戰教程，想高手速成就來這里：http://www.zw3d.com.cn/special/zhuanqu/list-103.html，還有豐厚獎金等你拿！本文的圖紙下載鏈接：http://www.zwcad.com/community/thread-25658-1-1.html
