結構件在工業設備領域的應用范圍十分廣泛，如大型機床、重型車輛的主體結構，船舶和貨架工作臺等等。這類產品在結構設計上有其自身的特殊設計理念，因此，三維CAD設計軟件操作的便捷性如何，往往影響到設計師的工作效率。中望3D在構件設計方面，不但操作更符合設計師的構思，而且一些便捷性的功能，更是設計師提高工作效率的好幫手。

本文將以一個簡單的工作臺的設計為例，向大家介紹中望3D軟件在焊接結構的設計過程中，自動生成Bom的功能給CAD設計師們帶來的便捷和高效。

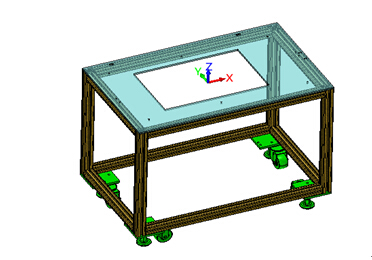

下圖是我們本次作為實例的工作臺（圖1）。

圖1 工作臺

第一步： 繪制工作臺的結構線

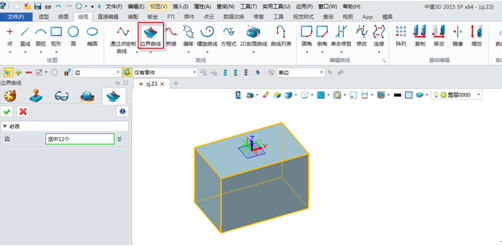

先繪制尺寸為820*500*560的長方體（圖2），再用“邊界曲線”提取出曲線（圖3）。

圖2 根據尺寸繪制的長方體

圖3 中望3D提取曲線

第二步：繪制構件

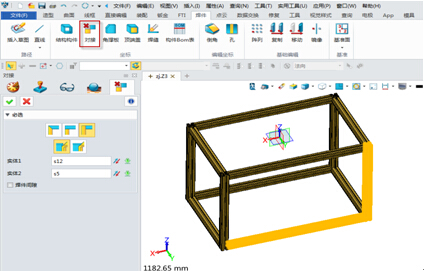

先點擊“結構件”依次選擇剛才提取曲線和構件的類型尺寸，就可以輕松完成構件設計（圖4），再點擊“對接”依次處理對接部分（圖5）

圖4構件設計

圖5處理對接部分

第三步：繪制工作臺的其它部分

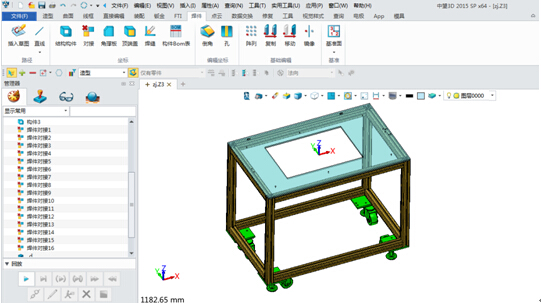

圖6繪制工作臺的其它部分

第四步：出構件Bom表

在操作界面點擊“構件Bom表”（圖7），就可自動生成出構件列表（圖8），包括“構件屬性”和“構件表”。

圖7 中望3D自動生成構件Bom表

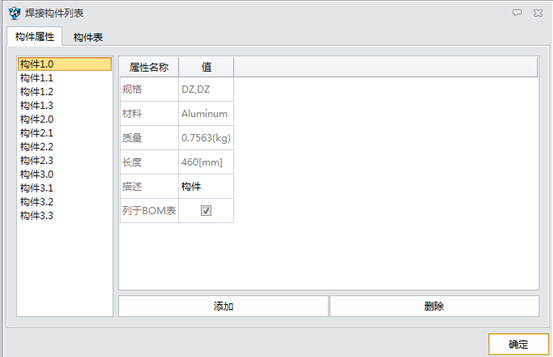

圖8 中望3D自動生成的構件列表（構件屬性界面）

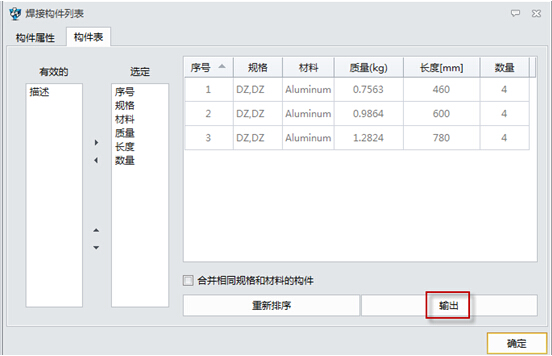

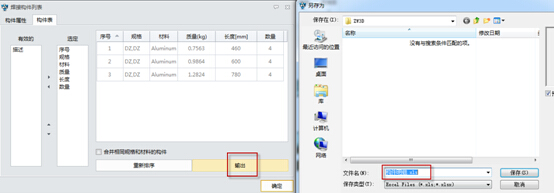

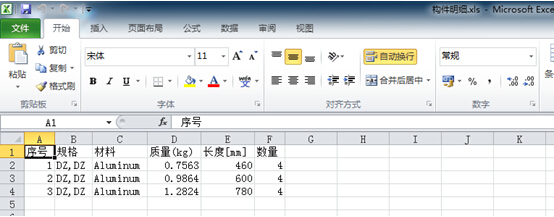

構件表的內容包括（規格，材料，質量，長度，數量），如需要輸出Excel表直接點擊輸出即可（圖9）。

圖9-1

圖9-2

圖9-3

通過以上的講解，我們可以看出三維CAD軟件中望3D最新的2015SP版本中，設計師們可以更快捷地完成構件設計以及生成、輸出構件Bom表，從而提高設計工作的效率。
