在前面《三維CAD實例教程：如何用中望3D設計摩托車坐墊（上篇）》中，我們向大家展示了使用中望3D完成摩托車坐墊雛形設計的操作思路和各個步驟，圖1則是上次我們設計出來的坐墊雛形效果圖。

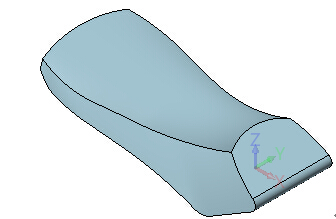

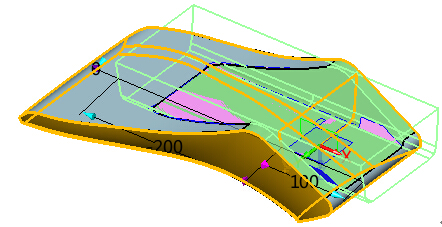

圖1坐墊雛形效果圖
本篇將繼續向大家介紹，如何用中望3D來處理坐墊的相關細節設計工作，并最終完成整個摩托車坐墊的設計。
下面，我們將分步向大家展示各個操作步驟。
第一步：輔助線草圖繪制

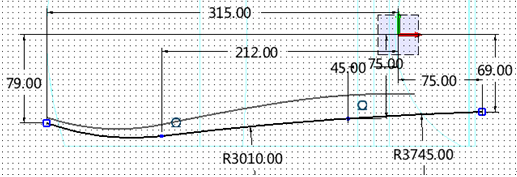

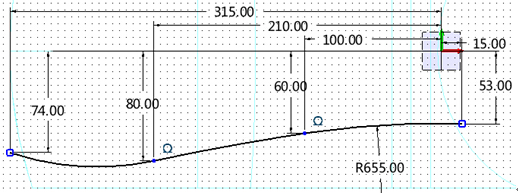

以“XY”工作平面為基準創建下圖第一個草圖。
圖2創建第一個草圖
以“XY”工作平面為基準創建下圖第二個草圖。
圖3創建第二個草圖
第二步：投影曲線

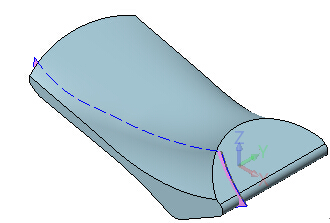

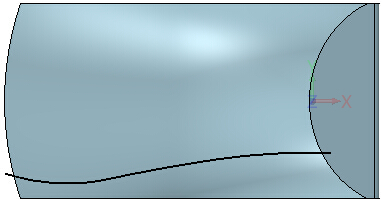

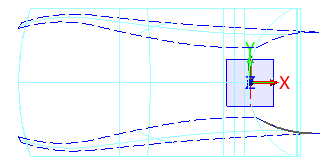

使用“線框”功能中的“投影到面”命令，把第一個輔助草圖投影到上表面，同時“保留原曲線”。

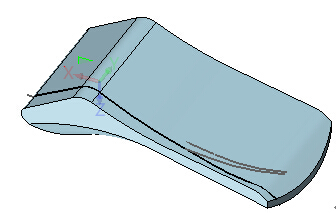

圖4第一個草圖的投影效果

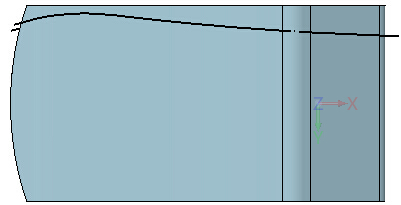

再次使用“投影到面”命令，把第二個輔助草圖投影到下表面，同時“保留原曲線”，勾選“雙向投影”。
圖5選擇“保留原曲線”和“雙向投影”

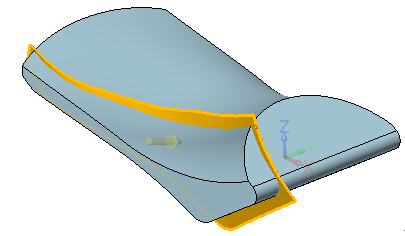

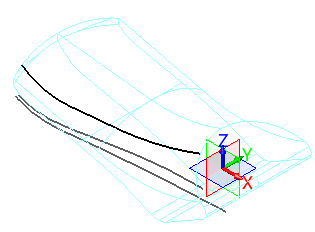

完成投影到底面三曲面后的效果如下圖，然后再把輔助曲線隱藏。
圖6完成投影的效果圖
第三步：延伸曲線

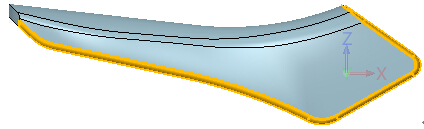

使用“線框”功能中的“修剪/延伸”命令，對上表面的投影曲線進行延伸，兩端延伸“10mm”。
圖7延伸上表面的投影曲線

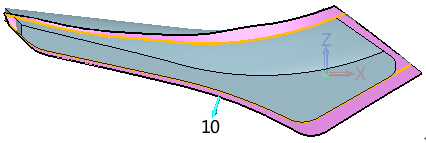

對底面的投影曲線進行延伸，左邊延伸“10mm”，右邊延伸“24mm”。
圖8延伸底面的投影曲線
第四步：曲線連接

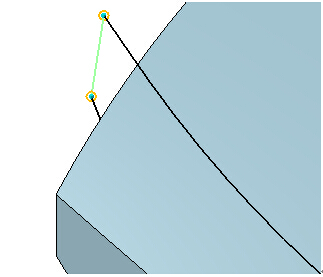

使用“線框”功能中的“直線”命令，創建一條直線把兩條曲線連接在一起。
圖9兩條曲線連接效果圖
第五步：創建輔助工作面

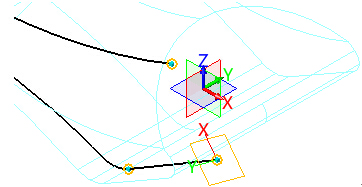

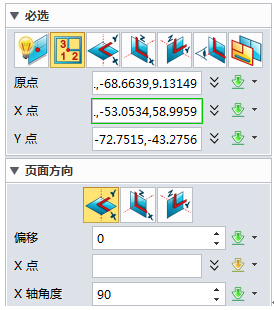

使用“造型”功能中的“工作平面”命令，空白處拾取右鍵菜單下的“關鍵點”，使用3點平面，如圖10所示，拾取原點、X點和Y點。
圖10關鍵點拾取
旋轉X軸“90”度角度，創建工作平面。
圖11工作平面創建
第六步：創建輪廓草圖

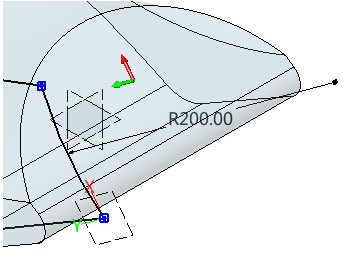

以上一步創建的輔助工作平面為基準繪制草圖，一個“R200”的圓弧。
圖12輪廓草圖創建
第七步：U/V曲面

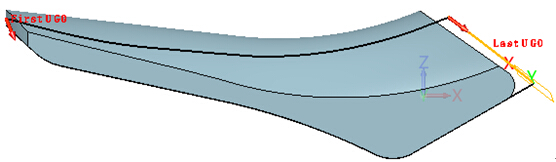

使用“曲面”功能中的“U/V曲面”命令，兩端的曲線作為U線。
圖13兩端為U線

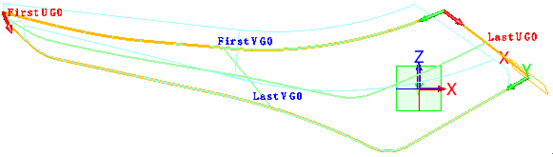

上下的線作為V線。
圖14上下為V線
隱藏輔助曲線和工作平面。
圖15隱藏后的效果圖
第八步：延伸面
使用“曲面”功能中的“延伸面”命令，上下兩邊線延長“10mm”。
圖16延伸后的效果圖
第九步：反轉曲面方面
如果新建的曲面方向反了的話，可使用“曲面”功能中的“反轉曲面方向”命令，把面的方向反轉過來。
圖17反轉曲面
第十步：鏡像面

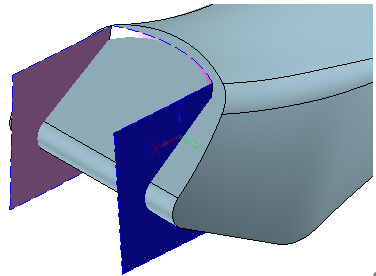

使用“鏡像”命令，以“XZ”為對稱平面，設置為“復制”。
圖18設置復制
完成后沿Y軸正方向上被鏡像復制了一個曲面。
圖19鏡像設置后的效果
第十一步：布爾運算

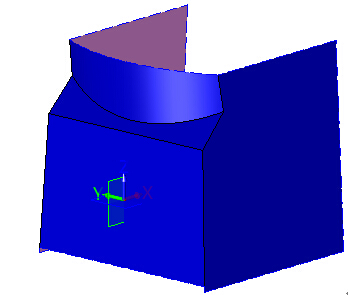

使用“造型”功能中的“組合”命令，選擇“交運算”，基體為實體，合并體為兩個曲面，得到以下實體。
圖20布爾運算后得到的實體
第十二步：倒圓角

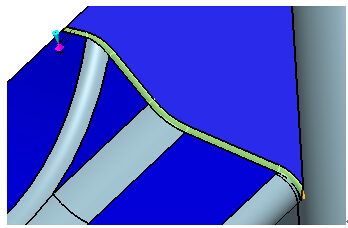

使用“造型”功能中的“圓角”命令，對上表面的兩個邊進行倒圓角操作，左邊為“R8mm”，右邊為“R24mm”的變半徑倒圓。
圖21倒圓角后的效果
第十三步：曲面提取

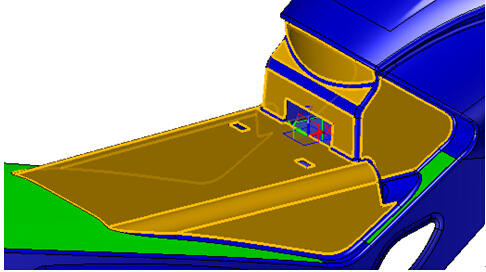

把當前實體造型隱藏，把之前插入的參考對象Seat_Base重新顯示，使用“曲面”功能中的“炸開”命令，把下圖和坐墊零件干涉的相關曲面進行炸開。

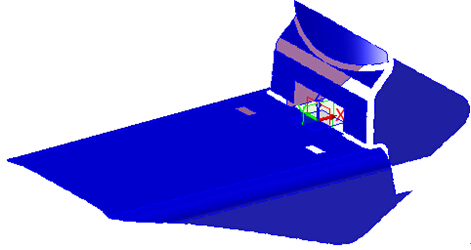

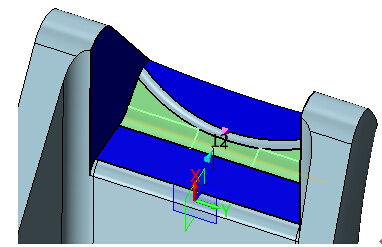

圖22參考對象Seat_Base
把不相干的對象刪除。
圖23刪除對象
第十四步：切除實體

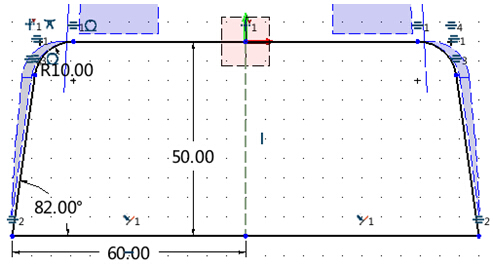

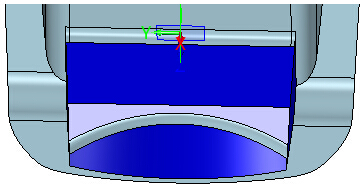

以YZ為基準繪制草圖。
圖24繪制草圖
顯示實體，通過拉伸切除實體。
圖25切除實體
第十五步：曲面修剪
隱藏實體和不用的曲面，使用“曲面”功能中的“刪除環”命令把剩下的曲面進行恢復。
圖26恢復剩下的曲面
通過“曲面修剪”和“曲線修剪”，把圖26修建好后縫合在一起。
圖27縫合后的效果圖
第十六步：切除實體
顯示實體。
圖28顯示實體

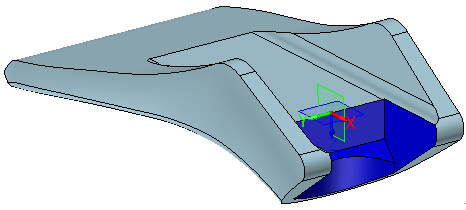

使用“造型”功能中的“修剪”命令，實體為基體，縫合的曲面為修剪面，切除實體。
圖29完成實體切除
第十七步：倒圓角
倒圓角“5mm”。
圖30倒圓角1
倒圓角“12mm”。
圖31倒圓角2
倒圓角“1mm”。
圖32倒圓角3
倒圓角“4mm”。
圖33倒圓角4
倒圓角“5mm”。
圖34倒圓角5
倒圓角“5mm”。
圖35倒圓角6

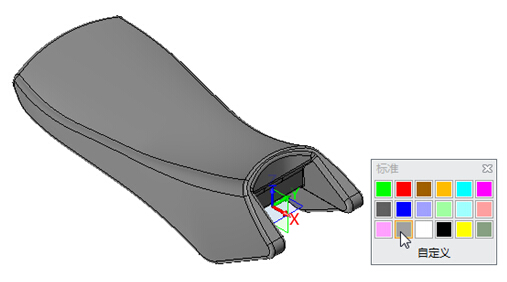

第十八步：完成坐墊設計
完成后修改統一顏色。
圖36坐墊設計完成
通過兩篇實例教程文章的學習，大家除了可以清晰了解到摩托車坐墊的設計思路外，還可以掌握到一些三維CAD設計過程中實體、曲面、曲線的相關應用。
關注中望3D官網的【實例教程】模塊，即可下載本實例的操作視頻以及對應的練習文檔，快來學習吧：http://www.zw3d.com.cn/service/list-109.html
