伴隨3D打印課程走進中小學,更多師生親身體驗3D設計和3D打印的樂趣,孩子們能夠?qū)⒏鞣N奇思妙想化為現實,進而提高創新思維與動手能力。2016年的春節將近了,這個節日最不能少了的環節就是“掛燈籠,迎新春”了。中小學三維創意社區小編貼心地為大家準備了燈籠對聯的小課件,讓大家親手設計屬于自家的燈籠,為新春增添與眾不同且更具歡樂喜慶的氣氛。這個新春,跟著我們3DOne一起動起來吧!

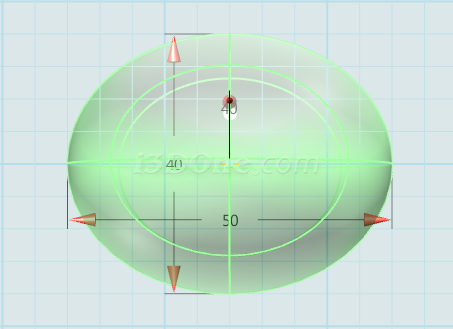

1、選擇平面繪制區域,選擇基本實體,點擊橢球形,輸入數值如圖。

2、選擇特殊功能,點擊抽殼,選擇先前繪制的造型,輸入如圖,中鍵確定:

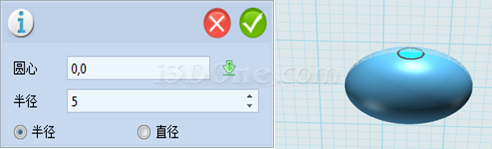

3、選擇平面繪制區域,點擊草圖繪制,選擇圓形,輸入圓心(0,0),半徑5,可得:

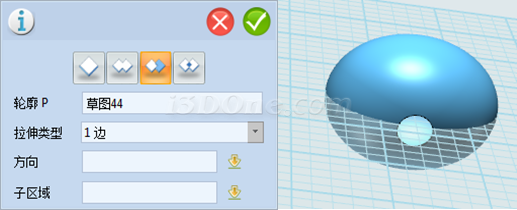

4、選擇特殊造型,點擊拉伸,選擇圓形,輸入拉伸高度-45,選擇減運算,可得:

5、選擇平面繪制區域,點擊草圖繪制,選擇圓形,輸入圓心(-5,0),半徑5,可得:

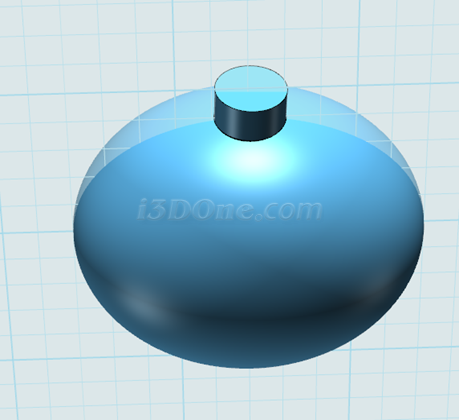

6、選擇特殊造型,點擊拉伸,選擇圓形,輸入拉伸高度-5,可得:

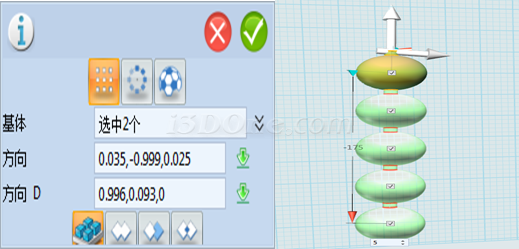

7、選擇基本編輯,點擊陣列,選擇全部造型,輸入方向如圖,距離-175,數量5個,可得:

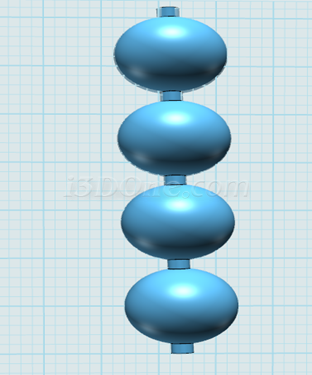

8、選擇鍵盤Delete鍵,刪除最后一個橢球形,可得:

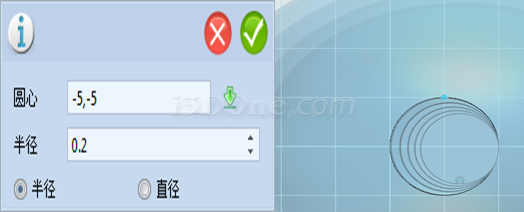

9、選擇平面繪制區域,點擊草圖繪制,選擇圓形,輸入圓心(-5,-5),半徑0.2,可得:

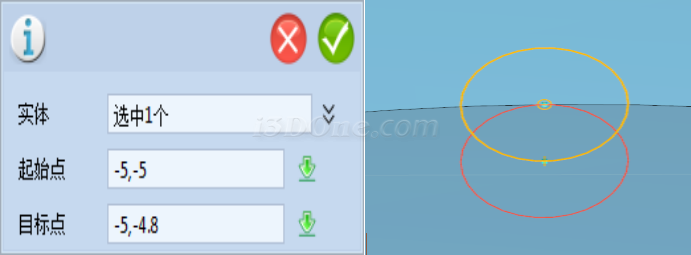

10、選擇基本編輯,點擊移動,將圓形移動到如圖位置,再選擇拉伸,輸入距離10.可得:

11、選擇基本編輯,點擊陣列,選擇圓形陣列,點擊先前拉伸造型,輸入方向如圖,數量50個,可得:

12、選擇草圖繪制,點擊文字預設,選擇華文中宋,大小12,書寫文字如圖,再點擊移動,選擇動態移動,移動到上表面中間位置,可得:

13、選擇特征造型,點擊拉伸,選擇文字,選擇對稱,輸入拉伸高度3,可得:

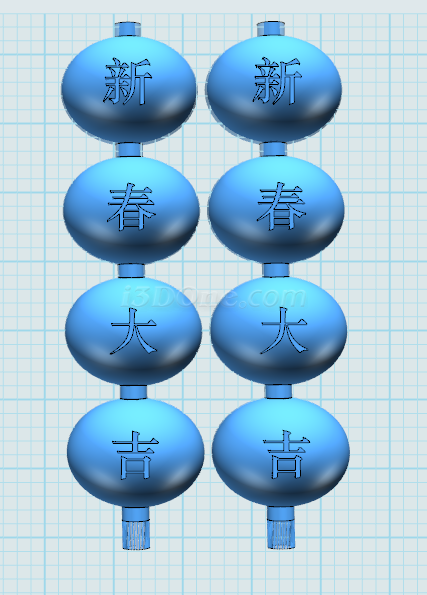

14、選擇全部造型,按住鍵盤Ctrl,按定鼠標左鍵移動鼠標向右移到如圖位置,復制全部,可得:

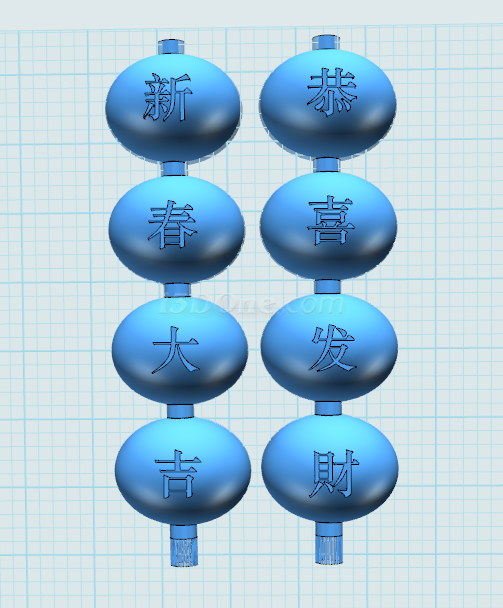

15、選擇鍵盤Delete鍵,刪除復制后的文字,再選擇文字預設,書寫如圖文字,同理可得:

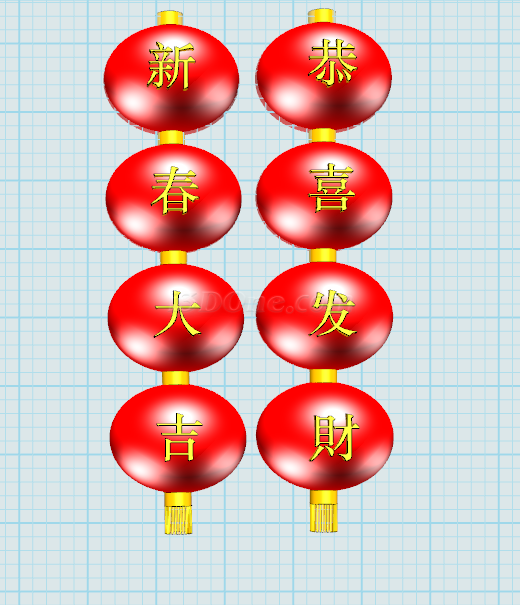

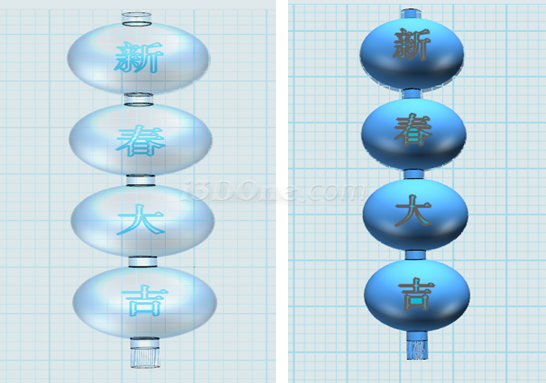

16、點擊材質渲染命令,添加自己喜歡的顏色,最終效果如圖所示:



【燈籠對聯模型下載】http://www.i3done.com/model/57103.html#ad-image-0。

【趣味活動】完成的作品可參加“圣誕元旦到,樂享ONE豆節主題活動”http://www.i3done.com/contest/show/25.html。



   3DOne免費下載及更多課程詳情:www.i3done.com
