鋼結構是具有一定形狀結構,并能夠承受載荷作用,由鋼制材料組成的結構實體,如支架、框架、內部的骨架及支撐定位架等等,一般在機械設計、裝備設計、廠房設計、鍋爐行業、化工行業等諸多領域都會常用到鋼結構這類負荷實體。在對鋼結構進行設計的時候,往往需要根據成品的負荷量、形狀、用途等特性來設計其整體造型。

中望3D中望軟件自主研發的三維CAD設計軟件,在結構件設計方面具有獨立的功能模塊,能支持結構件骨架直接由線框貨草圖的直線、圓弧或者曲線對象定義,操作靈活便捷。本文將以一個常見的鋼結構主體的建模設計為例,向大家介紹中望3D如何高效地完成其建模設計,下面我們來逐一看看各個操作步驟。

第一步:創建零件。

如圖1所示,創建一個名為“主體鋼構”的零件。


圖1 創建零件

第二步:繪制草圖。

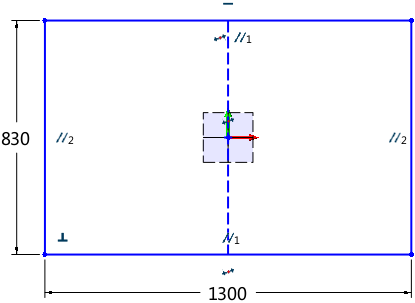

在XY工作平面上繪制圖2中的草圖。


圖2 草圖

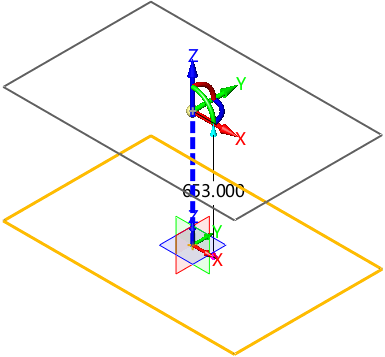

往Z正方向復制上步草圖,距離為“653mm”,得出圖3結果。


圖3 以653mm為距離復制草圖

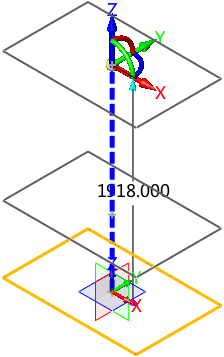

再往Z正方向繼續復制上步草圖,距離為“1918mm”,得出圖4結果。


圖4 以1918mm為距離復制草圖

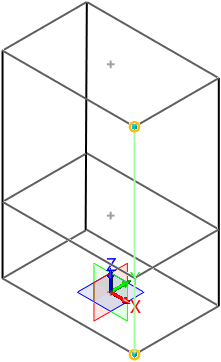

如圖5所示,使用直線連接上下草圖的四個角。


圖5 鏈接上下草圖的四個角

第三步:添加鋼構。

進行鋼構添加,型號如圖6所示。


圖6 添加鋼構

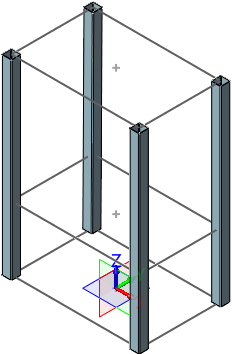

四個角添加矩形鋼結構后如圖7所示。


圖7 四角添加矩形鋼結構

第四步:修改模板。

找到模板存放的位置(圖8),焊件模板的位置在C:\Program Files\ZWSOFT\ZW3D 2016 Chs (x64)\resource\weldment profiles。


圖8 焊件模板

由于在該目錄下需要權限較高,所以我們可以關閉中望3D,把需要修改的模板文件“Rectangle-Cold formed.Z3”和“Square-Cold formed.Z3”移到其它位置(圖9)后打開。


圖9 把模板文件移到桌面

打開“100x50x3”(Rectangle-Cold formed.Z3)和“100*4”(Square-Cold formed.Z3)的草圖,添加四個中點,如下圖10中4個圓點位置,保存文件。


圖10 添加4個中點

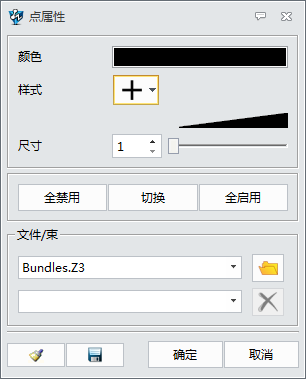

如需要修改點的樣式和顏色,可在下拉菜單選擇“點屬性”(圖11),然后進行統一設置,或是選擇需要修改的點,在右鍵菜單下的“屬性”里進去設置。


圖11 修改點樣式和顏色

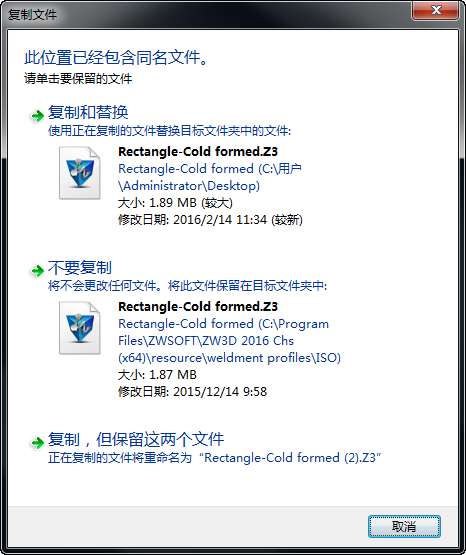

把上步修改好的文件覆蓋源文件(圖12)。


圖12 覆蓋源文件

第五步:添加鋼構。

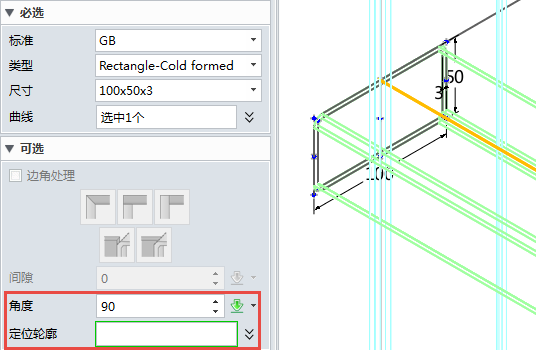

選擇同樣型號,旋轉90度,聚焦到定位輪廓,拾取上步所做的中點,讓曲線在上表面,如圖13所示。


圖13 添加鋼構

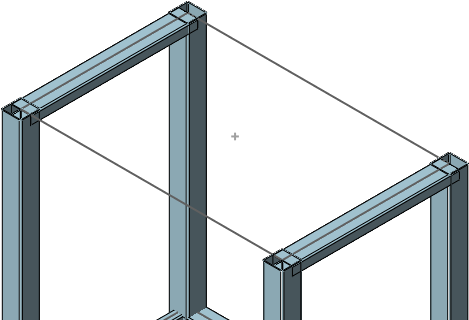

根據同樣的型號和定位輪廓添加另外三處位置,如圖14所示。


圖14 添加另外三處位置

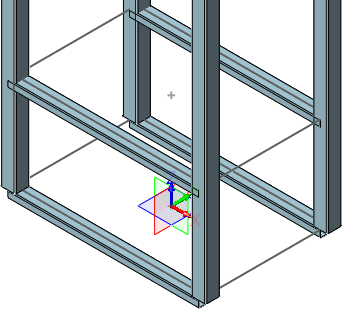

重復命令,型號和上步一樣,不同的是這次操作不要旋轉角度,平放即可,聚焦到定位的位置請參考圖15。

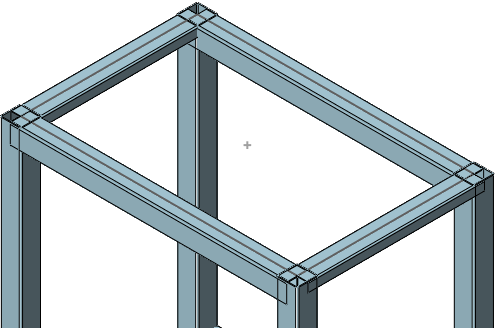

圖15 重復操作,無需旋轉角度

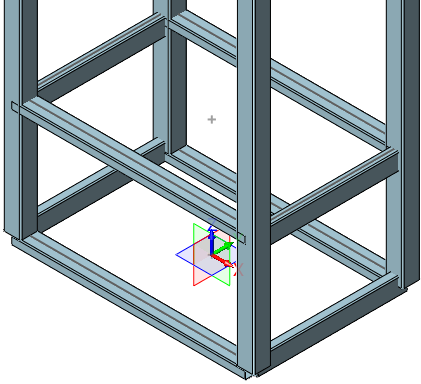

再次重復命令,型號和上步一樣,聚焦到定位輪廓,拾取中點到曲線上,讓曲線在上表面(圖16)。


圖16 重復操作,曲面在上表面

重復添加鋼構命令,下圖17為所選型號。


圖17 添加鋼構

聚焦到定位輪廓,拾取中點到曲線上,讓曲線在上表面,完成下圖18剩下兩處鋼結構的添加。


圖18 完成剩下兩處的鋼構添加

第六步:鋼構修剪。

隱藏四根立柱鋼構和3D草圖線框,如圖19所示。

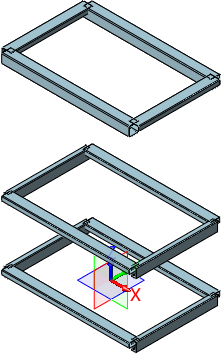

圖19 隱藏立柱和草圖線框

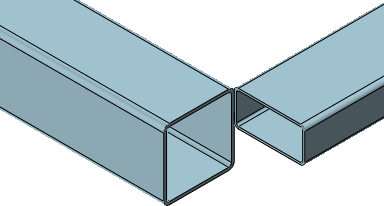

使用偏移方法讓12根水平鋼構進行兩頭偏移“50mm”的操作,完成后相連兩處對接如下圖20所示。


圖20 相連兩處對接處

完成上步修剪后顯示四根立柱,如圖21。


圖21 顯示四根立柱

第七步:立柱鋼構延長。

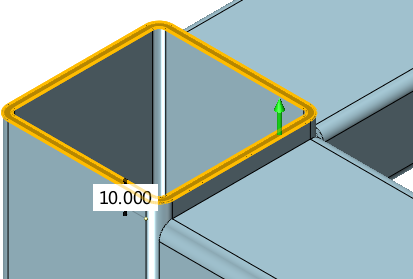

四根立柱頂部延長“10mm”(圖22),


圖22 頂部延長

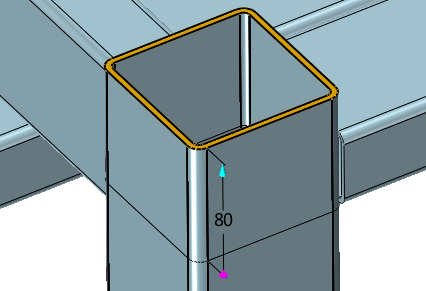

四根立柱底部延長“80mm”(圖23)。


圖23 底部延長

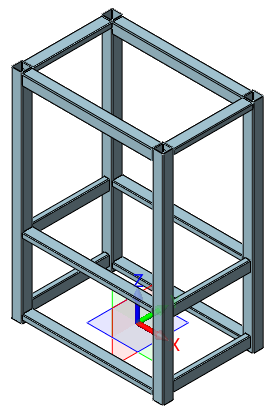

經過上述七個步驟的操作,這個鋼結構主體的設計(圖24)就完成了。


圖24 鋼結構主體
