一般情況下，有軸承的地方就要有支撐點，軸承的內支撐點是軸，外支撐就是常說的軸承座。軸承座的結構較為復雜，但主體仍為方塊結構，所以在設計建模的過程中，可以通過三維CAD設計軟件的拉伸、拉伸切除、倒角等功能來完成整個軸承座的建模設計。

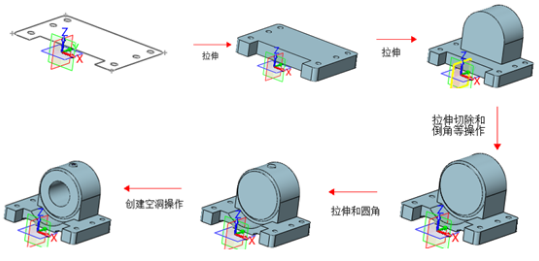

本次小編將向大家介紹中望3D是如何快速完成軸承座的建模設計的。如圖1所示，這是我們接下來即將進行的基本建模思路。首先拉伸出模型主體，然后通過“拉伸切除”和“倒角”等操作來完成模型的創建。此外，在創建本實例草圖的過程中也會用到鏡像和陣列實體等功能。

圖1 繪制軸承座的主要流程

下面，我們一起來看看具體的操作步驟：

第一步：繪制草圖并拉伸

1、新建一“零件”類型的文件后，單擊草圖按鈕，選擇XY平面，進入草圖繪制。

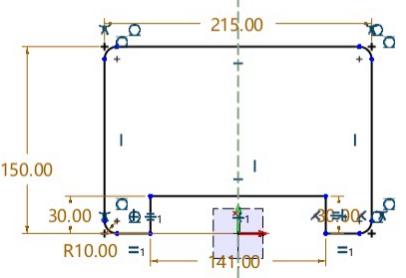

2、單擊繪圖按鈕，繪制如圖2所示繪制中心線和線框。單擊草圖工具欄中圓角按鈕，在圖3所示位置添加半徑為10mm的圓角。

圖2 繪制軸承座基本線框

圖3  軸承座基礎線框倒圓角

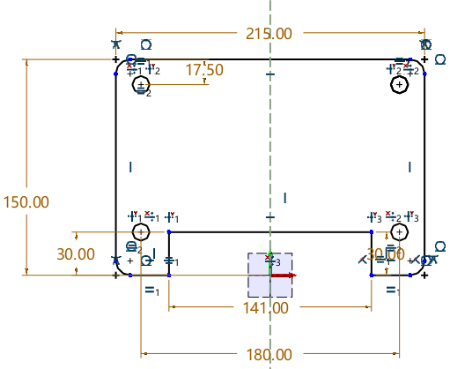

3、單擊草圖工具欄中圓按鈕，在與下部缺口水平線的位置繪制一個直徑為12mm的圓，在繪制好的圓的圓心豎直方向，且離頂部線17.5mm處繪制一個直徑為12mm的圓。單擊草圖工具欄鏡像按鈕，選擇繪制好的圓，再選擇中心線為鏡像線，鏡像出兩個圓，如圖4所示。

圖4  繪制鏡像圓操作

4、單擊草圖工具欄中的陣列按鈕，選擇上方兩個圓為基體，方向向下，數目為2個，距離為40mm。如圖5所示。

圖5  執行陣列操作

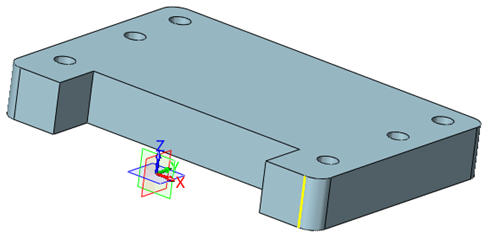

5、退出草圖，點擊造型工具欄拉伸按鈕，選擇所繪制的草圖拉伸一個厚度為30mm的實體，如圖6所示。

圖6  基體拉伸效果

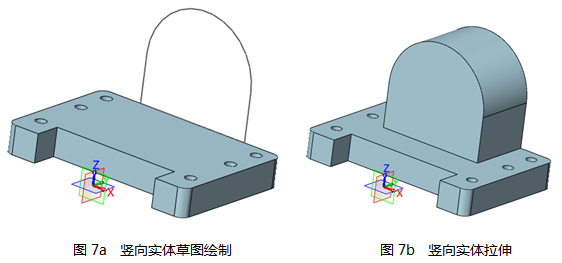

6、在實體底部平面繪制如圖7a所示草圖，單擊拉伸按鈕，拉伸出一個厚度為75mm的實體，如圖7b所示。

第二步：拉伸切除和圓角處理

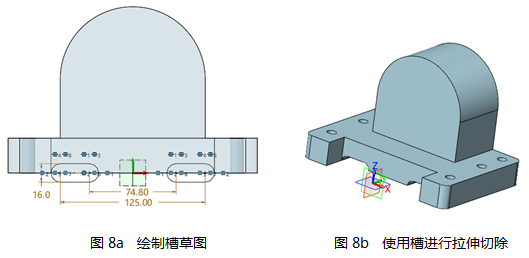

1、單擊草圖按鈕，選擇實體背面為平面，選擇預制草圖中“槽”，繪制如圖8a所示兩個槽（可先繪制出一個槽然后鏡像出另外一個槽），然后進行完全貫通的拉伸切除操作，如圖8b所示。

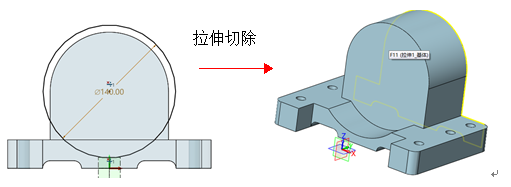

2、在如圖9所示的平面繪制一個直徑為140mm的圓（以右側實體圓弧為圓心），并進行到指定面的拉伸切除操作。

圖9  圓拉伸切除操作

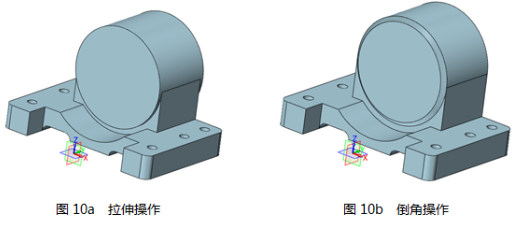

3、在豎向拉伸體的兩個面上分別繪制草圖（與實體圓弧同圓心、同大小的圓），向兩側實行拉伸操作，拉伸距離為5mm，如圖10a所示，然后選擇拉伸出的實體的邊線，執行倒角距離為5mm的“倒角”操作，如圖10b所示。

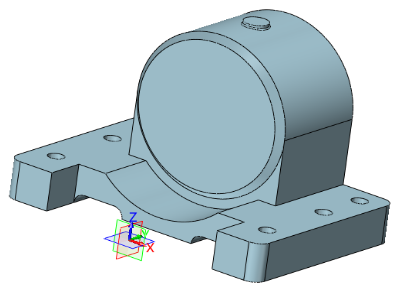

4、在實體底部平面繪制一個直徑為18mm的圓，并向上拉伸146mm，創建實體，再單擊造型工具欄中圓角按鈕，設置圓角角度為1，如圖11所示。

圖11  創建頂部“油孔”臺體的操作

第三步：孔洞處理

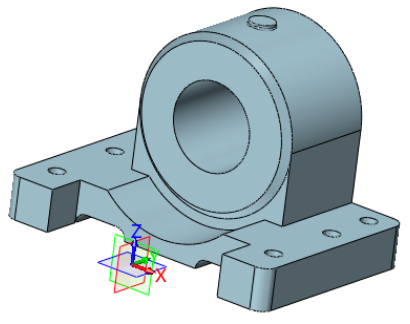

1、在豎向?qū)嶓w繪制圓，執行拉伸切除操作，豎直圓的直徑為63mm，拉伸切除深度為完全貫穿，如圖12所示。

圖12  拉伸切除操作

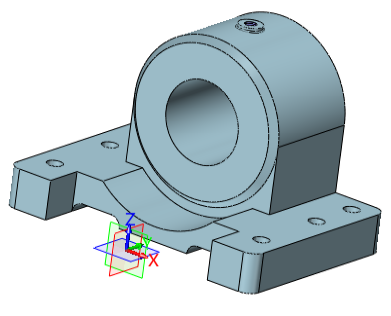

2、單擊造型工具欄孔按鈕，選擇頂部凸臺圓心同心，繪制一個螺紋孔，最終完成整個模型創建，如圖13所示。

圖13  創建頂部油孔后完整模型

經過了上述的操作，我們即可完成軸承座的快速建模操作。軸承座的型號根據所搭配的軸承不同，或者根據企業的收錄情況不同，都會多種類、多樣式的軸承，通過中望3D的建模操作，工程師即可快速地完成所需的軸承座的設計，并把常用的型號通過中望3D進行歸類入檔整理，方便后續的二次利用，做到高效、專業。
