在產品設計過程中，為了更加清楚地了解產品的內部構造，工程師往往需進入工程圖界面，通過剖視來查看產品的內部結構。中望3D是專業的CAD/CAM一體化三維軟件，在剖視方面，同樣支持上述的剖視功能，不但如此，中望3D還支持設計師在建模界面直接查看產品的內部構造，無需進入工程圖界面，對效率的提升更有幫助。

下面我們以圖1中的電機為例，向大家講解一下中望3D其剖面視圖的使用方法。

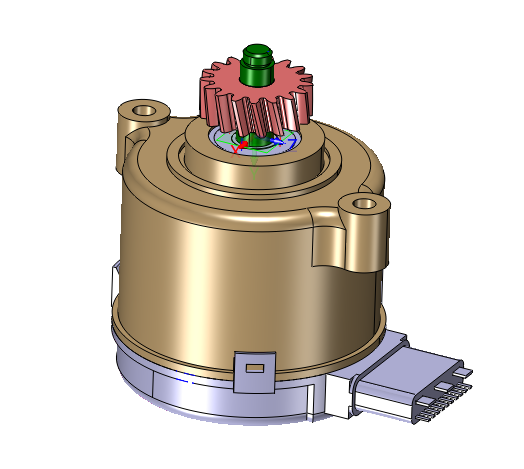

圖1 機電

第一步：點擊“查詢模塊”中的“剖面視圖”命令（圖2），進入該命令的操作界面。

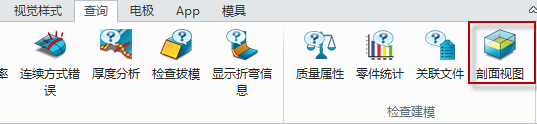

圖2 剖面視圖命令

第二步：選擇剖面視圖的顯示方法，這里，中望3D提供了“單平面顯示，兩平面之間顯示，線框平面顯示，輪廓顯示”四種選項。一般我們常用的是圖3中選擇的這種“線框平面顯示”。

圖3 選擇顯示方法

第三步：選擇剖面方向，通過鼠標直接點擊剖面方向，并通過鼠標的移動自由控制剖面的位置，如圖4所示。

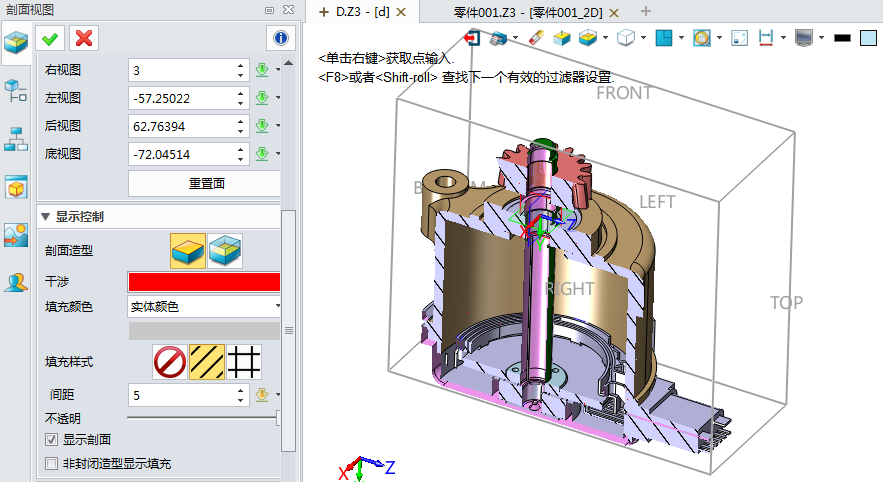

圖4 選擇剖面方向

第四步：設置其它選項，中望3D提供的剖面樣式有“不填充”、“斜線填充”、“井線填充”這三種，一般常用的是斜線填充，如果選擇這個選項，設計師還可以根據需要調節填充線的間距，如圖5所示。

圖5 調整斜線填充間距

通過以上操作如果產品是實體，就可以直接查看產品剖面。但也會碰到產品不是封閉的實體,就像圖4中遇到的情況，產品的部分區域并沒有顯示剖面線，而顯示空殼。對此，中望3D產品檢測功能對其進行檢測，會發現產品并不是全部是實體，而是有32個開發放邊，如圖6所示。

圖6 開放邊檢測

對此，我們可以在剖面視圖界面中，對“非封閉造型顯示填充”選項進行勾選，這樣，就可以讓非實體顯示為剖面線了，如圖7所示。

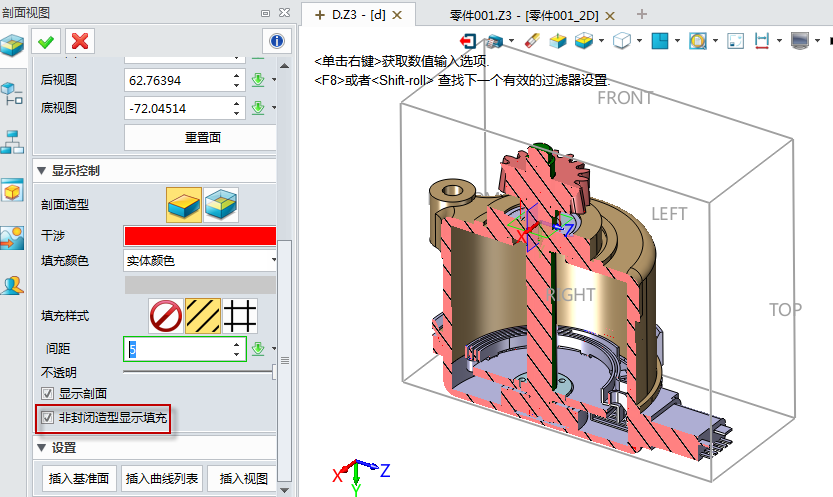

圖7 勾選“非封閉造型顯示填充”

通過以上操作，我們就可以在中望3D建模界面直接查看產品的內部構造，快捷方便，對設計效率的提升更有保障。
