草圖是2D操作最常用的命令,當需要對草圖的位置形狀進行編輯時,常規的做法是更改草圖的定行定位尺寸。但是在中望3D中,設計師可以直接對草圖進行移動、復制、旋轉、鏡像、約束查詢等操作,非常的便捷,能幫助設計師提高工作效率。在本篇文章中,筆者將結合幾個實例來介紹一下中望3D草圖編輯的具體操作。

【移動】

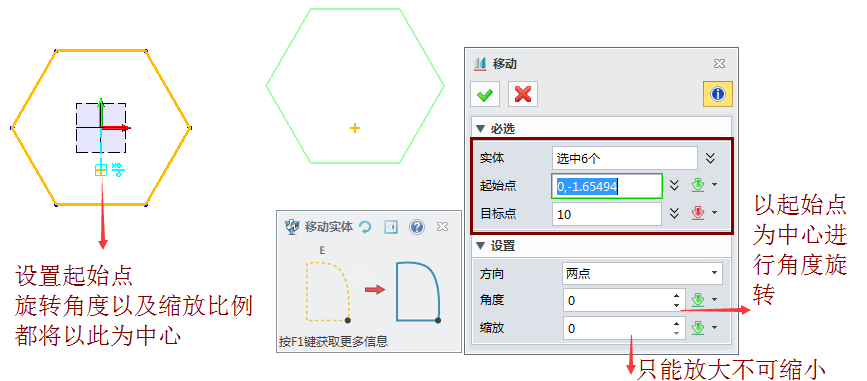

單擊工具欄“草圖”→“移動”功能圖標,系統將彈出“移動”對話框,如圖1所示,該命令可以將草圖實體從一個位置直接移動到另外一個位置。


圖1 中望3D草圖移動

在方向設置下拉菜單中有兩點(選擇兩點定義移動方向)、水平(設定水平移動)、垂直(設定垂直移動)三個選項可選。

【復制】

單擊工具欄“草圖”→“復制”功能圖標,系統將彈出“復制”對話框,如圖2所示,該命令可以將草圖實體按照設定目標進行單個或者多個復制,其操作方法和移動類似。


圖2中望3D草圖復制

【旋轉】

單擊工具欄“草圖”→“旋轉”功能圖標,系統將彈出“旋轉”對話框,如圖3所示,該命令可以將草圖實體圍繞一個基準點進行旋轉。  圖3.png

圖3 中望3D草圖旋轉

【約束查詢】 單擊工具欄“查詢”→“約束狀態”或者“約束”→“約束狀態”功能圖標,系統將彈出“顯示狀態約束”對話框,如圖4所示,該功能將顯示當前草圖的約束狀態,同時草圖幾何體也以相應的顏色顯示。


圖4 中望3D草圖約束查詢

操作時,草圖完全約束后,激活“約束狀態”功能時,圖形輪廓和尺寸標注均以綠顏色顯示;設計師可以根據不同的顯示顏色進行區分約束類型。

中望3D的便捷高效的草圖編輯功能,可以幫助設計師快速完成草圖的設計工作,達到事半功倍的效果,你也快來體驗下吧!
