玫瑰花設計是三維設計軟件一個非常典型的案例,因?yàn)樵诶L制過程中需要應用到樣條線、曲線修建等功能,對軟件的功能和設計師的操作能力都是一定的考驗。中望3D強大的混合建模功能,能幫助設計師快速處理好設計過程中的各種細節操作,下面我們通過完成這個玫瑰花設計的典型案例(圖1),看看使用中望3D是如何操作的。


圖1 玫瑰花案例

第一步:草圖繪制

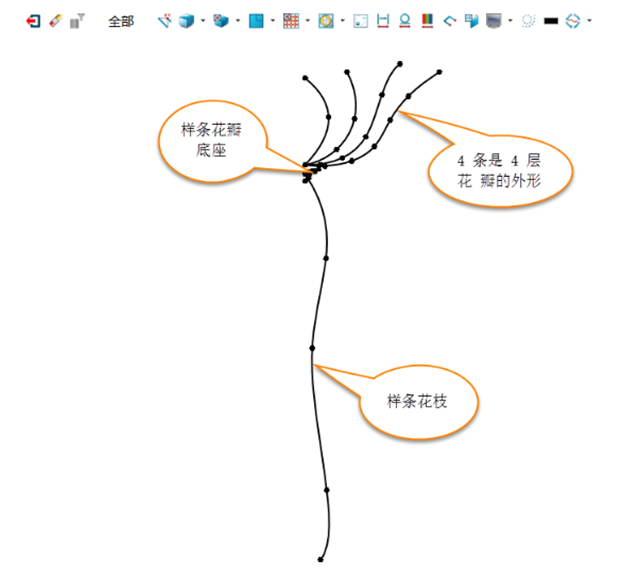

使用“點繪制曲線”功能繪制如圖2所示的草圖:四條曲線即是花瓣的四層,因?yàn)榈谝粚踊ò晡捶?,所以最?nèi)側花瓣繪制時要求起點和終點在一條豎直線內,其余可按照設計者意圖設計,注意保持整個圖形比例協調。


圖2 玫瑰花草圖

第二步:花瓣和底座繪制

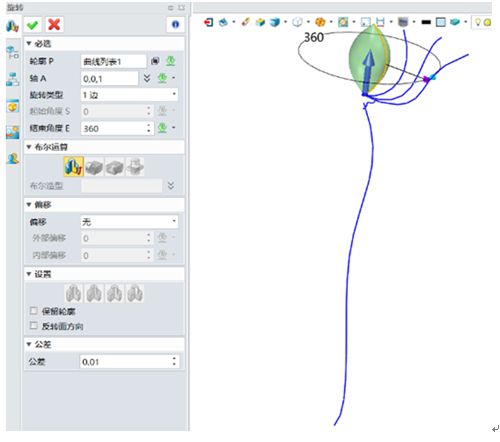

選擇“造型”模塊中的“旋轉”功能,選擇第一層花瓣,軸線是Z軸,旋轉360°,如圖3所示,點擊確定。


圖3 旋轉第一層花瓣

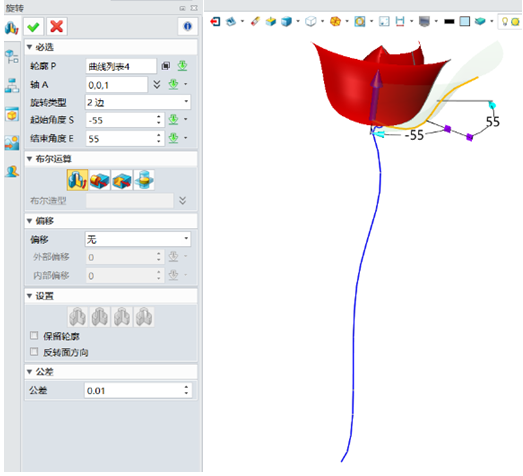

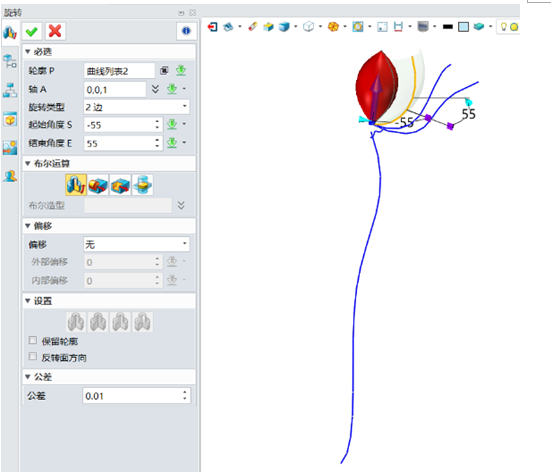

接著旋轉第二層花瓣,選擇第二條曲線,起始角-55°,終止角55°,如圖4所示,點擊確定;


圖4 旋轉第二層花瓣

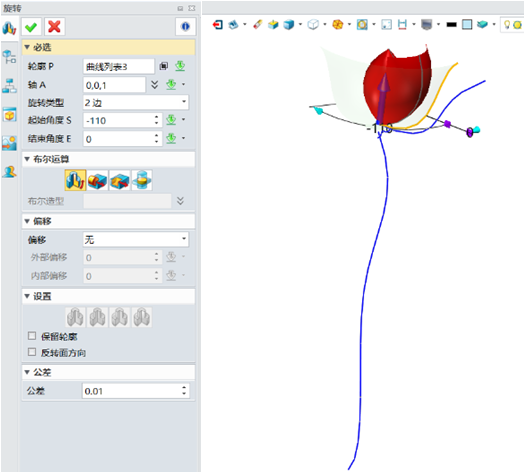

第三層花瓣旋轉曲線后,起始角-110 °,終止角 0 °,如圖5所示。


圖5 旋轉第三層花瓣

最后一層,旋轉最外面的曲線,角度設置于第二層相同,如圖6所示。


圖6 旋轉最后一層花瓣

第三步:花瓣裁剪

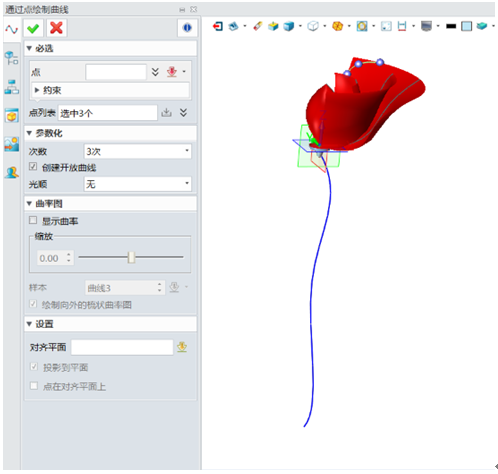

以上繪制的三個花瓣邊角銳利,不符合花朵特征,需要進行修剪。選擇“線框”模塊中的“點繪制曲線”功能,在花瓣曲面上繪制一條圓弧,通過三個驅動點控制,起點和終點分別在花瓣的兩條邊線上,中點在花瓣曲面上,如圖7所示。


圖7 花瓣曲面繪制圓弧

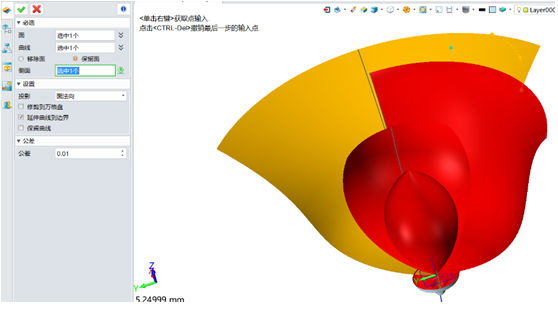

選擇“曲面”模塊中的“曲線修剪”功能,選擇花瓣為面,繪制的圓弧為曲線,曲線內側花瓣為側面,點擊確定完成曲線修剪,如圖8所示。采取相同的方法修剪其余的花瓣圓角,此處也可一次曲線圓弧中做六條,裁剪片體也可以在一次命令中點擊確定來完成三個花瓣的修剪。


圖8 曲線修剪花瓣

第四步:花朵繪制

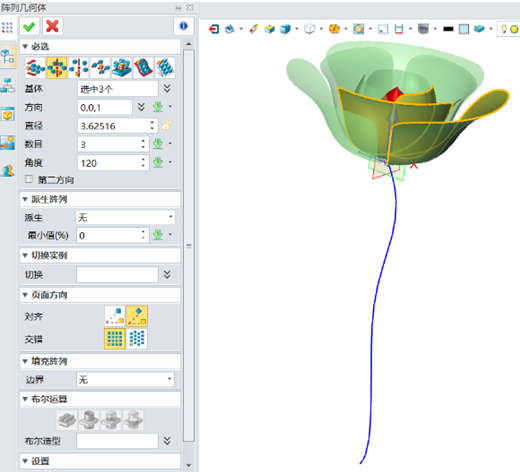

選擇“造型”模塊中的“陣列”命令,完成花朵制作。對象為三瓣已經修剪圓角的花瓣,軸線是 Z軸,數目為3,角度為120度,其余默認,如圖9所示。


圖9 花朵繪制

第五步:花枝繪制

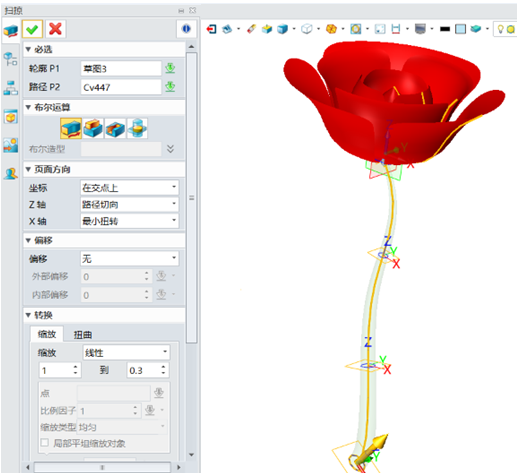

選擇“造型”模塊中的“掃掠”命令,完成花枝制作。輪廓對象為繪制好的圓形草圖,路徑為花枝曲線,縮放比例為線性1:0.3,其余默認,點擊確定完成花枝造型,如圖10所示。


圖10 花枝繪制

第六步:花葉繪制

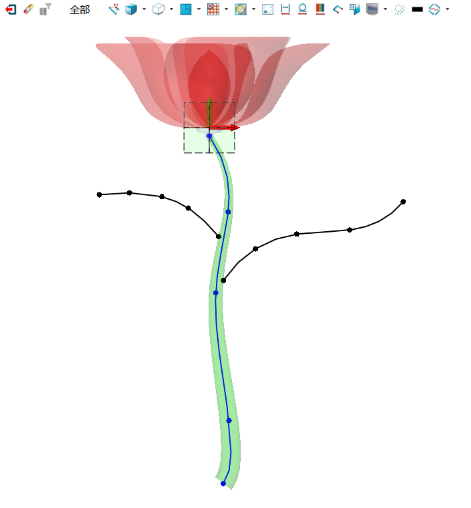

從花葉側面看,沿著葉柄是彎曲的,從正面看花葉有一定的外形,因此需要?jiǎng)?chuàng)建一個拉伸的彎曲曲面,再裁剪出花葉的外形。首先在通過花朵軸線的平面繪制上,創建草圖如圖11所示的兩個樣條線;


圖11 創建花葉樣條線

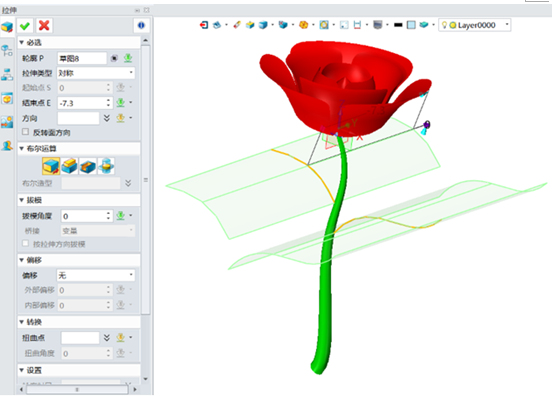

接著用“造型”模塊中的“拉伸”命令創建拉伸曲面,如圖12;


圖12 創建拉伸曲面

然后利用“線框”模塊中的“點繪制曲線”命令在拉伸曲面上繪制葉片的外形,如圖13所示;


圖13 繪制葉片外形

最后利用“曲面”模塊中的“曲線修剪”命令進行修剪得到如圖14所示的花葉。




圖14 修剪得到花葉

上過上述幾個步驟的操作,我們就完成了玫瑰花的設計了。當然,除了玫瑰花之外,大家也可以通過變化花瓣和花葉的外形,設計出其他不同的花朵,只要能熟悉掌握相關操作命令,跟著自己的設計思路,就能通過中望3D設計出更多美觀特別的產品,大家快來試試吧!
