參數化設計是設計師使用三維CAD軟件進行產品設計時常用的方式，通過關鍵變量設置以及方程式編寫，設計師可以完成產品的聯動變化，同時，標準零件的全參數化設置以及特殊曲線生成等功能，都能幫助設計師大大地提高工作效率。

中望3D 2017版，提供全新的表達式管理器，讓設計師在變量設置和方程式編寫方面有更高效的體驗，下面我們進一步來了解這個有助提效的新功能吧！

一、新增復合樹形列表面板統一管理變量、方程式

中望3D 2017版中，更新了方程式管理器，將原來“工具—插入—變量/方程式組”整合為“工具—插入—方程式管理器”（圖1），以全新的復合式列表面板統一管理變量、方程式，使其更加清晰明了，方便提高設計效率。

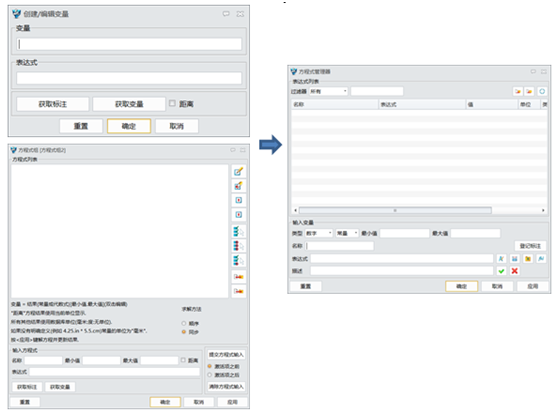

圖1 更新方程式管理器

二、新增更多變量類型及其對應運算法則

中望3D 2017版具有更多的變量表達類型，如圖2所示，包括數字、字符串、點以及向量，并且新增變量描述信息，可以描述各變量表達含義：

● String1 = “ZW3D”，為字符串表達變量，支持字符變量間的加運算，如：String1 = “ZW3D”，String2 = “2017”，那么String3 = String1+String2 = “ZW3D2017”；

● Point1 = Point(1,2,3)，為點類型變量；

● Vector1 = Ventor(1,2,3)，為向量類型變量；

●長度=10mm，角度=10deg，為數字類型變量，新增長度、角度單位支持；

圖2 更多變量表達類型

三、支持提取參數尺寸到表達式管理器進行集中管理

全新的方程式管理器能夠提取參數尺寸到表達式管理器中進行集中管理。繪制如圖3所示的草圖，標注長度和角度尺寸，雙擊尺寸，點擊“選擇變量”（圖4），選擇“長度 =10mm”（圖5），即可將參數尺寸提取到方程式管理器中，如圖6所示。

圖3 草圖

圖4 選擇變量

圖5 選擇長度

圖6 提取參數尺寸

除此之外，如果設計師想要更改參數名稱，可直接在“輸入標注值”彈框中直接進行更改；而當改變長度和角度時，即可聯動改變草圖形狀，實現參數化設計目標，非常高效便捷。
