裝配圖零部件序號標注是裝配總圖中必不可少的內容,很多工程師在序號標注上花費大量的時間精力,嚴重影響了設計效率。中望3D工程圖提供自動氣泡功能,可以幫助設計師自動完成裝配圖零部件序號標注,但某些企業因自身的繪圖標準,需要根據標準件或非標準件來分類實現序號的有序標注,下面我們來學習如何在中望3D中實現這種功能。

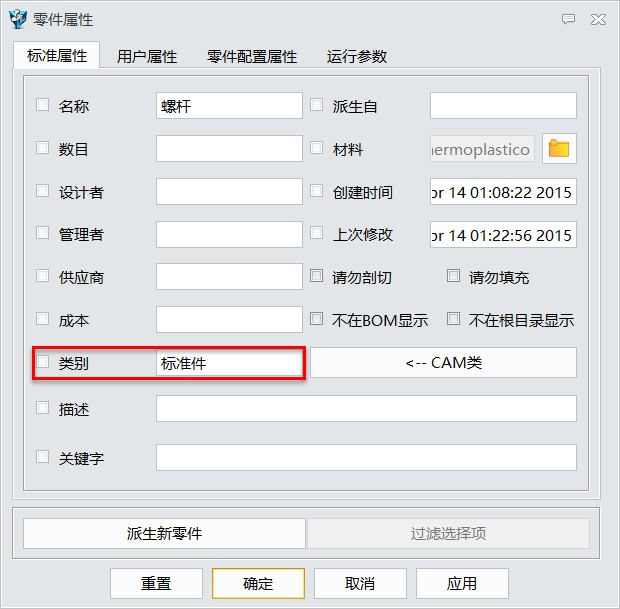

1、首先,我們需要定義每個零部件的類別屬性。 單獨打開零部件,點擊“工具—設置零件屬性”,打開“零件屬性”彈窗,分別設置所有零部件類別為標準件或非標準件,如圖1所示:


圖 1

2、接著,打開裝配體數模。右鍵選擇“2D工程圖”,生成圖2所示工程圖:


圖 2

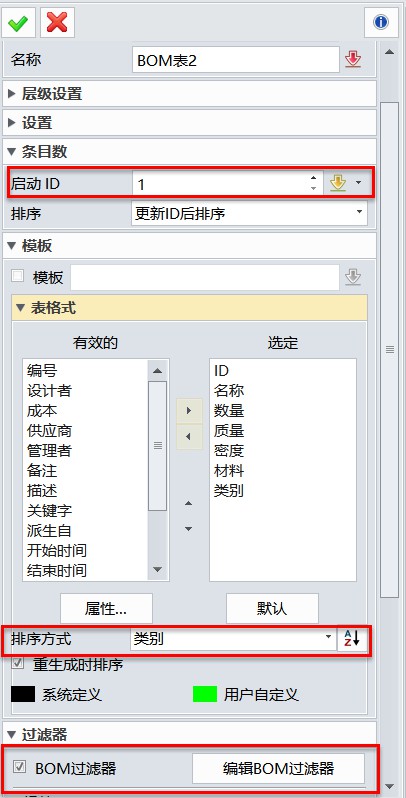

3、點擊“布局—BOM表”功能鍵,彈出圖3選項框,選擇主視圖,啟動ID為1,排序方式更改為類別;


圖 3

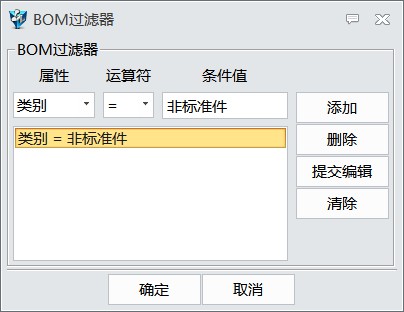

勾選BOM過濾器,點擊編輯BOM過濾器,彈出圖4對話框,添加條件值為“類別=非標準件”;


圖4

點擊確定,生成BOM表,如圖5所示;


圖5

4、點擊“標注—自動氣泡”功能鍵,彈出圖6選項框,點擊主視圖,排列方向選擇順時針,氣泡類型選擇下劃線;


圖 6

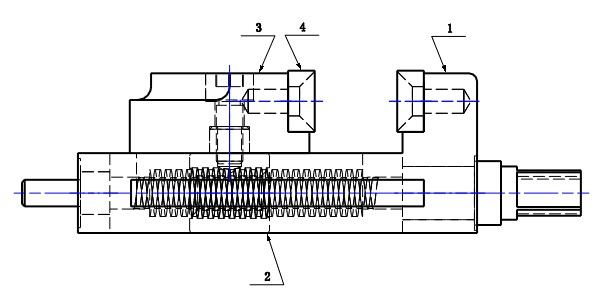

點擊確定,生成圖7所示圖紙;


圖7

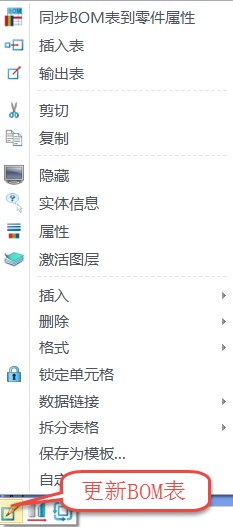

此時,BOM表中序號排列會會有變化。右鍵點擊BOM表,點擊圖8所示按鈕更新BOM表,此時會跳回圖3界面,排序方式選擇“更新ID后排序”,點擊確定,則BOM表序號即可恢復降序排列;


圖8

5、點擊CTRL+C,復制主視圖,生成副本主視圖1,隱藏主視圖,點擊“布局--編輯表—清除BOM氣泡”,隨后按步驟3操作,將啟動ID更改為5,BOM過濾器條件更改為“類別=標準件”,生成圖9所示BOM表;


圖 9

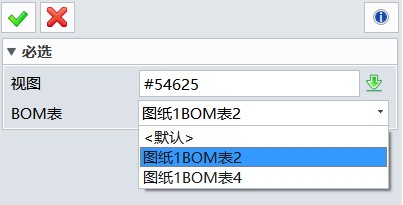

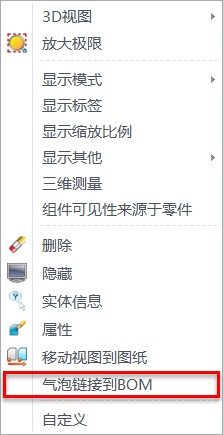

右鍵主視圖1,點擊“氣泡鏈接到BOM”,彈出圖11彈框,選擇新生成的BOM表;


圖10


圖11

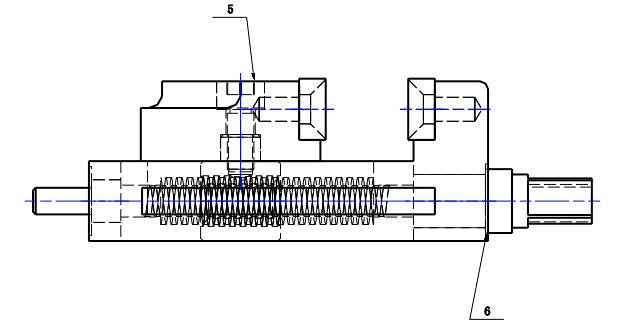

重復步驟4,偏移更改為20,生成圖12所示圖形;


圖12

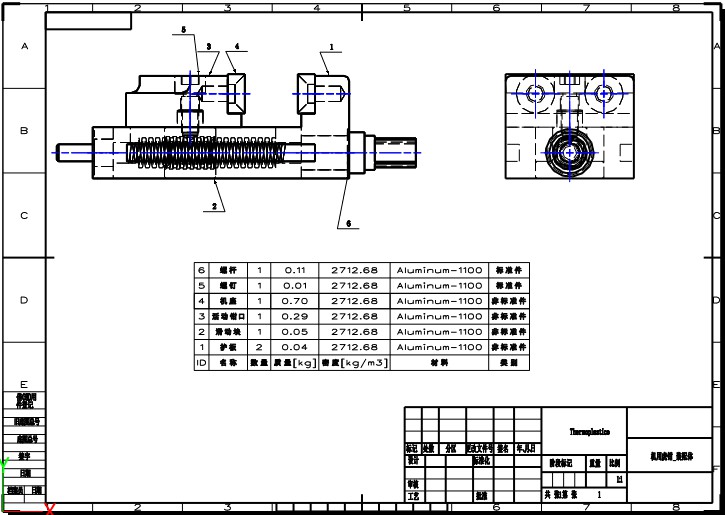

6、最后全部顯示主視圖和主視圖1,效果如圖13所示,實現了裝配圖零部件序號分類有序布局。


圖13

總結:這種方法在零部件數量較多的情況下,可以大大提高工程師的零部件序號標注效率,并且分門別類,清晰明了,值得推薦工程師使用。
