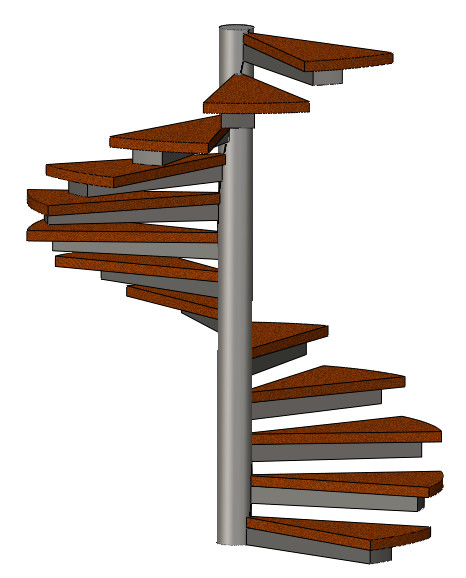

在生活中,我們經常會看到樓梯,對于它們的造型我們也習以為常。但在一些歐式建筑里,有一種我們不常見的樓梯樣式——旋轉樓梯,它相對來說更有美感,而想做出類似旋轉樓梯的優美造型,用中望3D"沿線陣列"就能輕松完成。

接下來,我們來學習如何輕松使用中望3D建模設計旋轉樓梯。


旋轉樓梯主要構件是中間的圓柱、支撐結構部件、踏板。

下面我們來開始繪制:

1.創建圓柱:先草繪一個直徑100的圓,如圖1。


圖1

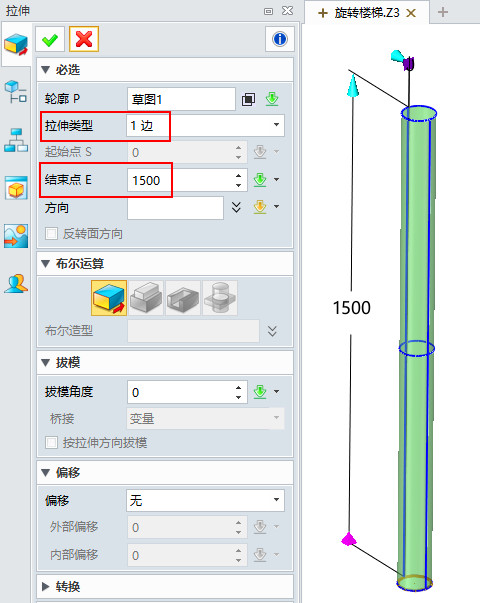

然后拉伸成高1500的圓柱,如圖2。


圖2

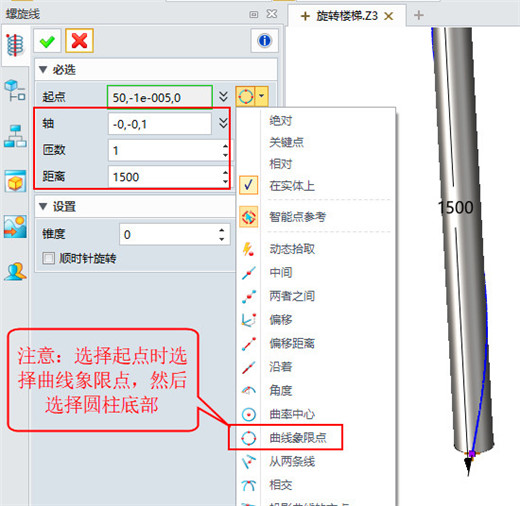

2.創建螺旋線:注意選擇起點時下拉箭頭選擇曲線象限點,具體見圖3。


圖3

3.創建支撐結構部件:先繪制如圖4的草圖,然后使用拉伸功能,拉伸成厚度為50的結構件。


圖4

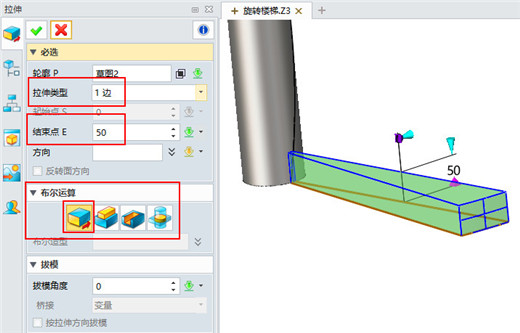

注意:拉伸厚度為50的結構件時,“布爾運算”選擇為“基體”,如圖5。


圖5

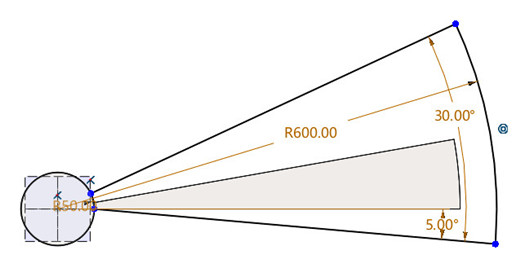

4.創建踏板:先創建踏板外形草圖,如圖6。


圖6

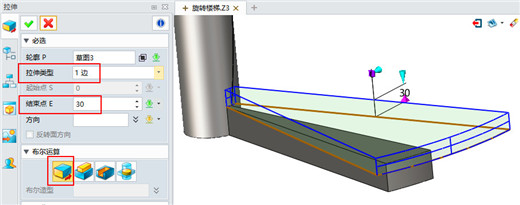

踏板厚度拉伸為30,如圖7。拉伸時,注意“布爾運算”選擇為“基體”。


圖7

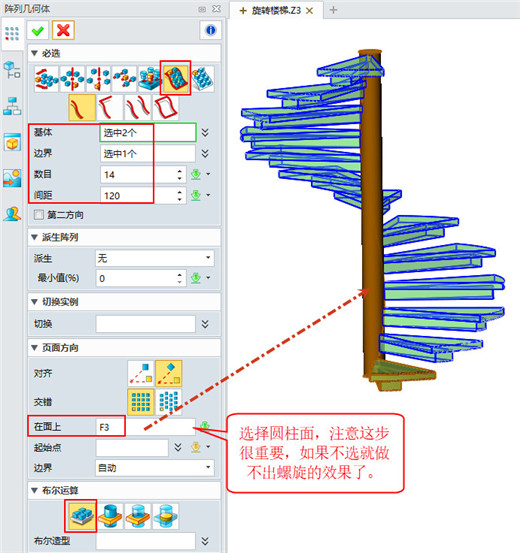

5.設置陣列結構件及踏板體參數,具體參數如圖8。


圖8

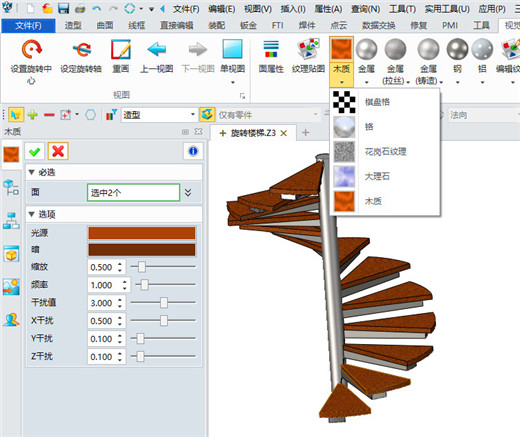

6.另外我們也可以給不同部件添加不同的材料屬性,如圖9。


圖9

到此我們就完成旋轉樓梯的繪制了。在中望3D里,我們只要使用陣列的在曲線上功能,就能創建如旋轉樓梯這樣的造型,靈活快捷。
