經過前面四節課的學習，男女鉆石對戒的主體設計以及鉆石裝配就完成了。接下來，我們還需完成對這款男女對戒最后的渲染。

在此節課中，我們主要通過對這款對戒的渲染過程來進一步學習中望3D的渲染功能。

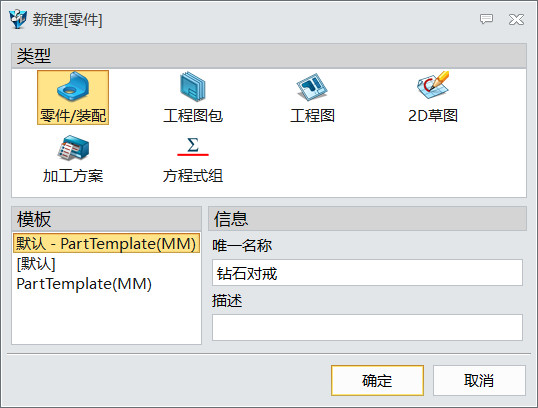

第一步，新建一個名稱為鉆石對戒的零件。

圖1 創建零件

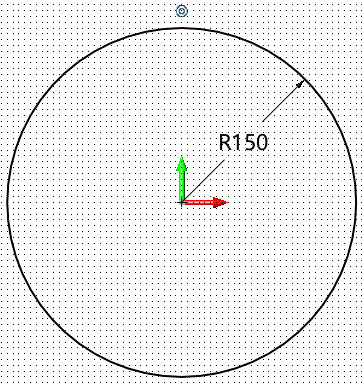

第二步，在XZ工作平面上繪制草圖，如圖2所示。

圖2 創建草圖

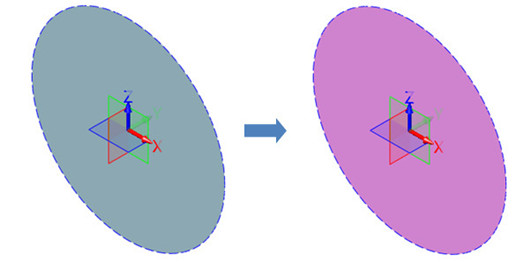

第三步，使用修剪平面對上步草圖進行曲面創建，反轉曲面方向，如圖3所示。

圖3 創建曲面

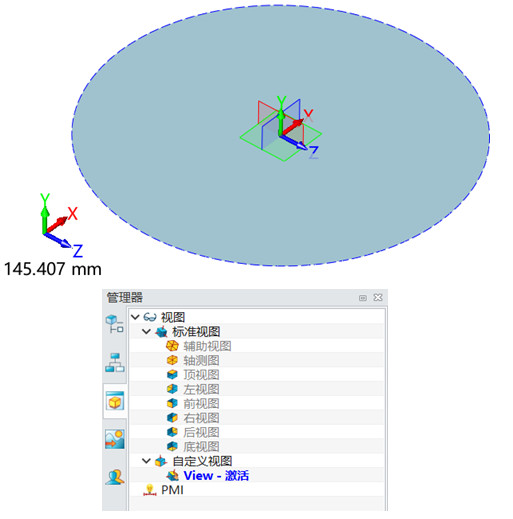

第四步，調整視圖到圖4所示角度，使得和渲染工具KeyShot的坐標系角度一致；并自定義這個角度的視圖，命名為View。

圖4 視圖角度調整

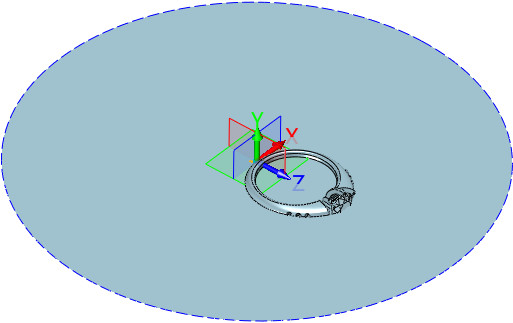

第五步，在裝配頁面插入女戒，放置在原點，如圖5所示。

圖5 插入女戒

第六步，移動坐標系在原點上，沿著X軸旋轉-45°，如圖6所示。

圖6 旋轉操作-1

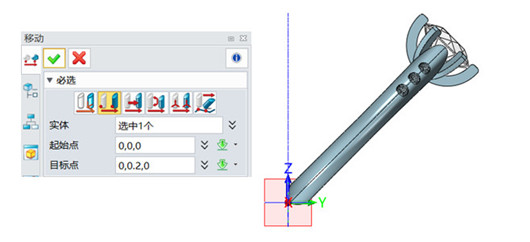

第七步，對女戒沿著Y軸移動0.2mm，移動完畢后女戒底部接近曲面位置，如圖7所示。

圖7 移動操作-2

第八步，在裝配頁面插入男戒，放置在原點，如圖8所示。

圖8 插入男戒

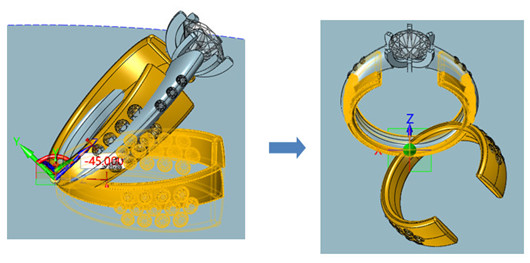

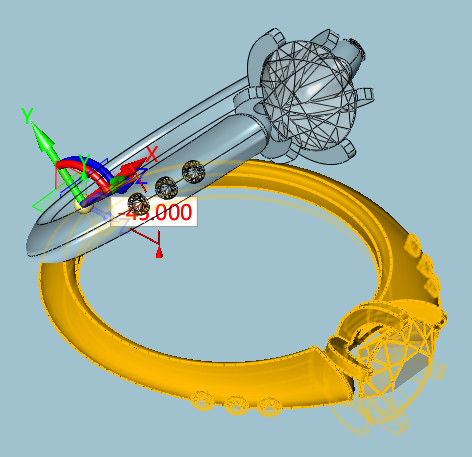

第九步，移動坐標系在原點上，男戒沿著X軸旋轉-45°；再沿Y軸旋轉225度，如圖9所示。

圖9旋轉操作-2

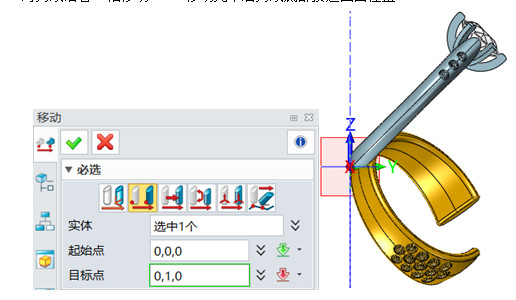

第十步，對男戒沿著Y軸移動1mm移動完畢后男戒底部接近曲面位置， 如圖10所示。

圖10移動操作-2

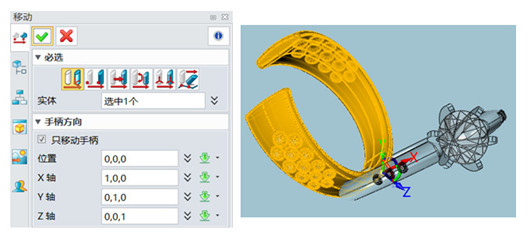

第十一步，拾取男戒，首先根據圖11左圖參數移動手柄, 手柄如圖11右圖所示。

圖11 參數設置

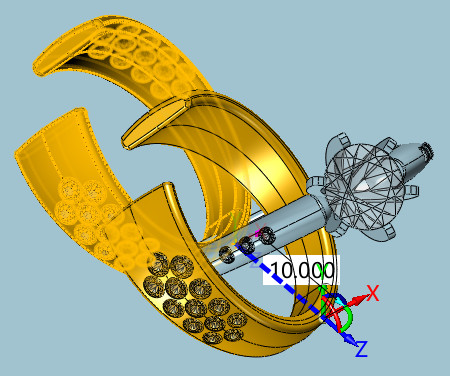

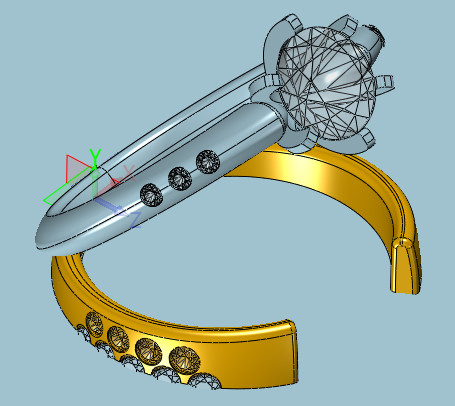

第十二步，沿著手柄的Z軸移動10mm，如圖12所示。

圖12移動操作-3

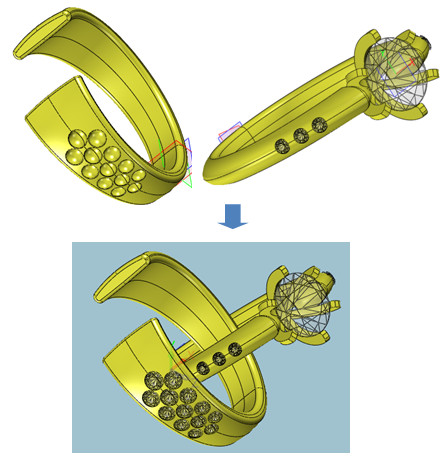

第十三步，編輯男戒、女戒，分別設置面屬性為金色參數R254 G254 B65；R254 G254 B65。

圖13 顏色設置

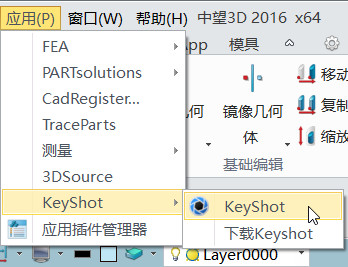

第十四步，啟動KeyShot如圖14所示。

圖14 啟用KeyShot

第十五步，在環境下拉菜單下勾上地面陰影和地面反射。

圖15 地面環境

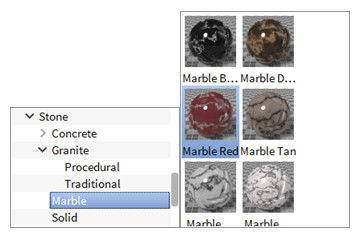

第十六步，在材質庫里找到大理石材質，Stone?Marble；找到紅色大理石材質文件Marble Red，如圖16所示。

圖16 材質設置-1

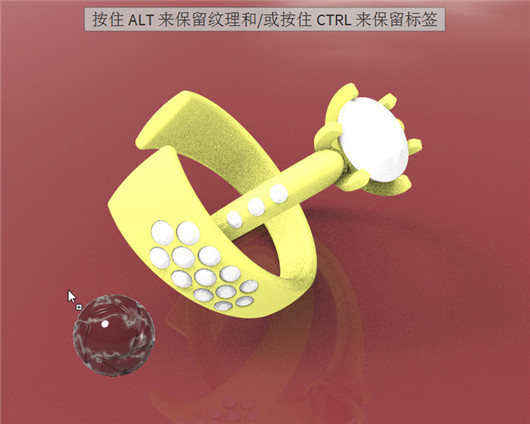

第十七步，地面曲面被賦予紅色大理石材質，得圖17。

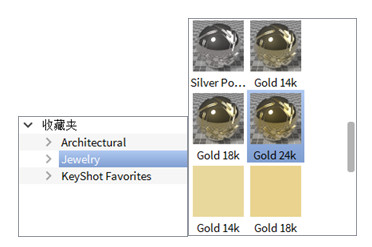

第十八步，在材質庫里找到大理石材質，收藏夾?Jewelry；找到24K金材質文件Gold 24K，如圖18所示。

圖18 材質設置-2

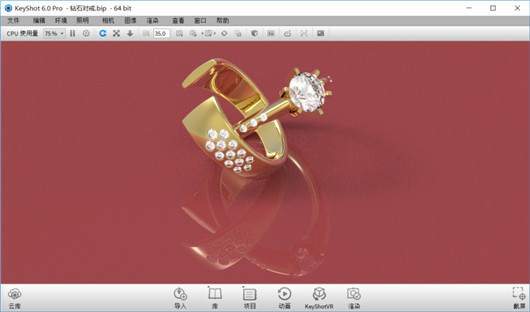

第十九步，戒指被賦予金材質，得圖19。

圖19 戒指效果

第二十步，在材質庫里找到大理石材質，收藏夾?Jewelry；找到鉆石材質文件Gem StoneDiamond，如圖20所示。

圖20 材質設置-3

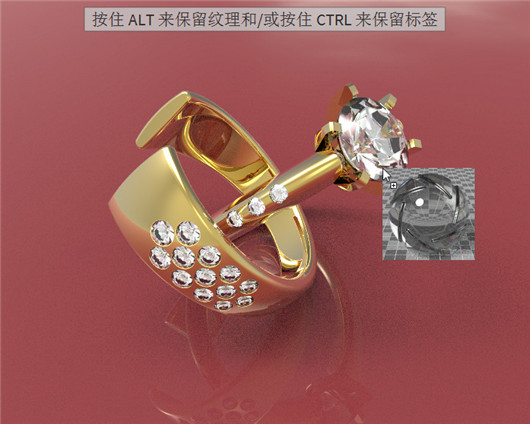

第二十一步，鉆石被賦予鉆石材質，得圖21。

圖21 鉆石效果

第二十二步，設置照明，如圖22所示。

圖22 設置照明

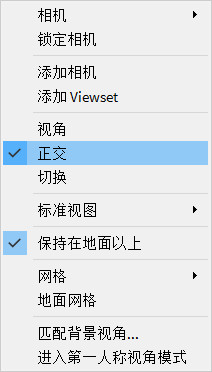

第二十三步，設置相機，如圖23所示。

圖23 設置相機

第二十四步，關閉左右兩側的庫和項目，如圖24所示。

圖24 關閉工具欄

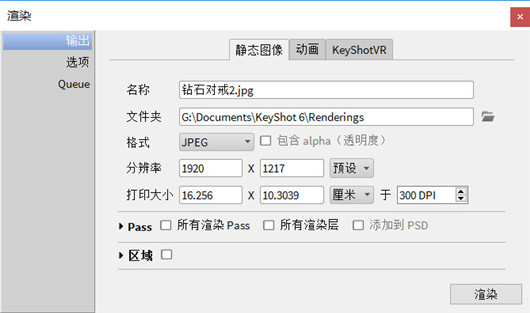

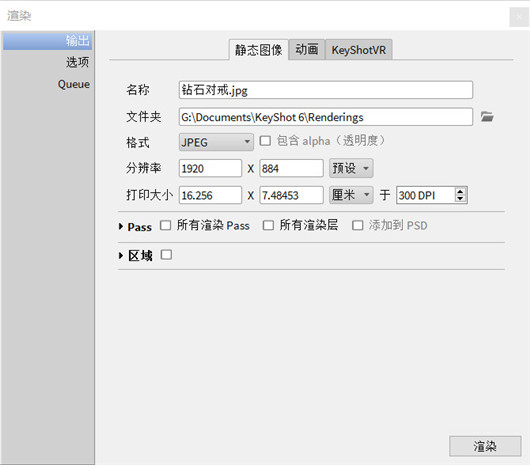

第二十五步，進行靜態圖像設置，如圖25所示。

圖25 靜態圖像設置-1

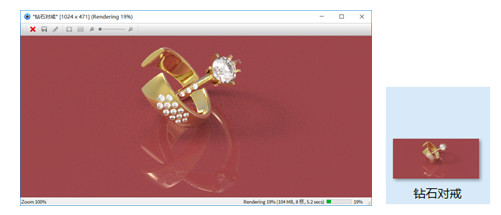

第二十六步，設置完畢后進行渲染；并在在渲染目錄下生成渲染圖片，如圖26所示。

圖26 渲染

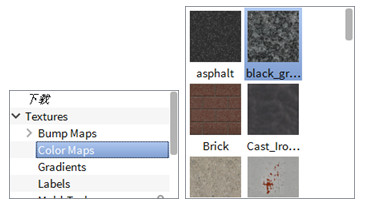

第二十七步，在材質庫里找到大理石材質，紋路?Color Maps；找到花崗巖材質文件，如圖27所示。

圖27材質設置-4

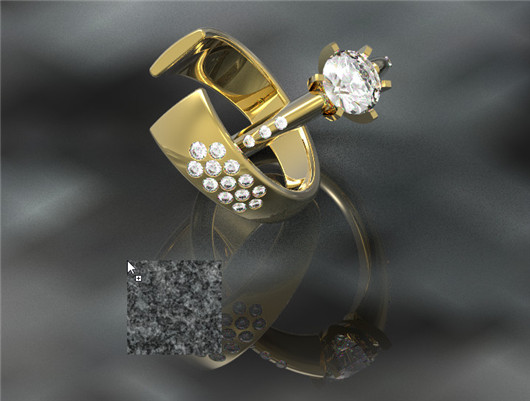

第二十八步，地面曲面被賦予花崗巖材質，如圖28所示。

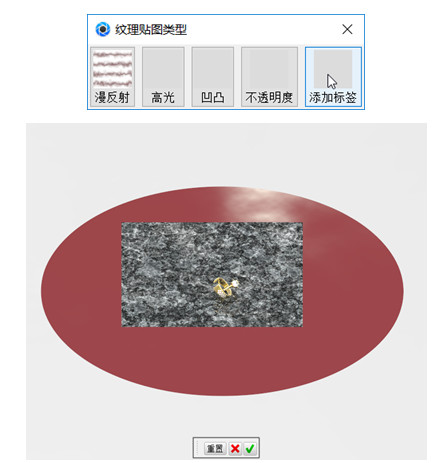

第二十九步，添加標簽，打勾確認，如圖29所示。

圖29 添加標簽

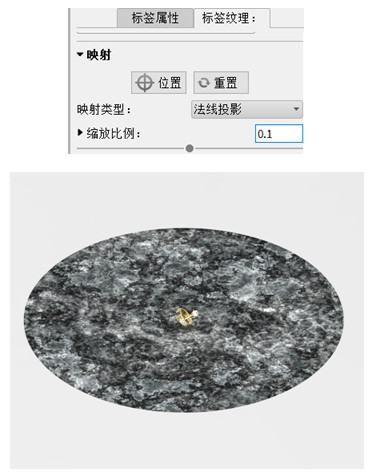

第三十步，調整縮放比例，調整地面紋理縮放比例后，如圖30所示。

圖30 調整比例

第三十一步，調整好視角后，進行靜態圖像設置，如圖31所示。

圖31 靜態圖像設置-2

第三十二步，渲染好后打開生成的文件，如圖32所示。

圖32 渲染完成

到此，此款男女鉆石對戒的最后一節課程——對戒渲染就完成了。通過這五節課程，希望可以更好地幫助大家了解、掌握中望3D中建模、裝配以及渲染方面的功能技巧，設計出更多更出色的作品。
