一般情況下，設計師使用三維CAD進行裝配工作的過程中，子裝配作為一個完整的剛體插入到總裝配中，子裝配中組件之間是完全固定的。此時，設計師只有進入到子裝配的層級中才能對子裝配中的零件進行位置調整，這在一定程度上復雜化操作過程，降低了設計效率。

最新的中望3D2019具備的“柔性裝配”功能，可以實現子裝配從“剛性”到“柔性”的轉換，設計師在基于總裝配的空間環境中，能夠直接對子裝配中的零件進行位置調整，實現子裝配中具有自由度的組件在總裝配中的運動軌跡可見的目的。

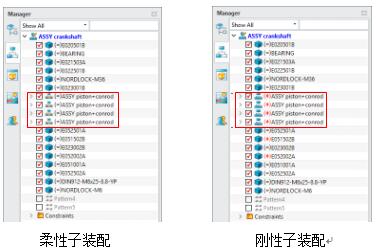

在中望3D 2019中，設計師可以根據實際裝配需求將子裝配切換為柔性裝配，自由調整子裝配的組件位置，讓具有自由度的組件在總裝配上實現相互變動。不僅如此，子裝配的柔性和剛性設置圖標特點明顯，便于設計師快速操作，實現不同性質之間的可逆轉換。

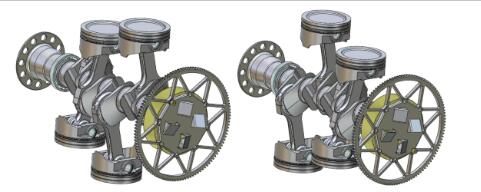

以曲軸裝配為例。在曲軸裝配里，活塞連桿結構作為一個子裝配，需要插入到總裝配中。在曲軸位置變化的過程中，設計師往往要求不同位置的活塞連桿結構的連桿零件有不同的旋轉角度。此時，如果活塞連桿結構是剛性，連桿運動是無法實現的。而運用中望3D 2019的“柔性裝配”功能，設計師可以把子裝配設置為柔性裝配，進而對連桿零件進行調整。通過簡單的操作，就可輕松讓連桿運動起來。

基于柔性裝配的靈活性和簡易性，其在實際設計工作中的需求度日益提高。中望3D 2019的柔性裝配功能，將在一定程度上簡化設計師的裝配操作步驟，提高工作效率。
