首先為大家介紹一下形位公差的定義。

　　形位公差：加工后的零件不僅有尺寸誤差，構成零件幾何特征的點、線、面的實際形狀或相互位置與理想幾何體規定的形狀和相互位置還不可避免地存在差異，這種形狀上的差異就是形狀誤差，而相互位置的差異就是位置誤差，統稱為形位誤差(tolerance of form and position)。包括形狀公差和位置公差。

　　任何零件都是由點、線、面構成的，這些點、線、面稱為要素。機械加工后零件的實際要素相對于理想要素總有誤差，包括形狀誤差和位置誤差。這類誤差影響機械產品的功能，設計時應規定相應的公差并按規定的標準符號標注在圖樣上。

　　形狀公差是指單一實際要素的形狀所允許的變動全量。

　　形狀公差用形狀公差帶表達。形狀公差帶包括公差帶形狀、方向、位置和大小等四要素。 形狀公差項目有：直線度、平面度、圓度、圓柱度、線輪廓度、面輪廓度等6項。

　　位置公差是指關聯實際要素的位置對基準所允許的變動全量。

　　打開中望3D后，創建一個零件，此時，根據自己的需要，繪制好所需要的零件或者焊接件。繪制結束后，單擊鼠標右鍵，出現如圖一所示的選項，選擇"二維工程圖"，進入中望3D的工程圖繪制環境。根據所需要的視圖來繪制當前零件的二維圖。在此環境下，我們接下來講一下形位公差的插入。

　　形位公差的插入方法是：在中望3D工程圖繪制環境下的下拉菜單中，找到"插入"菜單欄下面的"標注"，再在這個"標注"下找到"公差集合"，這里面，包含了形位公差符號，基準符號，基準點符號，基準目標區域符號四個選項。如圖二所示。

　?。ɑ蛘咴?#39;標注'功能選項卡下，找到'形位公差'圖標 ，單擊它即可進入形位公差功能）。

　　此時，我們選擇所需要的"形位公差符號"，它會彈出如圖三所示的對話框，在默認的情況下，在該對話框中，特殊符號是顯示在編輯框的下面，可以根據我們所需要的形位公差符號，用鼠標直接在下方選擇它的特殊符號選項就行。

　　如圖四所示的公差，在中望3D里面編輯時只需要在圖三的編輯器里面進行編輯，其中把鼠標放在文本框的，分別在下面特殊符號中選擇  -  -  -  -（輸入數字<1.5>）-  -  -  -  。（編輯器里面顯示的文本內容是：[Box][VxX]q[VxX]x[VxX]c1.5[VxX]t[VxX]x[VxX]c[VxX]v）！

　　對于這些特殊符號，在你選擇的時候，你只要把鼠標放在這個圖標的上面，它就會自動根據你所選擇的圖標對象來提示你，這是個什么樣的功能圖標，或者是什么項目圖標，此時，你只要選擇所需要的功能或者項目圖標，它就會自動在編輯器內顯示文本代碼。

　　同時，在圖三這個對話框中，會看到有三個下拉的菜單選項，在圖三這個"文件"下拉菜單中，有'載入'和'保存'兩個功能，當你編輯好所需要的常用形位公差時，你可以選擇保存功能，此時保存成TXT文本文件，下次需要時，直接用載入功能把它調用過來就OK了；在圖三這個"編輯"下拉菜單中，可以很方便的對編輯框中的內容進行剪切，粘貼，復制和清除功能；對于圖三這個"選項"下拉菜單中，可以選擇是否需要顯示'特殊符號'以及'字體格式'的選項內容。

　　在完成對話框設置后，再來設置形位公差位置的選擇，以及它其它的一些屬性設置如圖五所示。在此可以對箭頭、引線的顏色、混合以及文本來進行設置。

　　根據設置所需要的形位公差和格式后，單擊確定即可完成形位公差的插入。

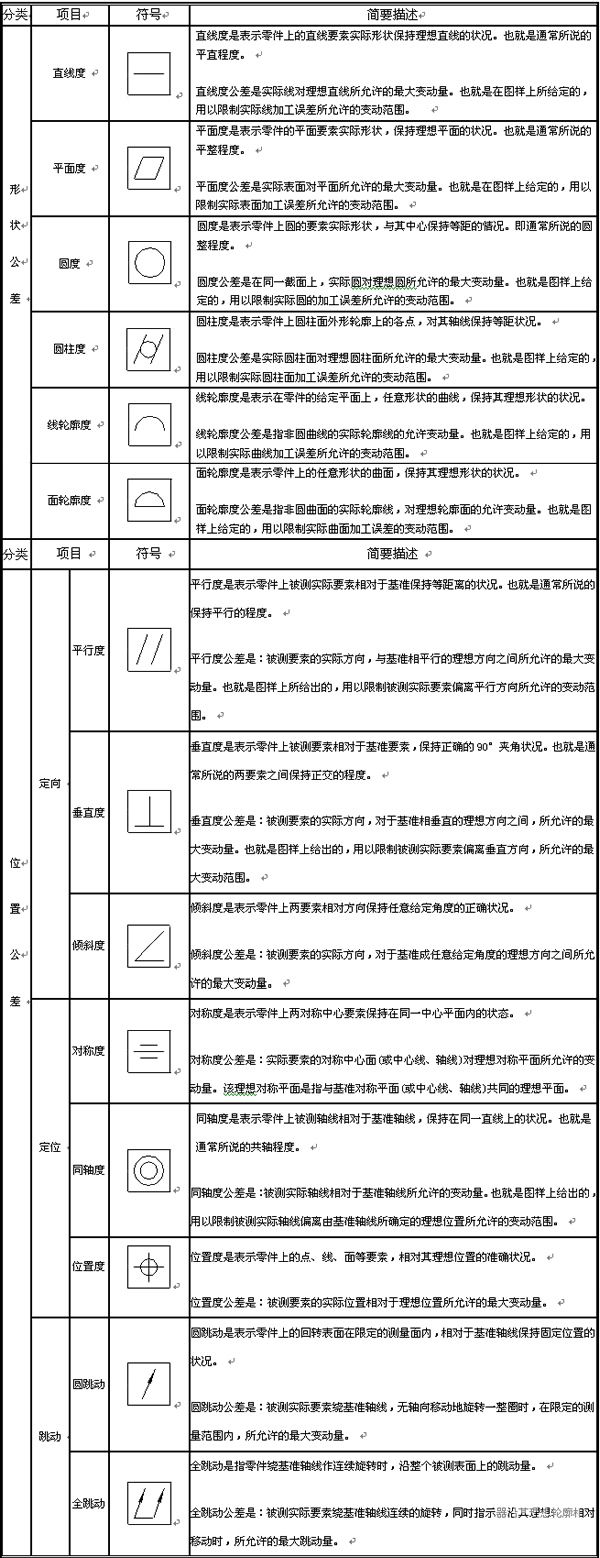

附：零件的形位公差圖標及其描述：
