之前與大家享了使用中望3D對全國三維CAD大賽賽題零件的造型方法,這一篇我們來介紹下如何使用中望3D軟件求體積、重心和參數計算。當然我的方法肯定不是唯一的方法,大家可以嘗試用中望3D這款三維CAD軟件試一試,也可以用其他的三維CAD軟件來求解。希望高手們多多切磋交流。

       題目:

       7、參照下圖構建立體模型,為便于描述其中的形態關系,用三種顏色表示。其中綠色部分是壁厚為2的等壁厚形體。請問:
       1、模型的體積是多少?
       2、假設模型按照前視圖形態放置在水平平臺上(即綠色區域的底部接觸平臺)。如果保障整個模型不傾倒,即整個模型的重心坐標在底面的投影落在綠色部分范圍之內,紅色尺寸所能達到的最大值是多少?



中望3D挑戰全國三維CAD大賽之解題步驟

中望3D挑戰全國三維CAD大賽之解題步驟

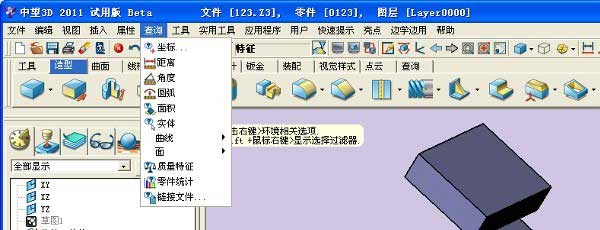

       打開上一步繪制的實體文件,選擇【查詢】-【質量特性】如圖1所示。

中望3D挑戰全國三維CAD大賽之解題步驟
圖1

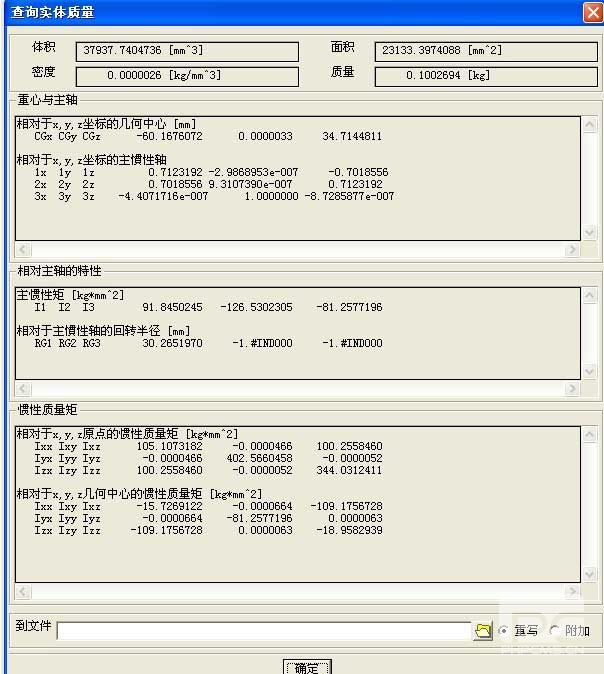

       選擇實體,單擊確定,彈出如圖2所示對話框。查得實體體積為37937.7,與答案數值相差小于1%。實體繪制正確。題目1完成。

中望3D挑戰全國三維CAD大賽之解題步驟
圖2

       根據圖2查得,當前零件重心坐標為中望3D挑戰全國三維CAD大賽之解題步驟 ,根據圖1-1得知坐標系原點到綠色部分最左端的距離為63。所以,只要重心落在X-63以內,零件均不會傾倒。

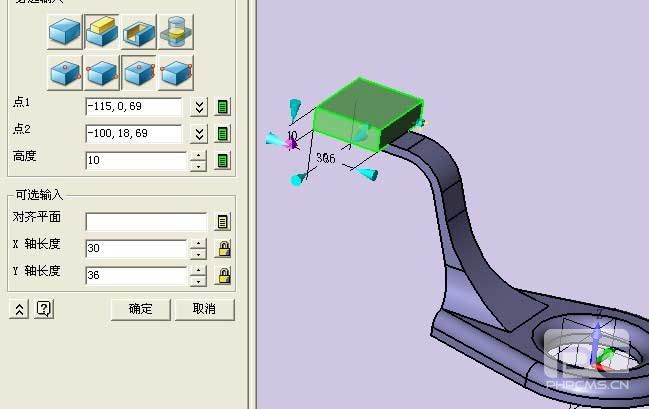

       在管理器上選擇六面體功能單擊右鍵選擇【重定義】命令,重新編輯六面體。如圖3所示

中望3D挑戰全國三維CAD大賽之解題步驟
圖3

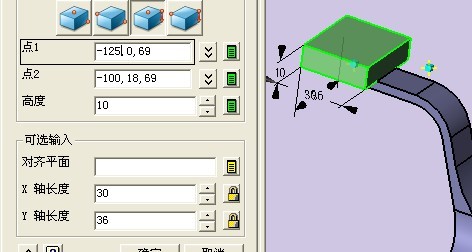

       減小點1 的X軸數值,輸入-125,如圖4所示。

中望3D挑戰全國三維CAD大賽之解題步驟
圖4

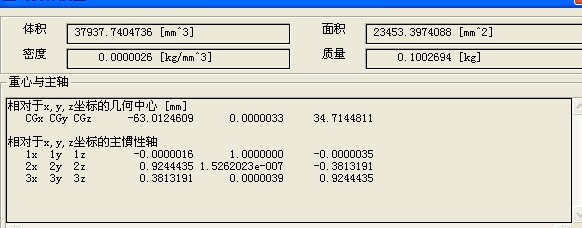

       再次計算重心,測得重心坐標已經在綠色部分外,但已經相差不大。

中望3D挑戰全國三維CAD大賽之解題步驟
圖5

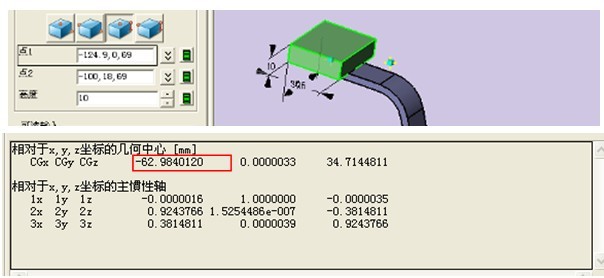

       依此方法繼續調整六面體點1的X坐標,精確到一位小數。最后得出X-124.9為最優尺寸。如圖6所示。

中望3D挑戰全國三維CAD大賽之解題步驟
圖6

       使用【查詢】-【距離】,在屏幕上單擊鼠標右鍵,選擇特征點,選擇如圖7所示兩點,觀察X方向距離為109.9,答案計算正確。題目2完成。

中望3D挑戰全國三維CAD大賽之解題步驟
圖7

       作為一款國產的三維CAD軟件,中望3D軟件還是非常不錯的,高端軟件能實現的功能,他一個也不少,而且很多建模思路都是和我們中國人的想法很接近,學習起來也非常容易。我個人就沒有特別去學,中望軟件拿來就非常上手,稍稍研究了些時日,越來越喜歡了。
