二維CAD軟件存在了這么多年,大部分圖紙都是以DWG格式保存的。在使用ZWCAD2011軟件時,我們怎么樣保證圖紙的相互兼容?對此,我們先了解一些基礎知識,以幫助我們順利的使用ZWCAD2011。

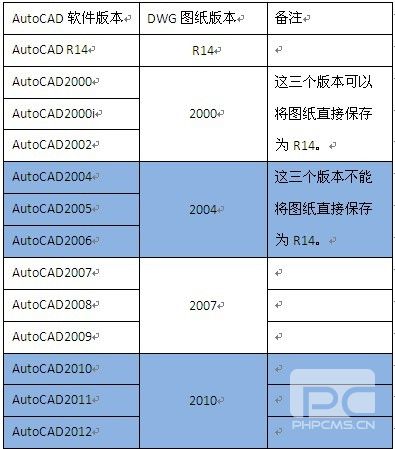

小知識:在AutoCAD環鏡中,我們會碰到不同版本的軟件,如AutoCAD 2000,2002,2004,2005等,還會碰到不同的DWG圖紙版本,如DWG2000圖形,DWG2004圖形,DWG2007圖形,DWG2010圖形。這中間存在一個什么樣的關系呢?我們可以通過下表來描述。
如上所述,從AutoCAD2000開始,每三個軟件版本,共享一個DWG圖紙版本。
低版本軟件打不開高版本軟件所生成的DWG文件,這個說法正確,但不是很嚴謹。我們可以用ACAD2007去打開ACAD2009的圖紙,為什么呢?因為在文件保存格式(DWG圖紙版本)上,并沒有發生變化。
因此,在上手ZWCAD2011之前,我們需要了解,我們的同事,合作伙伴,最常用的DWG格式是哪種?然后在ZWCAD2011中,作如下圖所示的設置,以保證圖紙的相互兼容。
備注:ZWCAD2011的默認保存格式為DWG2010,如果我們不在這里進行這個設置,那么用ZWCAD2011編輯過的圖紙,用AutoCAD2009及以下的軟件,都無法打開,因為AutoCAD2009只能打開DWG2007及以下版本的圖紙。
