模具是工業生產的基礎工藝裝備，被稱為“工業之母”。據統計有75%的粗加工工業產品零件、50%的精加工零件由模具成型。人們?nèi)粘Ｉ钪惺褂玫降脑S多物品都是由模具制造完成的。包括塑料盆、塑料桶、手機、相機、電視機等產品的外殼在內的一切塑料產品。由此可見，模具應用不可謂不廣，其市場不可謂不大。下面從中望3D2012的圖形標準和常用工法兩方面來展開說明。

       中望3D2012圖形標準

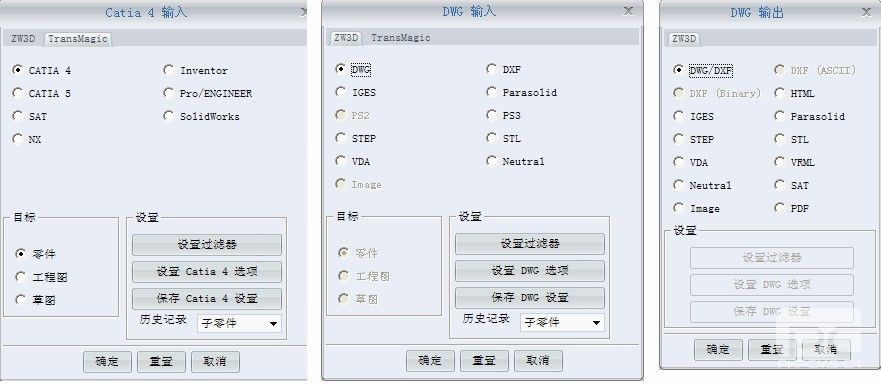

       作為一款高性價比的CAD/CAM軟件，中望3D2012支持幾乎所有當前業界的標準數據信息格式，這些接口包括： IGES、VDA、DXF、STL、Step、RD-PTC、中性格式文件、UG/ParaSolid、SAT、CATIA 和DWG等，同時也提供了支持Catia 最新版本V5 系列格式。中望3D2012獨特的Overdrive混合建模技術，具有線框造型、曲面造型和參數化實體造型手段。曲面和線框造型工具是基于一些高級的算法，這些算法不僅能生成完整的幾何實體，而且能對其靈活的控制和修改。基于參數化，變量化和特征化的實體造型意味著自由和直觀的設計。可以非常靈活地定義和修改參數和約束。不受模型生成秩序的限制。草圖工具利用智能的導引技術來控制約束。簡捷的交互意味著高效的設計和優化。（圖一）

（圖一）

       中望3D2012常用工法

       中望3D2012提供從2.5到5軸復雜曲面多軸聯動加工的編程功能，豐富的加工策略應對不同的幾何特征。如螺旋切削、輪廓切削、螺旋粗加工（即環繞等高）、二維光滑流線切削（即二次加工）、等高線切削、三維偏移切削、五軸聯動等。（圖二）

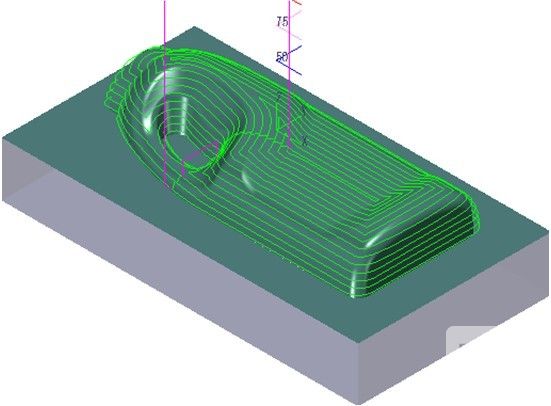

       螺旋粗加工，刀具在接近這兩個區域的時候分別以直線和曲線運動，采用這個加工策略，能快速去除毛坯，是為粗加工典型。（圖三）

       等高線切削為開放區域提供層降往復切削和封閉區域?qū)咏淡h(huán)繞切削兩種不同的加工策略。（圖四）

（圖四）

       三維偏移切削中，刀具沿著工件表面做XYZ三個方向同等間距的加工策略，在保證產品表面質量的同時，有均衡了刀具的受力，延長了刀具使用壽命。（圖五）

（圖五）

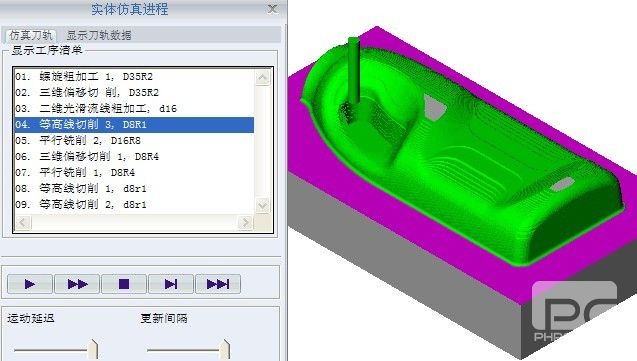

       中望3D2012獨特的實體仿真技術可支持包括車削在內的2.5~5軸的模擬，從而確保了加工的安全。（圖六）

（圖六）

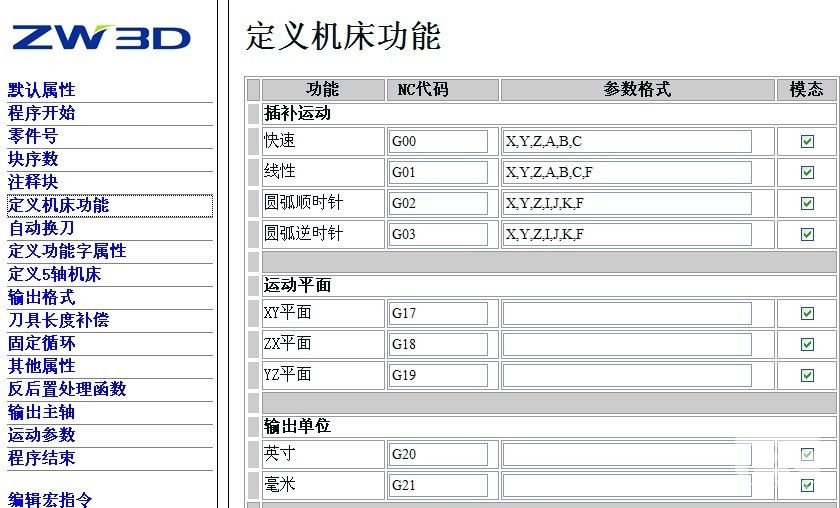

       中望3D2012開放后置處理器功能，不僅支持Faunc\Siemens等支持ISO標準的GM代碼，同時也支持Heidenhain等支持APT語言幾何代碼。對于有特定代碼要求的機床及其系統，中望3D2012的后置處理器，均可以自由設定。

       作為一款高性價比的CAD/CAM一體化軟件，中望3D2012的功能當然不止上述所說的，造型、裝配、加工、逆向工廠、鈑金等功能模塊中望3D也一應俱全，并具有兼容性強，易學易用等特點。相信中望3D2012定能幫助CAD/CAM用戶輕松完成從概念到產品的設計，享受暢快的CAD/CAM設計之旅！
