齒輪，顧名思義，就是輪緣上有齒能連續嚙合傳遞運動和動力的機械元件。齒輪是能互相嚙合的有齒的機械零件，齒輪在傳動中的應用很早就出現了。19世紀末，展成切齒法的原理及利用此原理切齒的專用機床與刀具的相繼出現，隨著生產的發展，齒輪運轉的平穩性受到重視。

       它的結構一般有輪齒、齒槽、端面、法面、齒頂圓、齒根圓、基圓、分度圓。

       輪齒：簡稱齒，是齒輪上 每一個用于嚙合的凸起部分，這些凸起部分一般呈輻射狀排列，配對齒輪上的輪齒互相接觸，可使齒輪持續嚙合運轉；

       齒槽：是齒輪上兩相鄰輪齒之間的空間；端面是圓柱齒輪或圓柱蝸桿上 ，垂直于齒輪或蝸桿軸線的平面

       法面：指的是垂直于輪齒齒線的平面

       齒頂圓：是指齒頂端所在的圓

       齒根圓：是指槽底所在的圓

       基圓：形成漸開線的發生線作純滾動的圓

       分度圓：是在端面內計算齒輪幾何尺寸的基準圓。

       前面簡單的介紹了齒輪的一些定義和它的一些結構分類，以及它分類名詞的解釋，接下來我們來看如何在中望機械CAD軟件中來設計我們所需要的齒輪零件。

       操作步驟如下：

       打開中望機械CAD軟件之后，輸入命令GEAR或者點擊菜單在機械制圖下選擇‘齒輪設計’，調出齒輪設計對話框 ，如下圖（圖一）所示：

圖一

       調出如圖一所示的對話框后，此時，我們就可以根據我們所需要的齒輪類型來選擇不同類型的齒輪繪制方法。

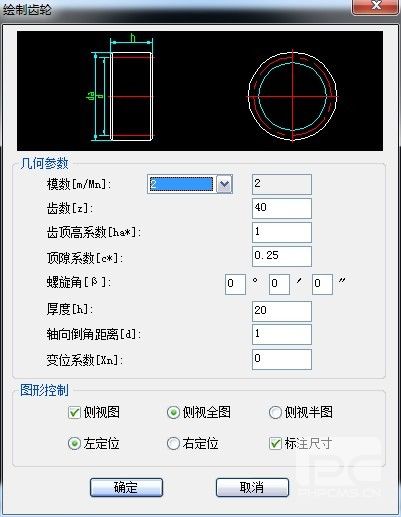

       譬如我們點擊左上角的第一個，它會彈出如圖二所示的對話框，其中就包括了齒輪的簡單預覽圖、幾何參數的輸入?yún)^(qū)域以及圖形控制。

圖二

       同時，在繪制時，我們希望它繪制結束后，直接帶有尺寸，這時我們只需要在“標注尺寸”的小方框內打上勾就可以，在這里面，我們只需要根據我們所需要的一些幾何參數，選擇圖形控制方法（圖形控制主要包括了左定位或者右定位，以及視圖的選擇），點擊下方的確定就可以來繪制我們所需要的齒輪零件。

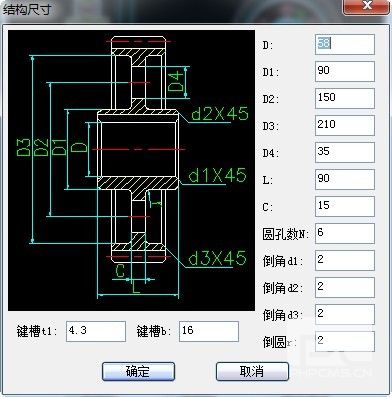

       因?yàn)槲覀儎倓傔x擇的第一個齒輪是一個比較簡單的齒輪零件，所以我們看到的幾何參數就是這些，但如圖三所示的齒輪零件，它的幾何參數和結構相對來講，要復雜得多，所以我們?cè)谳斎隚EAR命令后，選擇第三排的第一個，點擊進去，此時，我們就可以在幾何參數下面發現，多了一個按紐“結構尺寸”，點擊此按紐，我們就可以對它的結構尺寸來進行參數設計（只需要根據我們的目標結構相對應的數據輸入到文本框內即可），如圖四所示。

圖三

圖四

       在圖四中，我們把它的結構尺寸直接用手輸入到相以應的文本框內，然后再根據它的幾何參數和控制方法，來得到我們所需要如圖三所示的齒輪件。這里，我們只是簡單的講了兩種，我們從圖一也可以看出，目前在中望機械CAD軟件里供我們選擇的齒輪設計一共有六個，我們只需要根據自己所需要的樣式來選擇我對應的齒輪零件，從而根據參數、結構數據來完成我們所需要的工作，其實中望機械CAD軟件還有很多實用功能，能方便CAD設計師提高工作效率，有興趣的朋友可以試用一下。
