同時，用戶也可以利用中望3D獨有的“邊學邊用”功能，根據這個吹風機教程制作簡易的公司內部培訓資料，方便內部工程師的學習交流！ 接下來就跟大家介紹一下吹風機三維CAD建模的思路吧！

       一、繪制主體

       1、新建一個多對象文件，命名為“吹風機”。創建一個新對象，命名為“主體”。在YZ平面上創建草圖1，繪制如圖1所示的圖形，注意右側的圓弧部分要和垂直的輔助線相切，否則在后面的抽殼步驟無法成功；退出草圖，點擊旋轉功能，按照?qǐng)D2所示進行旋轉，角度為0~360度。

       2 、創建XY基準面，偏移為-260，如圖3，在此基準面上插入草圖2，繪制如圖4所示的橢圓；再次創建XY基準面，偏移-160，并在此基準面上建立草圖3，繪制圖5所示橢圓；在XY面建立草圖4，繪制圖6所示橢圓；在YZ面建立草圖5，點擊“通過點繪制曲線”，按照?qǐng)D7所示進行連接，此處的曲線可以根據需要的造型進行連接。

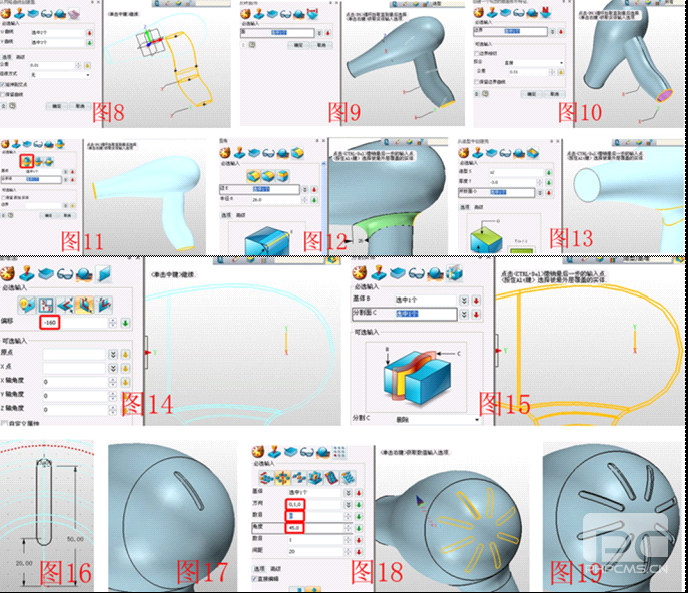

       3、點擊插入曲線列表，將圖7中的兩條曲線分別命名為曲線列表1、2，點擊曲面——U/V曲面，U線選擇曲線1、曲線2，V線選擇草圖2、3、4，此時形成的曲面是反向的，點擊翻轉曲面將曲面翻轉，如圖9；點擊N邊形面將曲面兩端封閉，如圖10；點擊組合—加運算，將圖11所示的兩部分組合，對連接處做圓角處理，如圖12，點擊抽殼，開放面為圖13所示的圓面，其他參數如圖。

       4、創建XZ基準面，偏移-160，如圖14，點擊造型—分割，基體為主體造型，分割面為基準面，如圖15，在XZ面建立草圖5，繪制圖16所示的圖形，退出草圖點擊拉伸—減運算，拉伸草圖5，效果如圖17，將屬性過濾器置為特征，點擊陣列—圓形，基體為拉伸后減去的部分，方向?yàn)閅軸，數目為8，角度為45，如圖18，效果如圖19。

       5、XZ面插圖草圖6，繪制圖20所示的圖形，并用拉伸—減運算拉伸此草圖，如圖21，再對拉伸后的邊緣做圓角處理，如圖22，此時主體部分完成，退出零件編輯，返回到多對象文件界面。

       二、繪制按鈕

       1、創建新對象，類型為 零件/裝配，命名為“裝配”。在繪圖區單擊右鍵，選擇“插入組件”，選擇已完成的“主體”，位置為（0,0,0），確定。再次在繪圖區單擊右鍵，選擇“插入組件”，在文本框輸入“按鈕”，新建一個零件，插入位置為（0,0,0）。在管理器中選擇“按鈕”組件，在彈出菜單中選擇“編輯零件”，進入零件編輯模式。

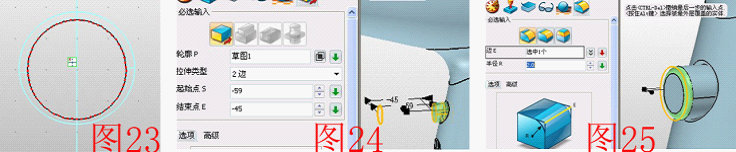

       2、在XZ面插入草圖7，以主體手柄上的圓孔為參考曲線，繪制圓，如圖23，拉伸此草圖，參數如圖24，并進行圓角處理，如圖25。

       3、 在XZ面插入草圖8，繪制圖26所示的槽，建立XZ基準面，偏移-25，在此基準面上建立草圖9，繪制如圖27所示的槽，在YZ面建立草圖10，將兩個槽形圖用兩段弧線連接，如圖28，退出草圖，插入曲線列表，將草圖10的兩段弧線命名為曲線列表3、4。點擊U/V曲面，U線選擇草圖8、9，V線選擇曲線列表3、4，如圖29，曲面兩段用N邊形面修補，如圖30

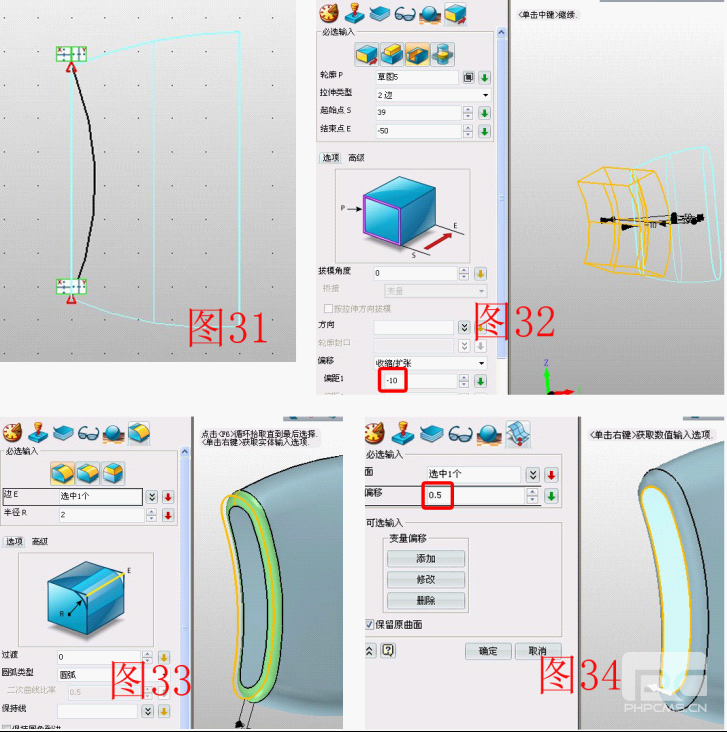

       4、在YZ面插圖草圖11，將圖31所示的兩段用弧線連接，用拉伸—減運算拉伸草圖11，偏移-10，參數如圖32，將圖33所示的邊做圓角處理，點擊面偏移，將圖34所示的高亮面偏移0.5，并將其先隱藏。

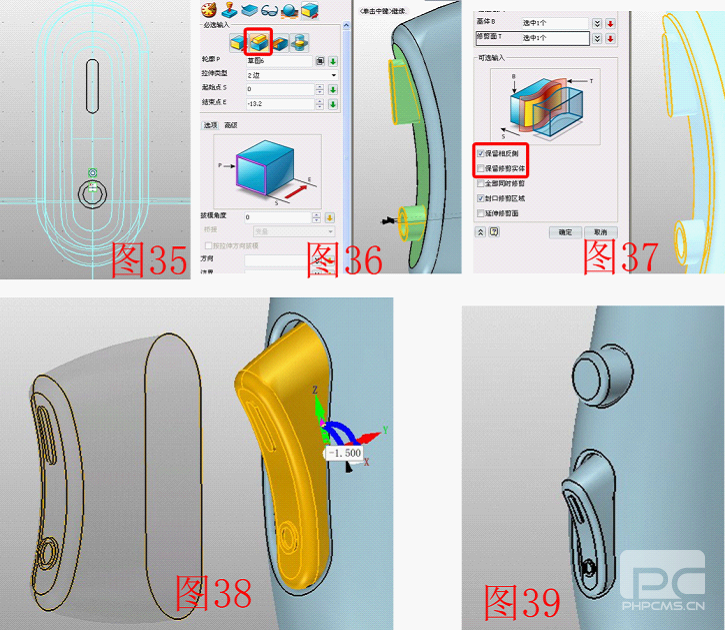

       5、 在XZ面插圖草圖12，繪制圖35所示的圖形，并用拉伸—加運算拉伸草圖12，如圖36。將隱藏的偏移面顯示出來，點擊修剪，基體為拉伸后的造型。修剪面為偏移面，注意參數的選擇，如圖37。點擊移動—動態移動，將按鈕的造型移動到適合的位置，調整適當?shù)慕嵌?，如圖38，效果圖如圖39。

       三、繪制吹風機的電線

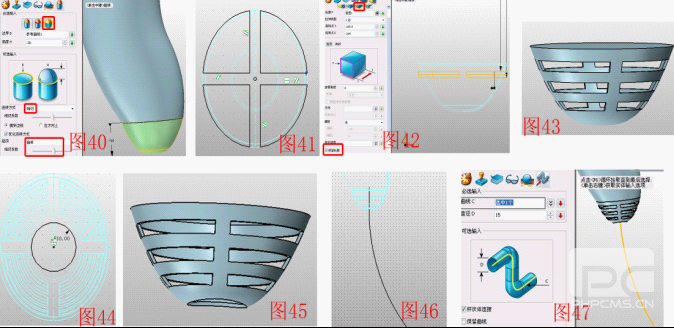

       同理插入組件“電線”并進入編輯狀態。將手柄下方的橢圓面的邊設成參考線，并作圓頂處理，參數如圖40，在XY面插入草圖13，繪制如圖41所示的圖形，用拉伸—減運算拉伸草圖13，參數如圖42，注意選擇保留輪廓的選項，然后再做兩次拉伸的減運算，效果圖如圖 43，注意最后一次拉伸去掉保留輪廓的選項。在XY面插入草圖14，在圖44所示的位置繪制圓，用拉伸—減運算拉伸效果如圖45，在YZ面插圖草圖15，繪制圖46所示的弧線，點擊桿狀掃掠，曲線選擇圖47中的高亮弧線，直徑為15。

       四、繪制吹風機網部分

       再次插入組件“網”并進入編輯狀態。將出風口的邊設成參考曲線，如圖48，拉伸此參考曲線，參數如圖49，在拉伸體的圓面上插入草圖16，繪制圖50所示的圖形，并用拉伸—減運算拉伸草圖16，如圖51。在視覺樣式—面屬性中設置各個部分的顏色，最終效果圖如圖52。

       至此，用中望3D的“多對象文件”功能就方便、輕松地繪制出吹風機的三維CAD模型了！對于設計、生產小家電公司，可以在中望3D技術交流專區免費下載該中望3D圖紙，http://wojiangjie.com/community/thread-9881-1-1.html！
