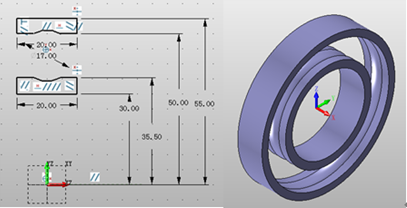

第一步設計軸承內外圈,利用中望3D的智能約束、參數化草圖設計內外圈(見下圖),然后旋轉:(本文的圖紙下載可登陸官網社區:http://www.zwcad.com/community/viewthread.php?tid=11105&extra=,可以同步下載最新的2013三維CAD/CAM教程。)
第二步設計滾動體:(見下圖)
第三步利用上步設計的滾動體來關聯設計支撐架,滾動體參數改動時,支撐架也跟著改動,關聯設計減少設計修改動作,大幅度提高設計效率:
第四步進行裝配,中望3D提供簡單實用裝配功能,能夠方便快速的創建裝配關系:
通過以上軸承建模演示操作,中望3D的智能約束、參數化草圖設計、裝配功能,可以快速進行軸承的前期三維CAD建模。為此,中望3D也為大量這類型需求的客戶,提供了解決性方案。值得注意的是,中望3D2013sp版即將推出64位版本,增強了簡易便捷的數據轉換、放樣支持點輪廓功能,提高最小刀長的計算精度等,大大提升設計效率,敬請關注。
關于中望3D 三維CAD/CAM軟件
中望3D是國家工信部推薦的軍工企業三維CAD/CAM軟件首選品牌,為企業提供高性價比的三維CAD/CAM正版化解決方案,造型、模具、裝配、逆向工程、鈑金、2-5軸加工等功能模塊一應俱全。高效兼容其它三維CAD軟件、集成豐富零件庫、易學易用、提供全新學習教程和行業三維CAD圖紙免費下載,讓你更輕而易舉地掌握三維CAD設計和CAM加工編程。立即下載最新版本,申請免費三維CAD/CAM&3D打印技術培訓。
