手機作為人們最常用的生活工作產品之一,全球商家們對其市場份額爭奪已趨白熱化,特別是對外觀設計要求尤為苛刻。三維CAD軟件對于手機的工業化設計,起著舉足輕重的作用,本文結合手機外殼的結構特點,以全球知名手機品牌三星的一款手機5830i的手機后蓋為例,著重介紹了三維CAD軟件建模方法中的特征建模,說明了建模順序在建模初期的決定性作用,同時介紹了幾個特征操作在建模過程中的應用。

       手機后蓋是手機非常主要的外觀組成部分,也是最直接影響消費者對一部手機喜好的判斷部件,對于此部件的建模設計,常用的命令有拉伸、拔模、倒圓角、抽殼等,下面讓我們來看看三維CAD軟件中望3D如何能滿足三星手機進行后蓋的快速建模設計,協助手機工程師們高效完成設計工作。

\

       1、第一步:打開中望3D,新建文件并命名為“Samsung5830I后蓋”。

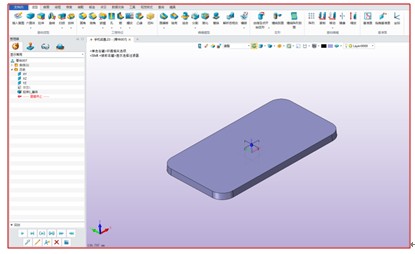

       2、第二步:草繪產品最大外形輪廓線,拉伸實體操作,得到如下圖形,

\

       3、第三步:四周倒R7圓角

\

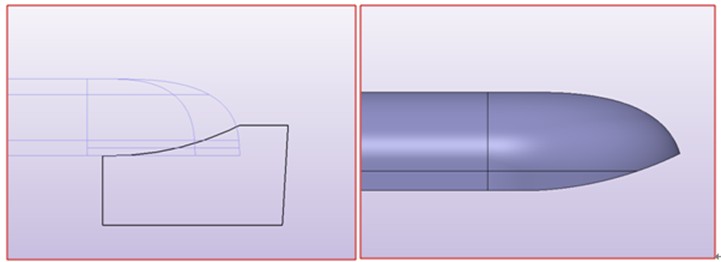

       4、第四步:做頭部小編特征;草繪需要切除的外輪廓線,拉伸做減布爾預算即可,如圖所示:

\

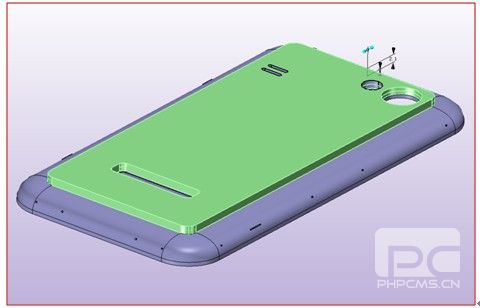

 5、第五步:依照上圖特征,做抽殼操作,設置產品肉厚為2mm:

       至此,基本完成了產品的外形設計,后續進行產品內部機構設計,內部機構設計簡要主要包含以下兩個方面:

       1)手機后蓋跟其他件之間的配合及裝配

       2)電子零配件的裝配等內容

       手機內部機構的設計在中望3D中主要通過草繪卡扣外形-拉伸進行加減布爾運算等相關造型命令進行內部機構創建

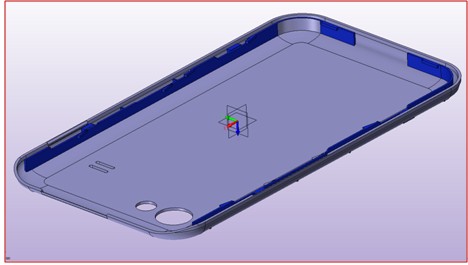

       得到如下圖形:

\

       防水倉的特征及類似特征繪制,在中望3D中是很方便的

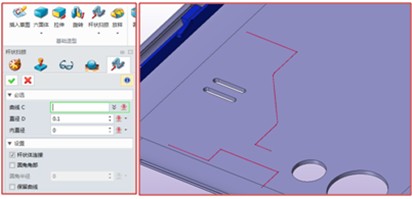

       1)桿狀掃描功能:

       繪制需要做防水的路徑,點擊桿狀掃率功能,設置直徑等內容,點擊√:

\

       值得強調的是,針對經常用到的拉伸功能,對比其他三維軟件,中望3D有更加方便的設計方法:

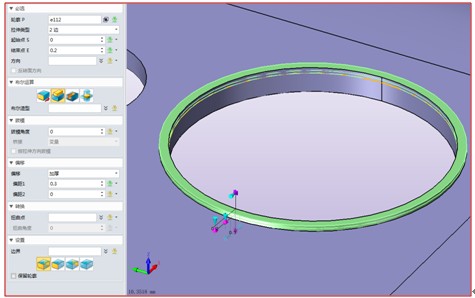

       1)支持輪廓邊拉伸:直接點選特征邊緣,可以進行邊緣的特征設計:

\

       也可以設置加厚后其他選項,快速得到所需特征:

\

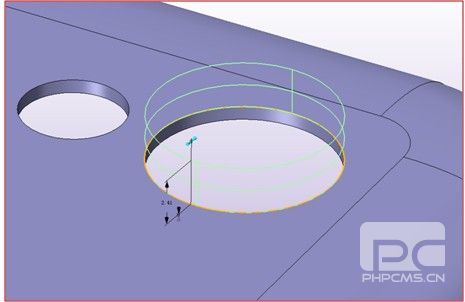

       2)支持面拉伸命令:直接點選需要拉伸的面即可,無需參照輪廓:

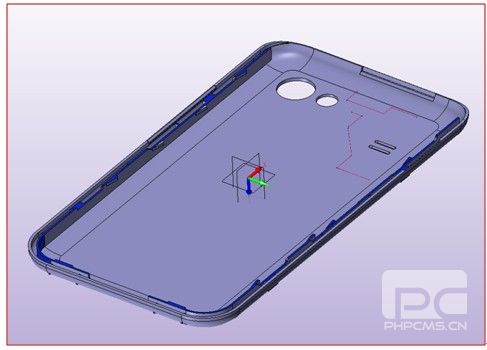

       最終得到我們所需的后蓋產品初步三維圖形:

\

       通過演示使用得知,該手機后蓋的建模設計其實不復雜,任何三維CAD軟件都能完成,但中望3D相對其他軟件會更加簡便快速,有興趣的朋友們可以通過中望3D官網免費下載試用,初學者也可以在中望3D論壇下載這款手機后蓋的三維CAD圖紙(http://www.zwcad.com/community/thread-11354-1-1.html),對照著中望3D 2013SP新版教程,更快掌握三維CAD設計。
