電感線圈是電子產品行業常用器件，絕大多數的電子產品都離不開電感線圈，如何能在生產過程中，進行前期的快速三維設計從而投入生產制作，是電子器件企業工程設計師們極其關注的問題。下面我們來看一下電感線圈怎么通過三維CAD軟件中望3D快速建模，完成前期的三維CAD設計。

對比其他三維CAD軟件，中望3D在建模設計上更加簡易快速，繪制電感線圈主要用到草圖、造型旋轉、圓角、相交線、桿狀掃掠等主要功能操作，即可完成整個建模設計過程。

1．首先建立內部圓環，以下圖所示草圖做旋轉操作，插入以下草圖:

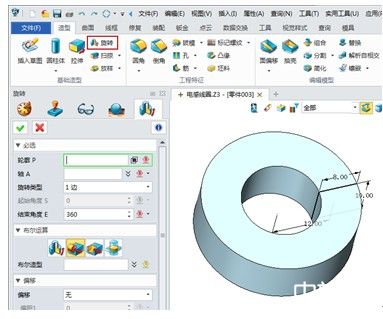

接著使用造型旋轉功能，   見下圖

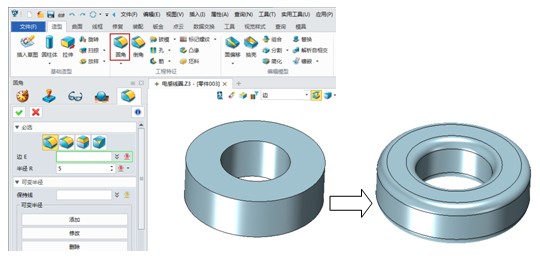

2．接下來對銳邊添加圓角，見下圖

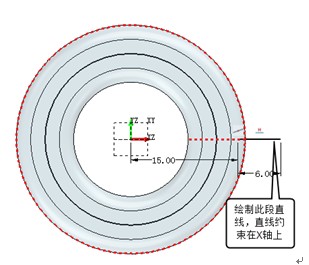

3．然后繪制創建螺旋繞線草圖

a.畫出圓環的中線

b.繪制螺旋直線

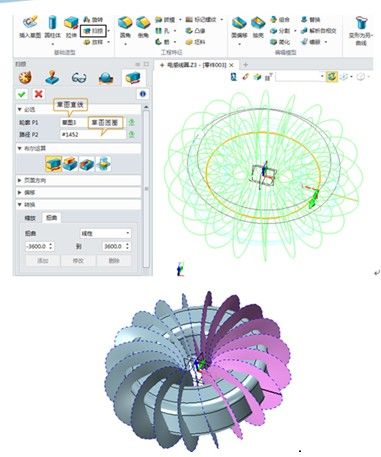

4．使用掃掠功能創建螺旋面

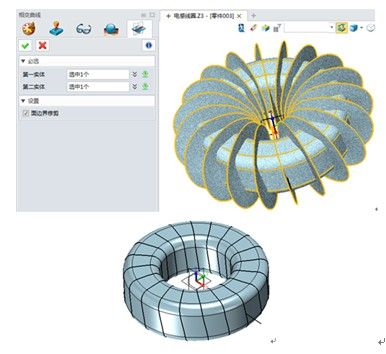

5．使用相交線功能創建螺旋線  ，見下圖

6．接下來編輯螺旋線

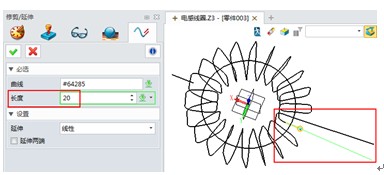

7．延長直線長度

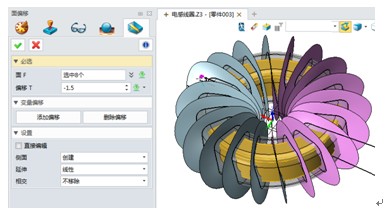

8．使用面偏移功能把圓環往內偏移1.5

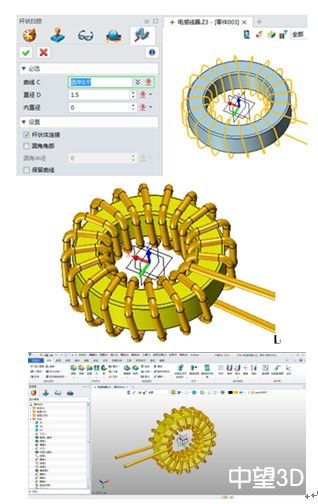

9．最后一步，使用桿狀掃掠功能一步生成纏繞銅線

電感線圈看似容易，但實際操作設計，需要軟件的強大快速建模能力，確保效率的提高。中望3D在建模繪制過程中，表現出如果想要進一步了解如何通過中望3D繪制更多的產品設計，可以到三維CAD專家奉老師的培訓欄目——跟奉老師學3D，奉老師針對該功能的行業應用提供了全面的視頻教程和圖紙資源（http://wojiangjie.com/community/thread-11602-1-1.html），與專家互動交流，幫助大家快速掌握3D設計并實際投入工作中。
