11月的三維CAD速成教程,邀請到中望3D專家奉老師跟大家分享,如何用中望3D這款三維CAD/CAM軟件快速完成耳麥的建模,大家在學習耳麥的三維CAD設計過程中,也可以體驗到中望3D的全新升級的管理器如何更方便的回放、修改步驟。接下來,就跟大家分享一下耳麥的三維CAD設計思路吧。

\

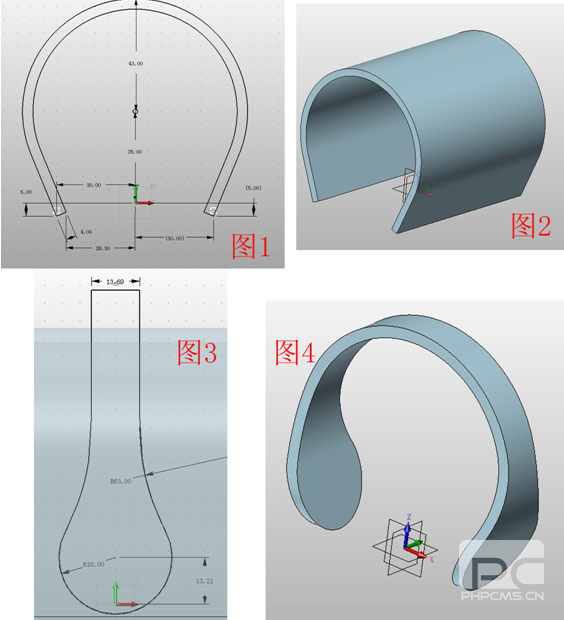

       1、新建一個多對象文件,命名為“耳麥”。創建一個新對象,命名為“主體”。在XZ面插入草圖1,繪制圖1所示的圖形(只要形狀大概相似即可,不必按照數據做),退出草圖后拉伸(拉伸的盡量長一點),如圖2;在YZ面插入草圖2,繪制圖3所示的圖形,退出草圖,拉伸,注意選擇交運算。效果如圖4。

\

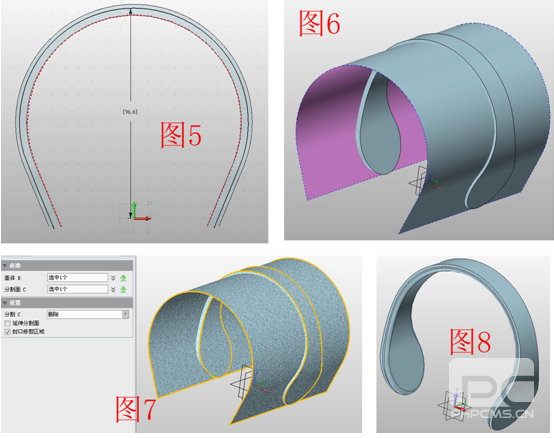

       2、在XZ面插入草圖3,點參考曲線,選擇圖5所示紅色的邊,點擊偏移曲線,選擇參考邊,向外偏移2.6,得到圖5的曲線。拉伸此曲線成面,如圖6,點擊分割,以此曲面為分割面將造型分成兩部分,如圖7,并對圖8所示部位倒圓角,半徑為1.8。

\

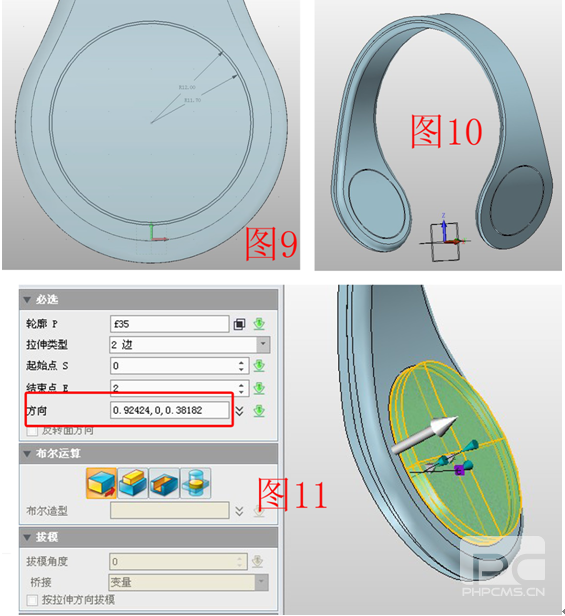

       3、在YZ面插入草圖4,在圖9所示的位置繪制兩個同心圓,半徑分別為12和11.7;退出草圖,點擊拉伸—減運算,拉伸草圖4,效果如圖10;再次點擊拉伸,輪廓選擇圖11所示的圓邊,拉伸距離為2,注意方向為面法向(在作圖區右擊鼠標,即可選擇“面法向”選項)。

\

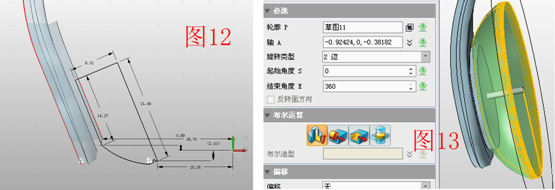

       4、在XZ面插入草圖5,繪制圖12所示的圖形,然后點擊旋轉,以圖13所示的邊為軸旋轉草圖5,數據如圖。

\

       5、在XZ面插入草圖6,繪制圖14所示的兩個矩形(右側為放大圖),點擊拉伸—減運算,拉伸草圖6,效果如圖15;點擊拉伸,輪廓為圖16所示的面,數據如圖,注意,偏移數據的選擇。

\

       6、在圖17所示的位置插入基準面--3點平面,在此基準面上插如草圖7,拉伸草圖7并倒圓角,如圖18所示;在圖19所示的面插入草圖繪制自己喜歡的標志并拉伸,如圖19。注意,如果用文字工具繪制需要文字炸開,否則無法拉伸。

\

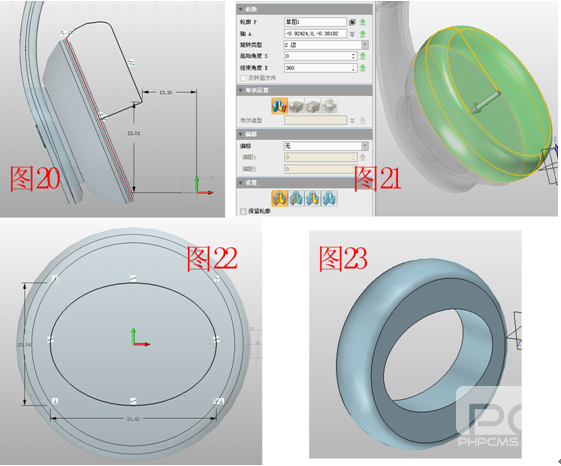

       7、創建新對象,類型為 零件/裝配,命名為“裝配”,在繪圖區單擊右鍵,選擇“插入組件”,選擇已完成的“主體”,位置為(0,0,0),確定。再次在繪圖區單擊右鍵,選擇“插入組件”,在文本框輸入“皮套”,新建一個表冠零件,插入位置為(0,0,0)。在管理器中選擇“皮套”組件,在彈出菜單中選擇“編輯零件”,進入零件編輯模式。在XZ面插入草圖8,繪制圖20所示的圖形,然后對草圖8進行旋轉,如圖21所示;在旋轉體的上表面插入草圖9,繪制圖22所示的橢圓,然后點擊拉伸—減運算拉伸草圖9,進行剪切,如圖23。

\

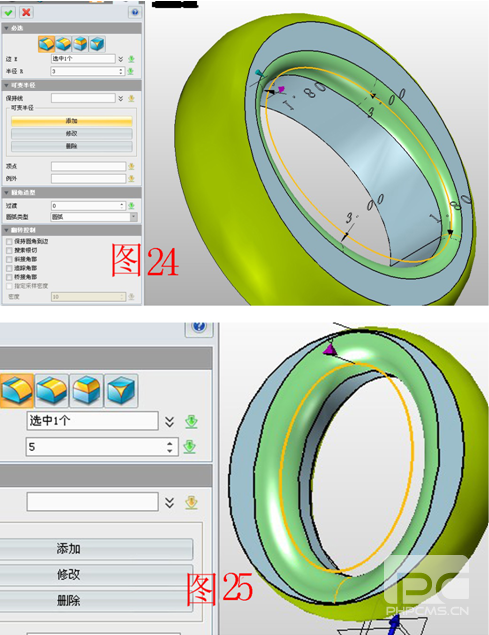

       8、接下來進行可變半徑的倒圓角,點擊添加,在橢圓四個頂點的添加半徑為3和1.8的點,效果如圖24所示,然后對另一側倒圓角,半徑為5,如圖25。

\

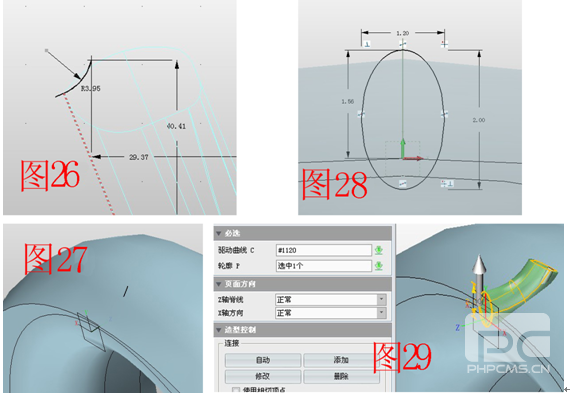

       9、在XZ面插入草圖10,繪制圖26所示的曲線,在曲線的下端點插入基準面,如圖27,并在此面上插入草圖11,繪制圖28所示的橢圓,點擊放樣—驅動線放樣,驅動曲線為草圖10,輪廓為草圖11,如圖29所示。

\

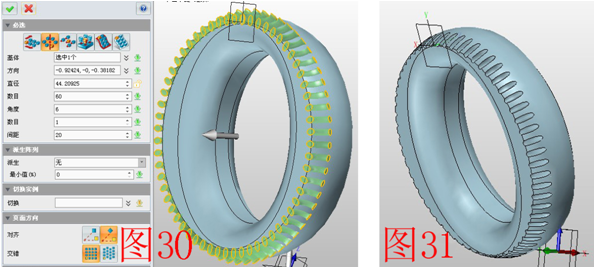

       10、點擊陣列—圓形,對放樣的造型進行陣列,數據如圖30,點擊組合—減運算,把陣列后的造型減去,效果如圖31;點擊鏡像,以YZ面為鏡像面,把圖31的造型進行鏡像。最后點擊視覺樣式—面屬性,對各個部位上色,最終效果圖如下。

\

       至此,時尚的耳麥就完成建模了,你可以根據自己的需求,在此三維CAD速成教程基礎上進行優化和修改,增加自己對于耳麥的一些創意三維CAD設計,如果你是第一次學習3D設計,可以到http://www.zwcad.com/community/thread-11769-1-1.html下載耳麥的三維CAD圖紙,學習會更加事半功倍。
