制造業設計師們在實際CAM編程的過程中，經常會因為刀軌生成部分不是很合理，有些位置不需要加工，或者編輯完后進退刀鏈接需要更改，如果重新做區域限制，會非常浪費時間。國內領先的三維CAD/CAM軟件中望3D已推出2014 Beta版本，更新改進了很多實用的新功能，包括內嵌格式轉化器 、智能彎曲工具、全面優化工程圖、CAM加工刀軌編輯等功能。本文將通過簡單介紹，演示操作如何用新版中的刀軌編輯來解決上訴存在的問題。

      首先用中望3D操作命令，生成一個刀軌，如下圖：

      單擊右鍵編輯刀軌，如下：

      進入到刀軌編輯的界面：

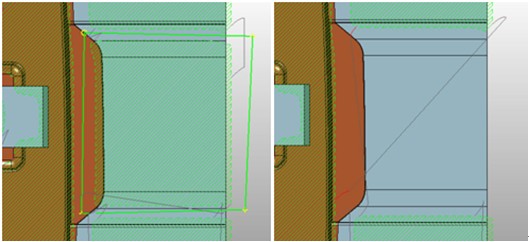

      在修剪的類型中有多個選項，我們可以框選：

      框選后就可以刪除掉選擇高亮的刀軌，我們也可以鏈選方法也是一樣。

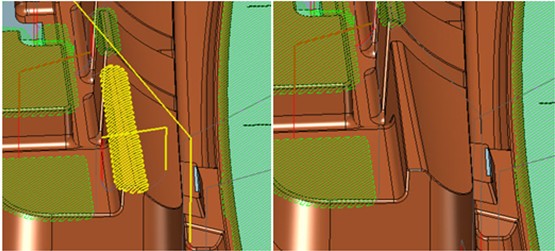

鏈選就可以修剪掉，見上

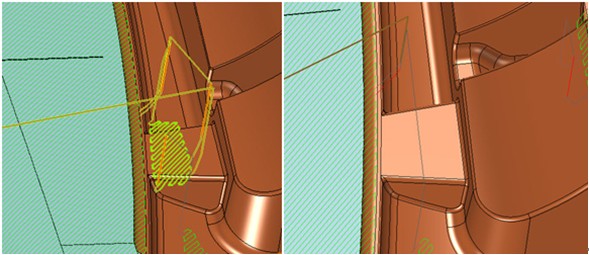

      對于圖形比較復雜的情況，我們也可以多邊形選擇，可以刪除掉多邊形里面的刀軌。

       而且在刀軌修剪的時候，中望3D也可以實現進退刀的設置，勾選“使用進退刀和鏈接參數”。

      點擊下面的“進退刀和鏈接”按鈕，那么就會跳出進退刀的設置窗口,在這里我們可以設置進退刀圓弧方式，以及鏈接方式。

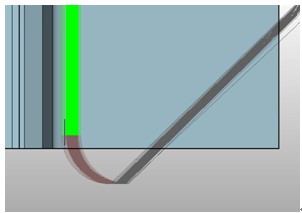

      大家可以看到下面對于刀軌的圓弧大小也變大了，省去了我們重新改圓弧并且計算的時間。

      通過以上操作演示介紹，中望3D 2014 CAM加工的刀軌編輯在工業設計過程中，是非常實用的功能亮點，大大提高設計師的工作效率，節省了時間成本。大家可以登陸中望3D官網www.zw3d.com.cn可免費下載試用。為了幫助更多想要快速掌握三維CAD設計的用戶，能夠輕松體驗中望3D2014新功能，特別在Beta搶先體驗版推出“你猜圖我獎iPad Mini”活動。活動期間，將結合萬人下載的“奉老師三維CAD/CAM培訓教程”，從中望3D 2014中挑選全新升級的功能亮點，通過微信將功能圖標發送給關注“中望3D”的參賽者，回復圖標對應的功能名字即可，具體活動規則歡迎點擊： http://www.zw3d.com.cn/market/list-13/article-216-1.html
