隨著3D打印技術的日漸普及，越來越多工程師通過三維CAD軟件完成適配3D打印的模型。通常有兩種建模思路：第一種是直接通過三維CAD軟件，例如中望3D的造型功能來設計產品，另一種是通過3D掃描現成的產品得到點云數據，再利用三維設計軟件來進一步調整、建模，設計出自己真正所需要的三維CAD模型。從工作的便捷性而言，第二種方法是工程師最常用的方法——按照客戶所需的產品樣式及相應的點云STL文件，采用畫過點生成線框，然后以線框成面操作來設計產品，但經常無奈地面對一大堆點，而不得不重復繁瑣的畫點成線再成面的過程。想了解如何擺脫這種無休止境的困境呢？今天特邀請了一位資深的工程師以中國三維設計軟件中望3D的點云功能為例，分享如何將STL點云文件快速生成所需要的曲面效果。

        1. 通過中望3D的高效數據兼容性，可以將客戶提供的STL數據迅速導入。


三維CAD中望3D快速實現點云文件生成曲面
圖/ 導入STL數據

        2. 把STL文件做【組處理】 ，使用【修剪】功能 簡化點云數據。

三維CAD中望3D快速實現點云文件生成曲面

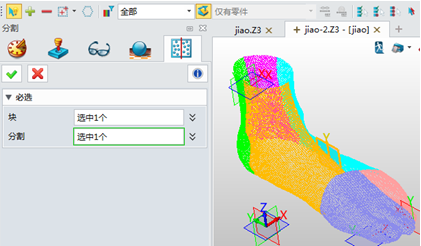

        3. 一般導入的點數據都比較亂，會有多余的點。這時可先把點云數據分割成N小塊， 具體分割幾塊可按實際產品大小來分割。使用【分割】功能 ，進行分割。

  三維CAD中望3D快速實現點云文件生成曲面

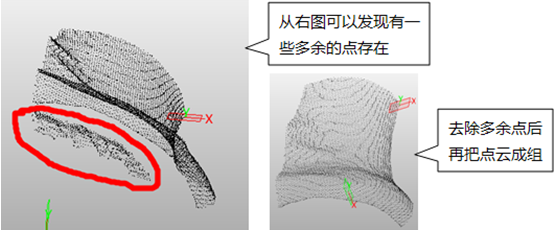

        4. 編輯分割后的點云，使用【炸開】功能 把點組炸開，選擇多余的點直接進行刪除操作，可重復此操作刪除其他小塊，即可去除多余點。

                                                                                                                     三維CAD中望3D快速實現點云文件生成曲面

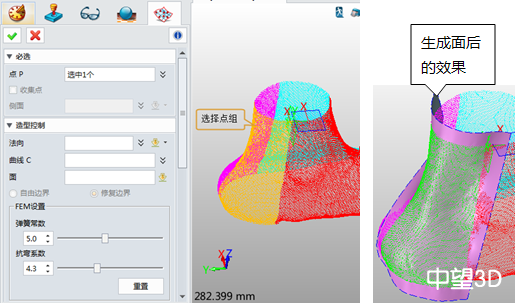

        5. 使用【擬合面】功能 ，選擇點云組生成曲面。

    三維CAD中望3D快速實現點云文件生成曲面

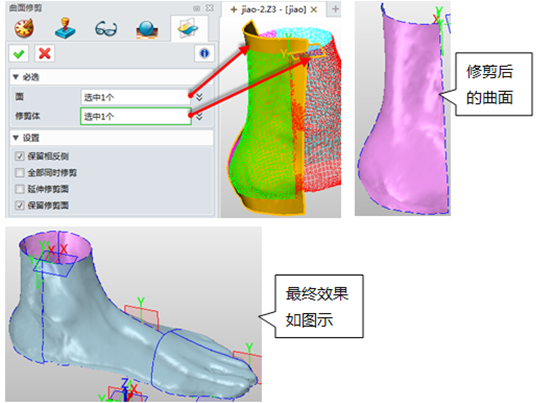

        6. 使用【曲面修剪】功能 把生成的曲面多余的部分修剪掉。同理，使用相同的方法修剪其它的面。

三維CAD中望3D快速實現點云文件生成曲面

      通過以上幾個步驟，我們可以很直觀地在中望3D軟件里看到實際產品效果，而且能能準確測試所需的尺寸。通過中望3D人性化的操作界面及智能的點云功能，工程師從此擺脫必須畫點成線再成面的繁瑣操作，并且這個功能也非常易于掌握，讓更多有3D打印需求但是沒有三維CAD設計經驗的初學者，可以在最短時間內完成工作。諸如中望3D的三維設計軟件更加智能化，也將極大地推動3D打印的普及。

       隨著全新中望3D2015的即將面市，3D打印愛好者將在2015年2月3日即可體驗煥然一新的點云功能。并且中望3D也邀請了資深三維CAD工程師開設免費網絡培訓課（http://www.zw3d.com.cn/special/zhuanqu/list-102.html），與大家分享寶貴的三維CAD設計經驗，報名參加還能免費領取中望3D2015正版激活號！

       溫馨小提示： 結合三維CAD圖紙可更好地理解中望3D的點云功能，請到中望技術社區的中望3D圖紙交換版塊免費下載：http://wojiangjie.com/community/thread-19404-1-1.html 。
