裝配圖是三維設計的重要環節和內容,在裝配圖繪制過程中,工程師需要把一些零件按照一定的約束關系進行裝配,形成一個整體。對于相同類的零件,工程師在將其插入到裝配環境時,需要對每個零件進行相同約束的操作,花費了大量時間。

中望3D 2020的裝配模塊提供了“復制約束”功能,能夠幫助工程師減少甚至避免這些重復性操作。該功能能夠在“復制約束”組件的同時,把組件上的約束也一起復制,且在復制面板上進行即時新的約束對象重定義,實現在新的位置快速插入相同組件實例且應用相同約束。需要注意的是,對于不重定義的約束會保留之前的約束對象,也就是復制組件的該處位置和原始組件保持一致。

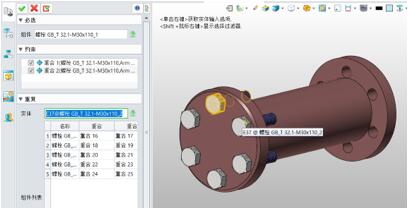

圖:中望3D2020“復制約束”功能

中望3D2020中的“復制約束”功能支持工程師在復制約束時,可根據實際設計需要自由選擇所需的約束類型進行復制,從而達到在不同的位置和平面上進行裝配。

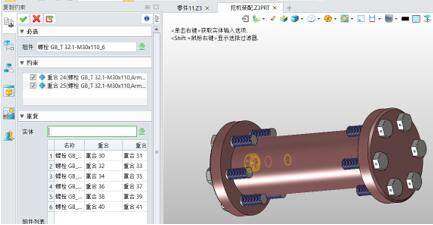

圖:選擇性勾選所需的約束類型

小結:中望3D2020的“復制約束”功能優化了工程師反復操作相同約束的方式,只需對一個零件進行約束,然后利用復制約束命令就可以一次性快速處理其他相同的約束,大幅度提高了設計效率。
