工程師在做機械設計時通常需繪制出每個零件,并按照要求完成整個裝配,后續還需生成工程圖。常規的出圖操作是每個模型手動激活、手動選擇圖紙模板、再手動進行視圖投影和標注等,這種人工操作的方式不僅效率低,且容易出現各種失誤。而中望3D2020提供的“自動出圖”功能,可把將當前裝配的所有零部件模型、或當前多造型零件的所有造型一次性基于給定的圖紙模板進行自動出圖,從而幫助工程師大幅提高操作效率、節省時間成本。

在中望3D2020中,自動出圖功能提供基于圖層選擇、基于屬性過濾、圖形區手動選擇,以及支持對造型的出圖等多種出圖模型選擇方式,能夠滿足不同場合使用要求,工程師可根據實際情況和個人習慣靈活選擇。

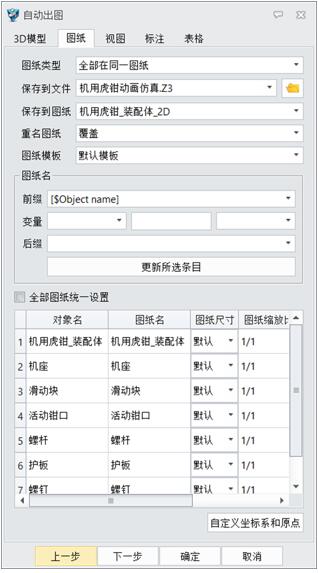

另一方面,中望3D2020自動出圖功能還提供了豐富且便捷的圖紙?jiān)O(shè)置。中望3D提供多種工程圖生成模式,單次自動出圖生成的各個工程圖均有3種方式進行存儲。而在自動出圖模板設置時,工程師可以使用默認模板,也可以手動指定其他外部模板。圖紙模板指定后,出圖列表的“圖紙大小”列就可讀取該模板文件內定義的所有模板和圖紙大小,從而便于工程師選擇不同的模板。此外,中望3D還允許工程師對圖紙名稱、圖紙大小和模板、視圖投影的坐標系和標注原點進行設置,滿足實際的出圖需要。


除此之外,中望3D2020的自動出圖功能還可以對指定的視圖進行自動標注,工程師可對自動標注的對象和形式進行設置。

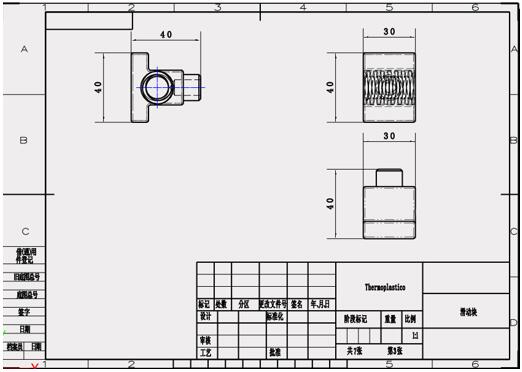

圖/中望3D2020自動出圖

小結:中望3D2020提供的“自動出圖”功能,使裝配體或零件出工程圖變得非常快捷,提高了工程師的出圖效率,從而有助于縮短設計周期。
