三維設計師在設計電路板過程中,有時需要進行電路設計和機械結構設計的交互,這要求所使用的軟件具備機電協同的相關功能,以幫助設計師高效完成該部分設計工作。中望3D2021提供了ECAD模塊,可滿足“電路設計和機械結構設計的交互”這一設計需求。

在中望3D2021中,ECAD具備強大而靈活的數據處理能力。一方面,ECAD能夠?qū)隝DF文件,直接讀取emn/emp數據格式,且可以根據對象的輪廓自動拉伸成實體。另一方面,軟件可導出IDF文件,即使在零件/裝配環境中,設計師通過該功能不僅可導出IDF文件,還能再次將IDF文件導入到電路設計軟件進行設計,從而實現了雙向兼容,提高了機電協同設計效率。

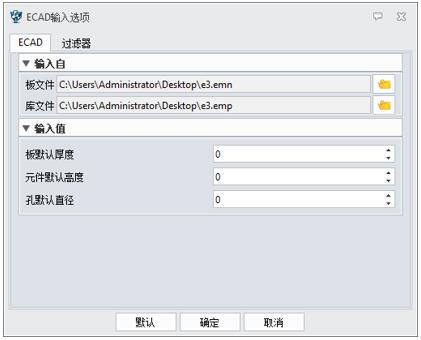

圖/導入IDF文件

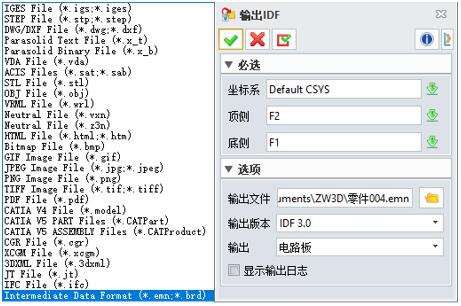

圖/輸出IDF文件

其次,設計師在中望3D2021的ECAD中可快速創建和編輯電路板,軟件提供了便捷的區域設置功能。ECAD中的區域設置可將裝飾草圖設置為含有特定屬性的區域,以便設計師進行“布線區域”,“放置區域”,“Via限制區域”,“其他區域”和“放置組區域”的定義。此外,ECAD還提供了區域切口以及添加孔屬性的功能,設計師可在PCB模型上創建一個切口,并且可以給創建的孔添加屬性,從而多方面滿足設計需要。

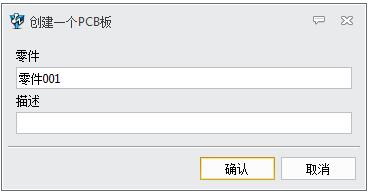

圖/創建PCB板

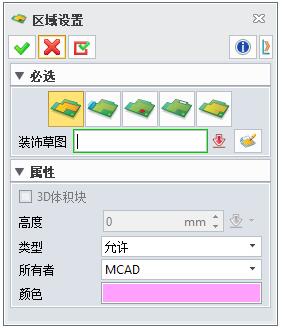

圖/區域設置

小結:中望3D2021的ECAD模塊提供了電路設計和機械結構設計的交互所需的相關基礎功能,并且具備了數據兼容以及區域設置等方面的功能,能夠滿足不同的設計需求。
