進入21世紀以來，我國船舶工業快速增長，造船完工量、新承接訂單和手持訂單數量連年創出新高。作為工業基礎軟件，CAD在船舶行業中的應用也越來越廣泛，在產品的研發設計中發揮著舉足輕重的作用。以中望CAD為代表的國產CAD軟件，憑借著好用易用、更貼近國內用戶需求等優點，被眾多企業所信賴和使用。

鎮江中船現代發電設備有限公司（以下簡稱“中船現代”）成立于2005年，其隸屬于中船集團公司，主要進行高品質柴油發電機的科研、生產、和銷售。中船現代將科技創新作為推動企業發展的動力，在引進吸收國外先進發電機生產技術的同時，積極開展國產化工作和新產品的開發，曾承擔了《大功率船用發電機國產化研究》項目，成功研發出CMXD630-64K大功率發電機，并通過了國家科技部組織的驗收。

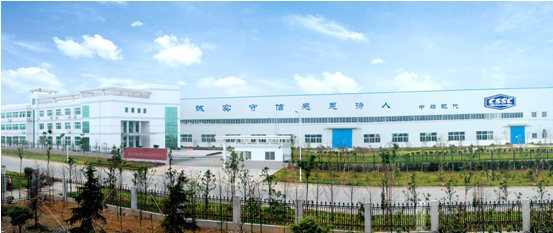

圖1：鎮江中船現代發電設備有限公司

有效提高效率，中船現代選擇中望CAD

中船現代在船用發電機及發電機組的研發設計過程中，需要CAD繪圖軟件的支持，特別是大量的機軸、機座、線圈設計、柴油機、發電機設計部分，要求CAD能夠高精準顯示。此外，設計師在產品設計過程中，需要使用大量的標準件。長期以來，中船現代的設計師都將大量的時間花費在一些圖塊和標準件的重復繪制設計上，即使是積累下來的圖庫，卻因所使用的CAD軟件沒有參數化功能，而無法復用，導致設計效率無法得到提高。

為解決這問題，中船現代不斷的尋找和配比各類CAD軟件。而在接觸、試用了中望CAD之后，中船現代最終選定了中望CAD 2012作為其主要的二維設計軟件，主要是考慮到中望CAD有龐大的參數化圖庫可供調用，且可根據實際設置尺寸大小。這樣，設計師就可以避免重復勞動，節約了時間，把更多的時間和精力集中在產品的思考和設計上。

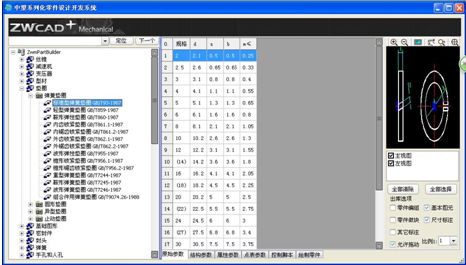

圖2：中望CAD參數圖庫

好用易用，中船現代加買中望CAD

經過近十年來的快速發展，國內的CAD繪圖軟件層出不窮，但能擁有全面完善功能的卻不多。在最開始尋找、嘗試過程中，中船現代發現很多繪圖軟件不僅價格高，而且版本老舊，穩定性不夠理想，設計師無法進行長時間的設計工作。

相比之下，中望CAD好用易用以及流暢的操作給中船現代的設計們帶來了舒適的設計體驗。也正因此，2012年中望CAD機械版推出之后，中船現代又進行加量購買，并將原來的中望CAD全部升級到最新版本。

中望CAD采用DWG為內部工作文件格式，能夠讀取和保存所有版本DWG、DXF文件，保證圖形信息準確無誤，同時與其他主流CAD產品實現無縫兼容，并且支持導入ECW格式文件。中船現代的設計師這樣評價中望CAD：“它很好地兼容以前的圖形文件，使之可再次利用，方便打開與存儲，對提高設計效率很有幫助！”

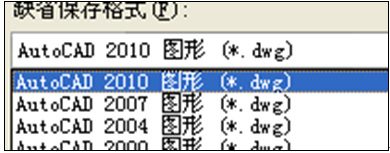

圖3：中望CAD與主流CAD軟件無縫兼容

“公司對CAD軟件的選擇首先是能否滿足日常的設計需求，其次是選擇性?xún)r(jià)比更高的軟件。” 中船現代技術部張主任指出，中望CAD功能強大且好用，能夠滿足設計師的設計工作和設計任務。概括起來主要有以下幾點實用功能：

一、優質的圖窗標注功能

在平時的設計中，中船現代的圖紙需要大量的尺寸與文字標注，以往的軟件在位置調整上需要通過命令修改或者在標注完畢后選擇移動修改，繁多的操作步驟無形中增加了設計師的負擔。中望CAD尺寸標注文字位置自由指定，不必再通過命令進行修改，并且尺寸標注過程中隨時調用增強尺寸標注修改標注的樣式、文字、設置等全部?jī)?nèi)容，使標準變得更加輕松簡單。

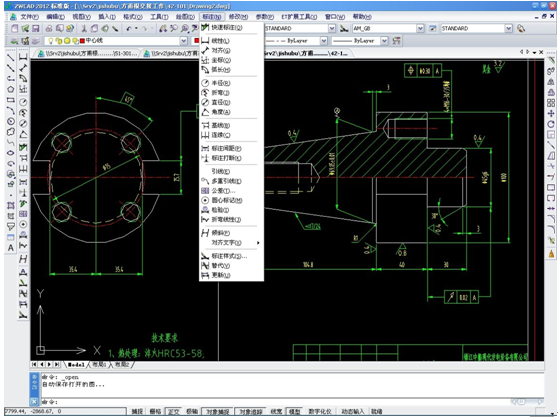

圖4：中望CAD圖窗標注功能

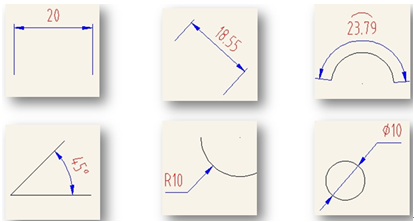

圖5：中望CAD標注圖庫

二、快速便捷的搜索和定位功能

中望CAD能夠以文字、關鍵字、圖形類型、圖形特征等多條件限制進行搜索，支持和、差、或、異或四種特性間的運算方式建立過濾條件。同時，設計師可以從搜索結果進行二次搜索，最后能定位到搜索后的圖形對象并亮顯，從而方便批量對象的選擇。設計師對圖紙修改的效率得到大大提高，也歸功于這個功能。

圖6：中望CAD搜索定位功能為修改帶來便捷

總結：中望CAD 給中船現代的設計師帶來了高效的設計體驗，其憑借著對市場主流文件格式的深度兼容，以及新增引線標注XY坐標 、自動調整線型比例、新增圖庫功能等優勢，滿足了船舶電機組研發設計的高標準需求。希望更多特定領域的企業用戶能夠在體驗中望CAD的過程中發現更多更實用的功能，從而提升設計效率。
