CAD帶屬性的塊中文字的位置如何調整



在使用CAD時,圖形和文字在同一個塊,怎樣能在不分解塊的情況下改變文字的位置?

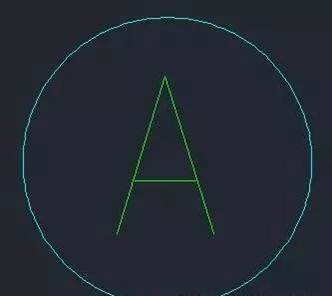

如下圖中的圖塊中A位置有點偏想把它調到正中。

CAD帶屬性的塊中文字的位置如何調整



方法有以下幾種:

1.定義塊前做好可調整的設置:

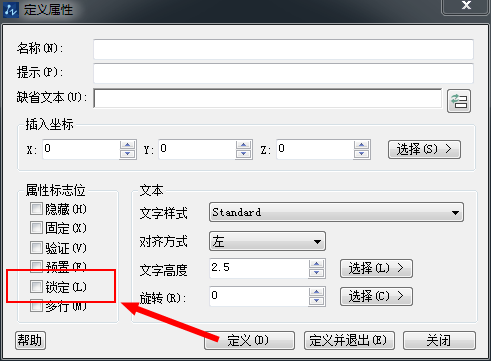

定義塊屬性時,把鎖定位置的對勾取消,插入塊后,塊中的屬性可用夾點方式移動到任何位置。

CAD帶屬性的塊中文字的位置如何調整

即選擇塊后,塊中的屬性插入點也會顯示出來,激活屬性的插入點后,可以拖動它到新位置。

CAD帶屬性的塊中文字的位置如何調整

CAD帶屬性的塊中文字的位置如何調整



2.已定義的塊通過屬性修改并同步刷新

對于已定義的塊,在塊編輯器或在位編輯中修改屬性的定義,將鎖定位置改為否后保存。

在命令行輸入attsync更新下這個塊,同步一次后就可對原有塊的屬性移動位置了。
