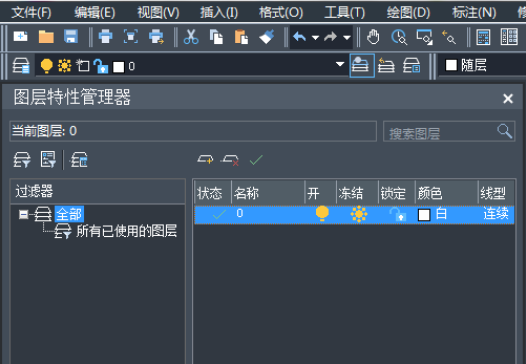

1.打開CAD軟件,進入軟件界面。在工具欄中找到“格式”下的“圖層”,點擊進入。

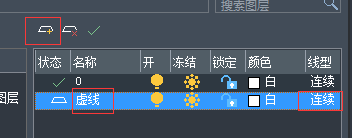

2、在彈出的新頁面內,創建一個新的 圖層,命名為虛線,然后選擇右側的“線型”,點擊進入。

CAD里如何畫虛線

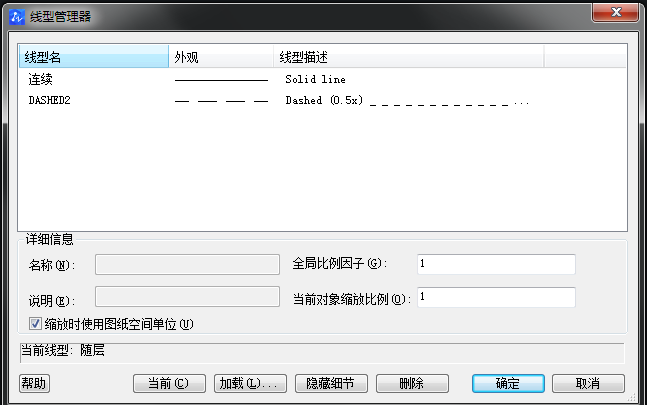

3、在彈出的新頁面內,根據需要選擇想要的虛線類型。

CAD里如何畫虛線

4、選擇好后,點擊左下角的“確定”后,關閉該界面即可。

CAD里如何畫虛線

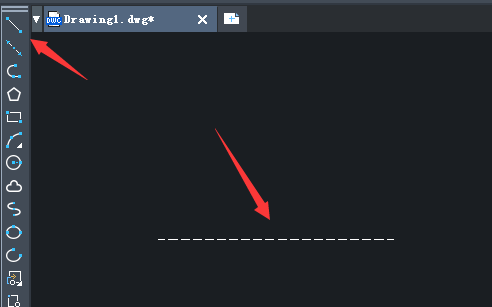

5、在繪圖界面內,選擇剛剛創建的圖層,調用直線工具,隨意畫出來的線段就是虛線了。

CAD里如何畫虛線
